2.5.3. Снятие и установка выпускного коллектора (двигатели K4J, K4M)

Установите автомобиль на двухстоечный подъемник.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

Снимите корпус воздушного фильтра (K4J).

Снимите впускной коллектор (К4М).

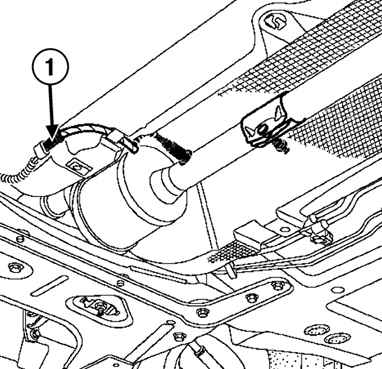

Рис. 2.253. Отсоединение колодки проводов нижнего кислородного датчика: 1 – датчик

Отсоедините колодку проводов от нижнего кислородного датчика (рис. 2.253).

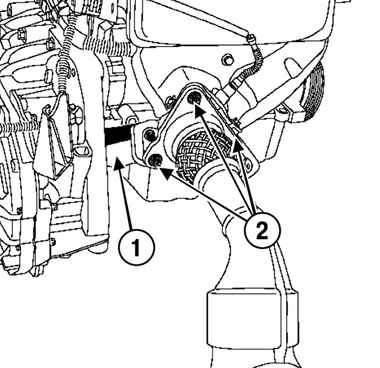

Рис. 2.254. Снятие подкоса выпускного коллектора: 1 – гайки крепления; 2 – подкос выпускного коллектора

Открутите гайки крепления фланца приемной трубы выпускного трубопровода и снимите подкос выпускного коллектора (рис. 2.254).

ПРИМЕЧАНИЕ Отметьте маркером положение кронштейнов подушек подвески выпускного трубопровода на кузове.

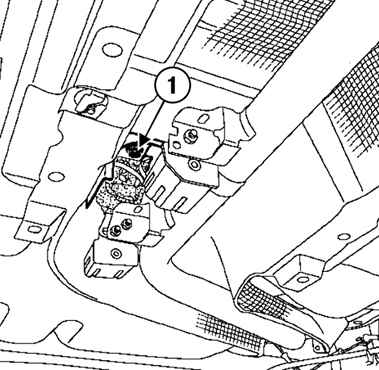

Рис. 2.255. Отворачивание болта крепления кронштейна подушки подвески выпускного трубопровода: 1 – болт

Отверните болт крепления кронштейна подушки подвески выпускного трубопровода к кузову (рис. 2.255).

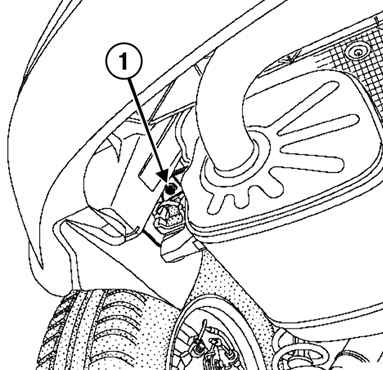

Рис. 2.256. Отворачивание болта крепления кронштейна подушки подвески основного глушителя: 1 – болт

Отверните болт крепления кронштейна подушки подвески основного глушителя к кузову (рис. 2.256).

Сдвиньте выпускной трубопровод назад.

Снимите кислородный датчик с помощью приспособления (Mot. 1495-01).

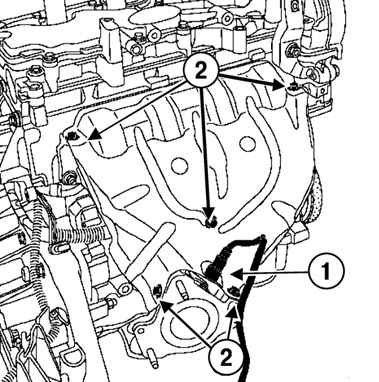

Рис. 2.257. Снятие кислородного датчика и верхнего теплозащитного экрана выпускного коллектора: 1 – кислородный датчик; 2 – верхний теплозащитный экран выпускного коллектора

Снимите верхний теплозащитный экран выпускного коллектора (рис. 2.257).

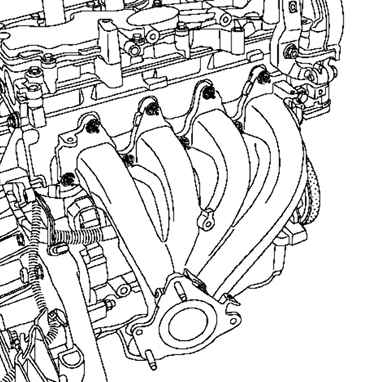

Рис. 2.258. Снятие выпускного коллектора

Открутите девять гаек шпилек крепления и снимите выпускной коллектор (рис. 2.258).

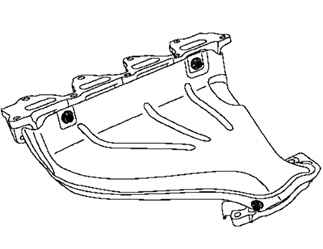

Рис. 2.259. Снятие теплозащитного экрана

Снимите нижний теплозащитный экран (рис. 2.259).

Подлежат обязательной замене:

– прокладки коллектора;

– прокладки фланца выпускного трубопровода;

– гайки шпилек крепления выпускного коллектора.

Установка производится в порядке, обратном снятию.

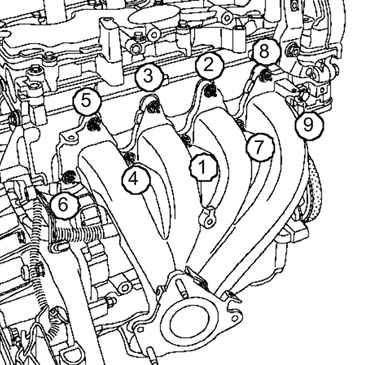

Рис. 2.260. Порядок затягивания гаек крепления выпускного коллектора

Затяните в показанном на рисунке 2.260 порядке требуемым моментом (23±3 Н·м) гайки шпилек крепления выпускного коллектора.

Затяните:

– болт крепления теплового экрана (10 Н·м) ;

– кислородные датчики (45 Н·м) ;

– болты крепления кронштейнов подушек подвески выпускного трубопровода к кузову (21 Н·м) ;

– болт крепления подкоса на выпускном коллекторе (8 Н·м) ;

– гайки крепления фланца выпускного трубопровода (20 Н·м).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
