6.9.3. Установка

ПРИМЕЧАНИЕ

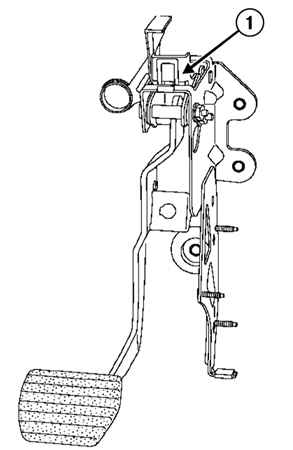

Педаль имеет систему разблокировки, срабатывающую в момент столкновения. Не касайтесь системы педали: педаль может самопроизвольно опуститься до пола (рис. 6.45).

ПРИМЕЧАНИЕ
Не удаляйте чеку до установки и затяжки крепежа педального узла.

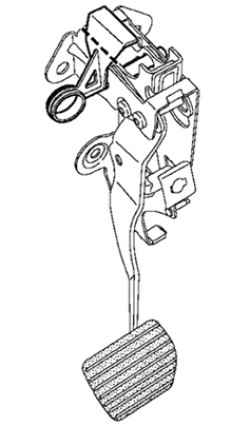

Линия среза чеки
Рис. 6.46. Линия среза чеки


Срежьте чеку в месте показанном на рисунке 6.46 пунктиром.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом 21 Н·м гайки крепления вилки педали тормоза.

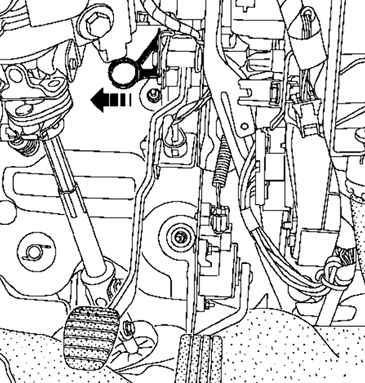

Снятие чеки
Рис. 6.47. Снятие чеки


Снимите чеку с педали (рис. 6.47).

ПРИМЕЧАНИЕ
Проверьте наличие и блокировку соединительной оси между толкателем вакуумного усилителя тормозов и педалью тормоза.

Отрегулируйте положение выключателя стоп-сигнала.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
