8.5.1. Снятие и установка цилиндра замка передней боковой двери

Снятие

Снятие облицовки цилиндра замка

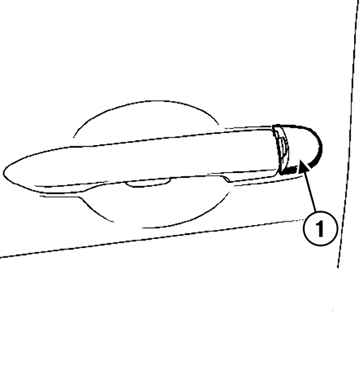

Рис. 8.44. Снятие облицовки цилиндра замка: 1 – облицовка

Снимите облицовку цилиндра замка (рис. 8.44).

Установка крючка

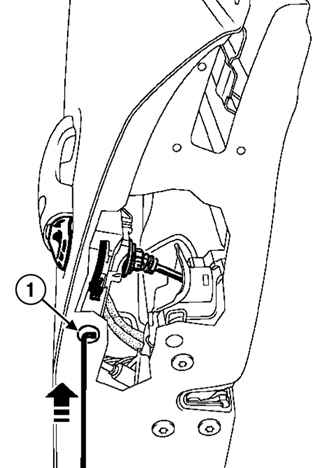

Рис. 8.45. Установка крючка: 1 – крючок

Вставьте крючок, изготовленный из подручных материалов, в отверстие (рис. 8.45).

Зацепление стопорной планки цилиндра замка

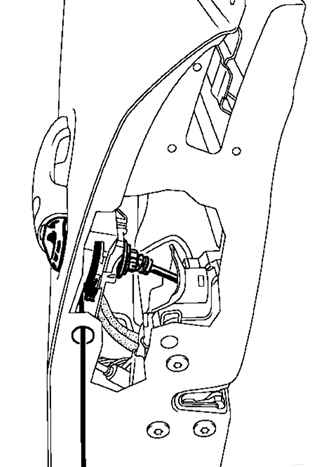

Рис. 8.46. Зацепление стопорной планки цилиндра замка

Заведите крючок за стопорную планку цилиндра замка (рис. 8.46).

Вид стопорной планки в заблокированном положении

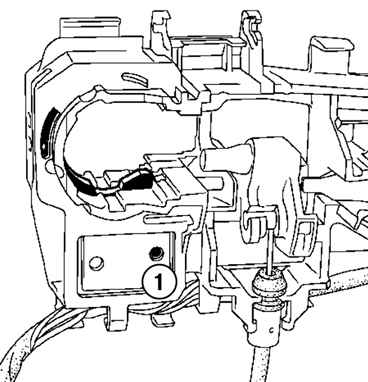

Рис. 8.47. Вид стопорной планки в заблокированном положении: 1 – стопорная планка

Заблокируйте стопорную планку (рис. 8.47).

Снятие цилнндра замка

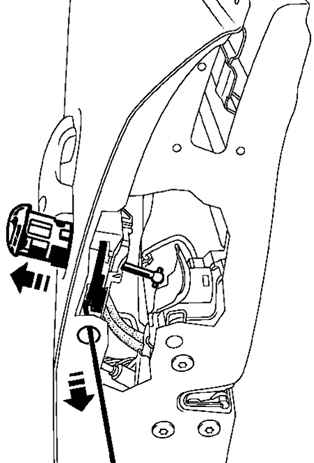

Рис. 8.48. Снятие цилнндра замка

Разблокируйте стопорную планку и снимите цилиндр замка (рис. 8.48).

ВНИМАНИЕ
Прежде чем вставить цилиндр замка в гнездо, убедитесь, что стопорная планка разблокирована.


Вид стопорной планки в разблокированном положении

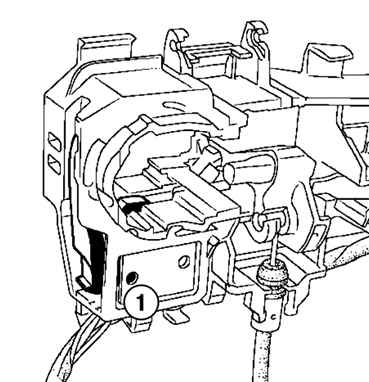

Рис. 8.49. Вид стопорной планки в разблокированном положении: 1 – стопорная планка

Разблокируйте стопорную планку (рис. 8.49).
Установите цилиндр замка по месту.

Блокировка стопорной планки цилиндра дверного замка

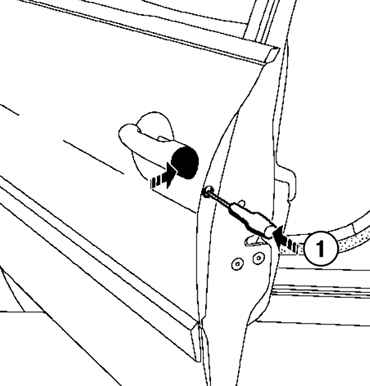

Рис. 8.50. Блокировка стопорной планки цилиндра дверного замка: 1 – отвертка

Заблокируйте отверткой стопорную планку цилиндра дверного замка (рис. 8.50).
Проверьте вручную работу цилиндра замка.

Установка
Установка производится в порядке, обратном снятию.
