12.6.6. Реле топливного насоса, коробка предохранителей

ОБЩИЕ СВЕДЕНИЯ

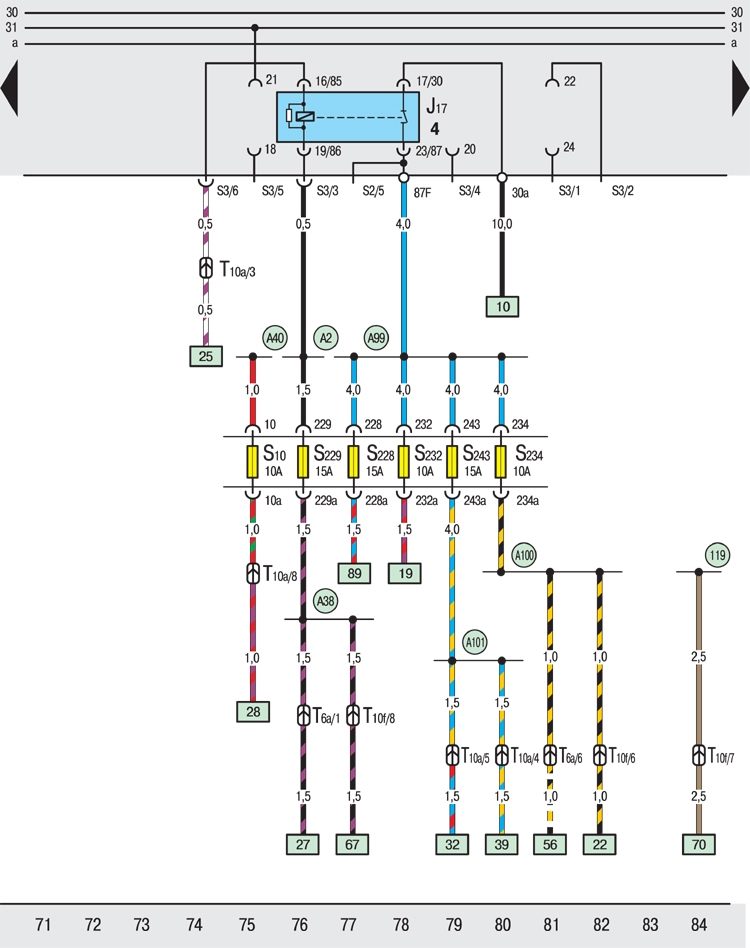

Реле топливного насоса, коробка предохранителей

J17 – реле топливного насоса;
Т6а – шестиконтактный штекерный разъем в водонепроницаемом кожухе (красный);
Т10а – десятиконтактный штекерный разъем в водонепроницаемом кожухе (белый);
Т10f – десятиконтактный штекерный разъем в кабельном канале слева (черный);
119 – соединение на "массу" в кабельном жгуте впереди слева;
A2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов;
A38 – соединение с положительным полюсом (15а) в жгуте проводов позади панели приборов слева;
A40 – соединение с положительным полюсом (30) в жгуте проводов позади панели приборов слева;
A99 – соединение (87) в жгуте проводов позади панели приборов;
A100 – соединение (87) в жгуте проводов позади панели приборов слева;
A101 – соединение (87) в жгуте проводов позади панели приборов слева;

* – автомобили со специальным оборудованием
