13.27. Элементы панели приборов

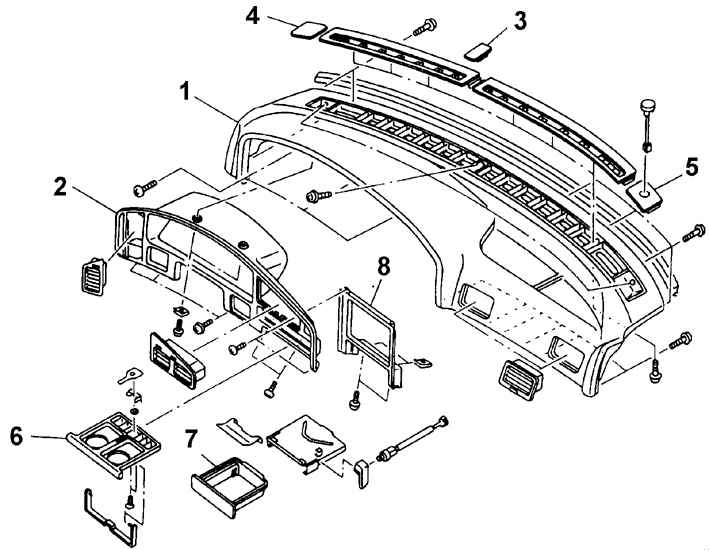

Детали панели приборов на автомобилях с 1990 по 1994 год

1 – панель приборов
2 – декоративная накладка
комбинации приборов
3 – центральный фиксатор
4 – левый фиксатор

5 – правый фиксатор
6 – держатель бутылок
7 – пепельница
8 – отделка центральной части
панели приборов

Детали панели приборов на автомобилях с 1995 года

1 – панель приборов
2 – левая решетка отопителя
3 – центральная решетка отопителя
4 –правая решетка отопителя
5 – правая решетка вентиляции
6 – декоративная заглушка
7 – кронштейн вещевого ящика
8 – вещевой ящик
9 – замок
10 – декоративная накладка
комбинации приборов

11 – центральная решетка вентиляции
12 – верхняя центральная декоративная накладка панели приборов
13 – нижняя центральная декоративная накладка панели приборов
14 – держатель бутылок
15 – левая нижняя отделка панели приборов
16 – левая решетка вентиляции
17 – кронштейн держателя бутылок
18 – держатель бутылок

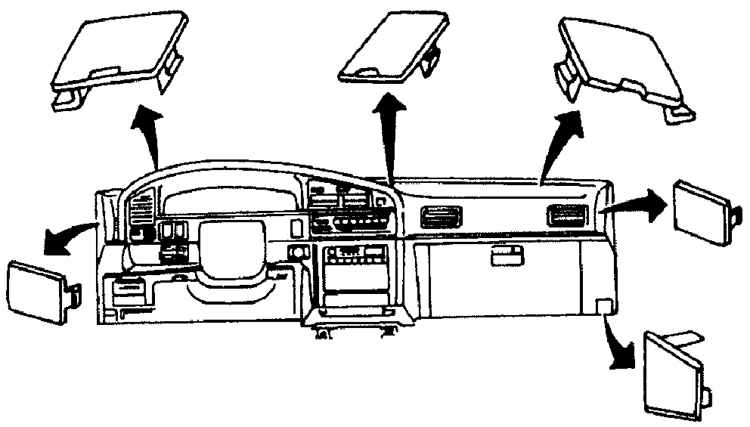

Расположение декоративных заглушек, закрывающих винты крепления панели приборов

ОТДЕЛКА ЦЕНТРАЛЬНОЙ ЧАСТИ ПАНЕЛИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с 1990 по 1994 год
1. Снимите с панели приборов держатель бутылок и пепельницу.
	2. Отвинтите винты крепления декоративной накладки центральной части панели приборов.
3. Установка производится в последовательности, обратной снятию.
Модели с 1995 года

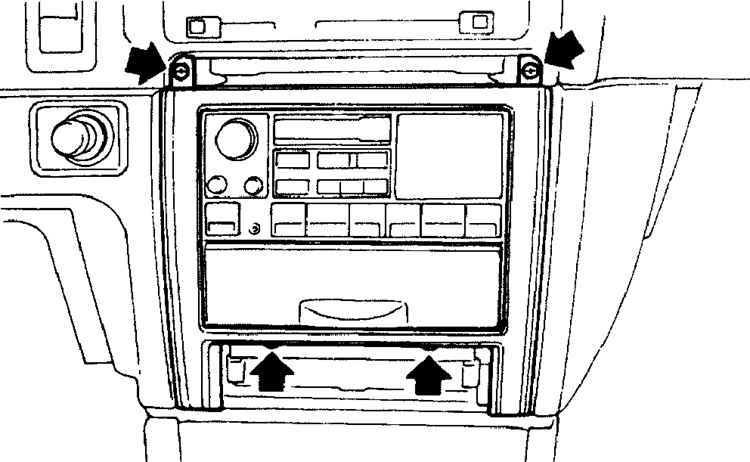

	4. Извлеките держатель бутылок и вывинтите открывшиеся два винта крепления верхней и нижней центральной отделки панели приборов (указаны стрелками).

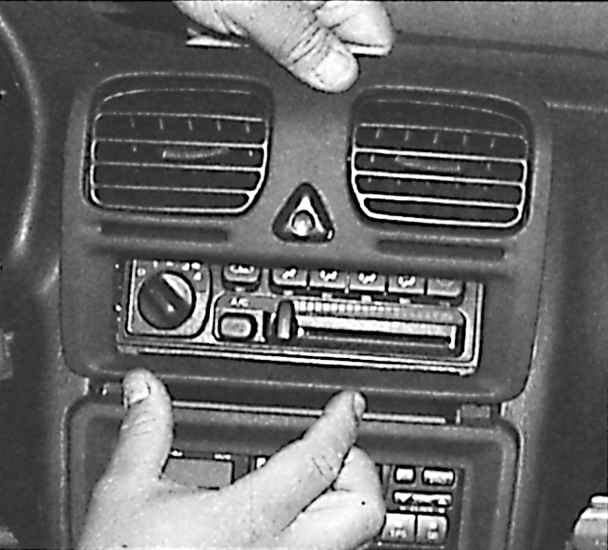

	5. Снимите верхнюю центральную отделку панели приборов.

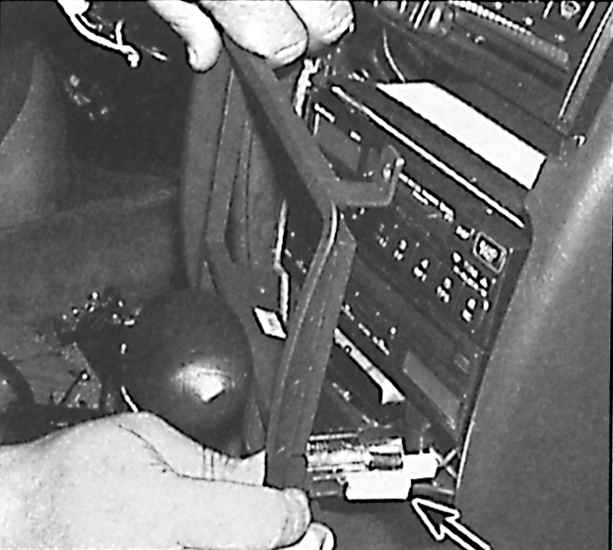

	6. Снимите нижнюю центральную отделку панели приборов.
7. Установка производится в последовательности, обратной снятию.

ДЕКОРАТИВНАЯ НАКЛАДКА КОМБИНАЦИИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с 1990 по 1994 год
1. Снимите декоративную накладку центральной части панели приборов.
2. Потянув на себя, извлеките левые и центральные сопла системы вентиляции из панели приборов.
3. Извлеките из декоративной накладки комбинации приборов переключатель положения зеркала и контрольный переключатель установки высоты автомобиля и отсоедините от них электрические разъемы.

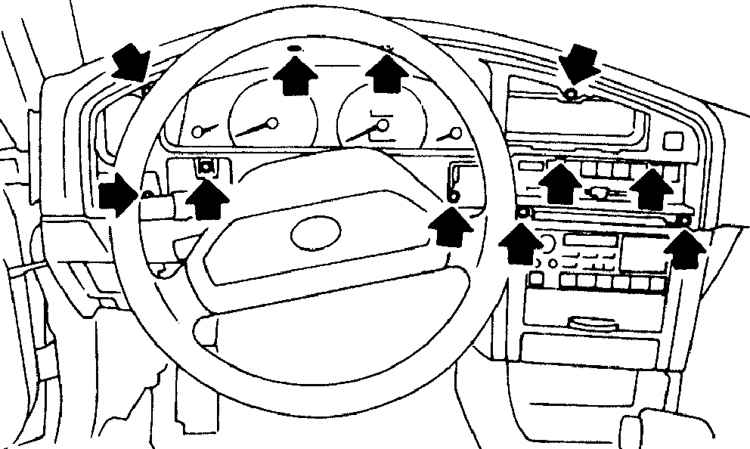

	4. Отвинтите винты крепления декоративной накладки комбинации приборов.
5. Через отверстия для держателя бутылок вывинтите винты верхнего крепления отопителя к панели приборов.
6. Отвинтите два винта с верхней части держателя бутылок.

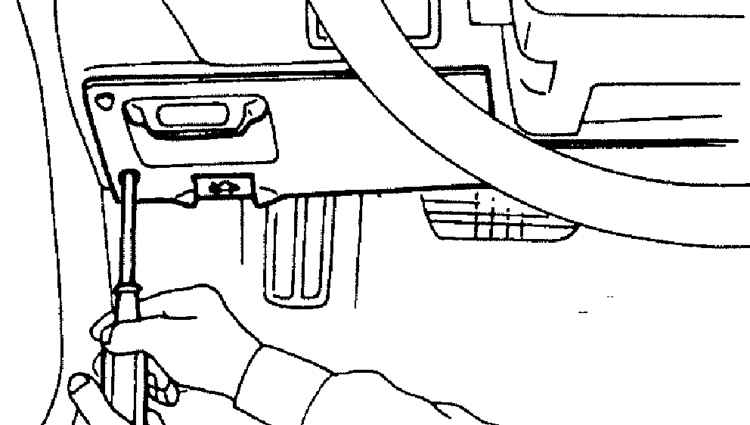

	7. Отвинтите винты крепления нижней отделки панели приборов со стороны водителя для доступа к электрическим компонентам, расположенным ниже комбинации приборов на моделях с 1990 по 1994 год.
8. Снимите декоративную накладку комбинации приборов.
9. Установка производится в последовательности, обратной снятию.
Модели с 1995 года

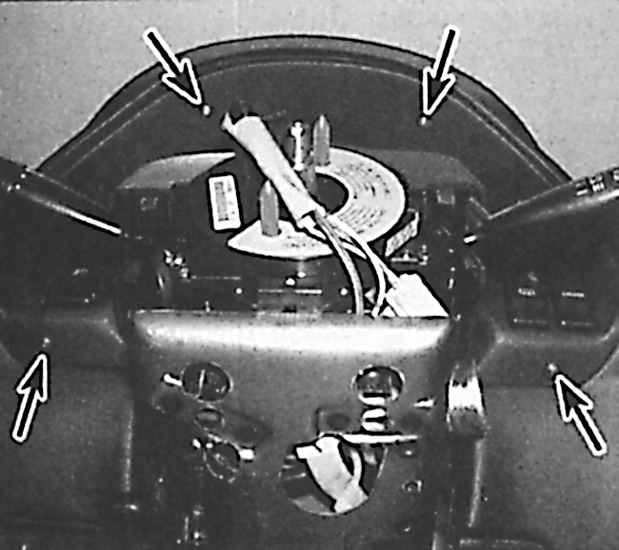

	10. Отвинтите 4 винта крепления декоративной накладки комбинации приборов (указаны стрелками), наклоните рулевое колесо вниз, извлеките держатель бутылок.

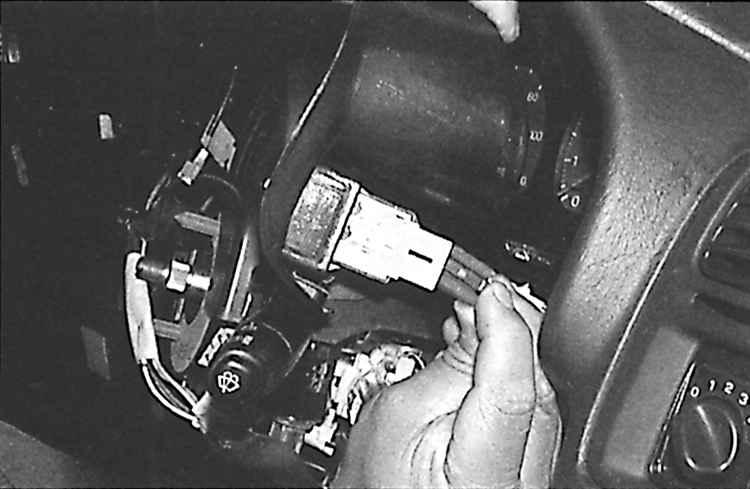

	11. Отсоедините электрические разъемы с обратной стороны декоративной накладки комбинации приборов.
12. Установка производится в последовательности, обратной снятию.
