8.1.3. Рычаг переключения передач

Детали рычага переключения передач моделей 4WD

1 – ручка рычага переключения передач
2 – защитный чехол
3 – пластина защитного чехла
4 – рычаг переключения передач
5 – втулка
6 – ось
7 – хомуты
8 – основание
9 – стопорное кольцо
10 – уплотнительное кольцо круглого сечения

11 – втулка
12 – бреккер
13 – тяга
14 – шарнир
15 – тяга переключения передач
16 – кронштейн
17 – пружина
18 – амортизатор
19 – тяга

На моделях 2WD рычаг переключения передач аналогичен.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите ручку с рычага переключения передач.
2. Снимите центральную консоль и чехол рычага переключения передач.
3. Отвинтите винты крепления пластины чехла рычага переключения передач и снимите пластину с пола автомобиля.
4. Поднимите автомобиль и зафиксируйте на подставках.

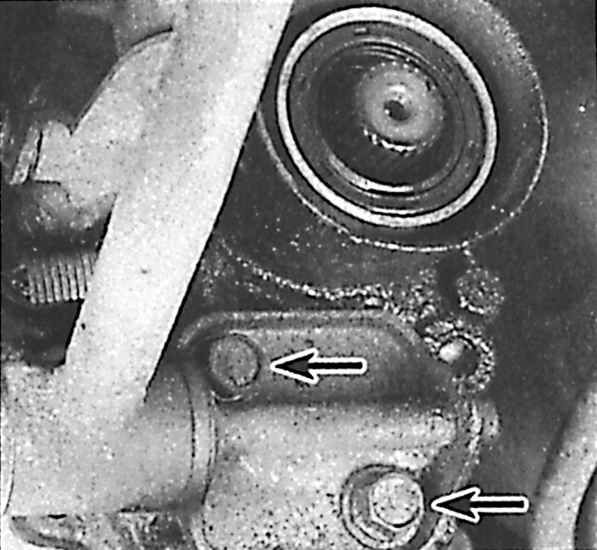

	5. Отсоедините передний конец тяги амортизатора от коробки передач, отвинтив болты (указаны стрелками).

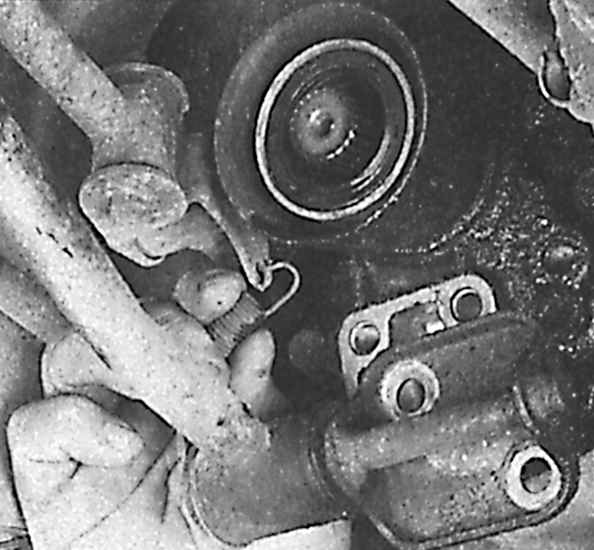

	6. Снимите пружину тяги амортизатора.

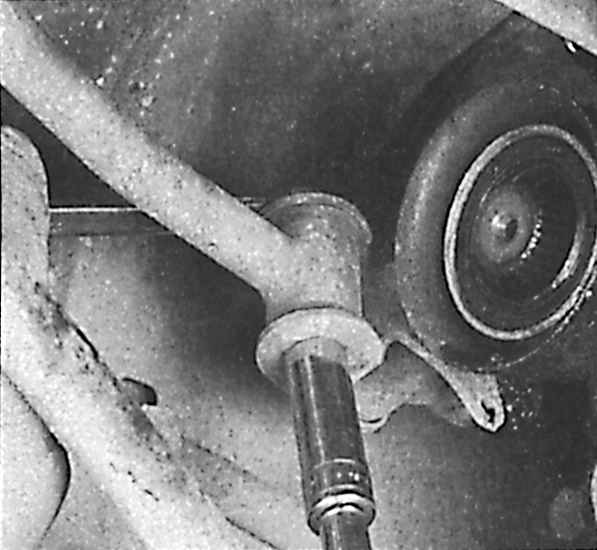

	7. Отсоедините передний конец тяги переключения передач от коробки передач.
8. Установка производится в последовательности, обратной снятию.
