20.1.1.3. Функция самодиагностики Блок управления кузовной электроникой постоянно диагностирует состояние узлов и электрических цепей системы (в независимости от того, есть ли признаки неисправности или нет) и показывает результаты (предупреждение о наличии неисправности и КДН) на дисплее "Часы/Темп.", как показано ниже.
|

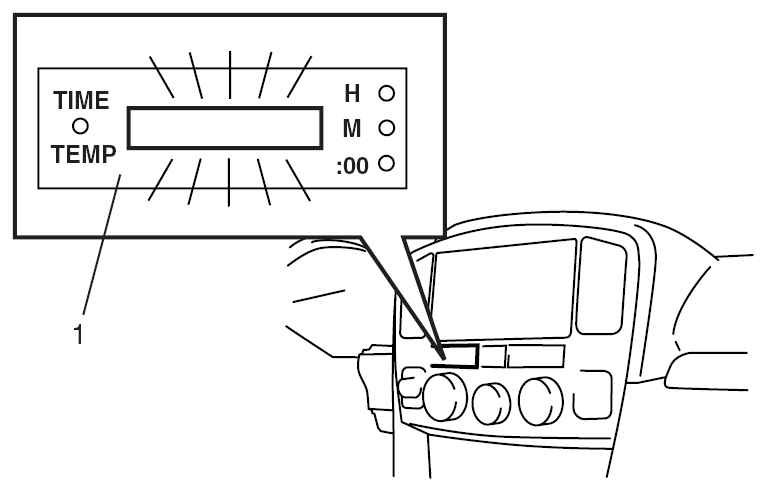

В случае обнаружения системой неисправности, дисплей "Часы/Темп." (1) начнет мигать и зона, в которой была обнаружена неисправность, будет занесена в память блока управления электроникой кузова.
|
|

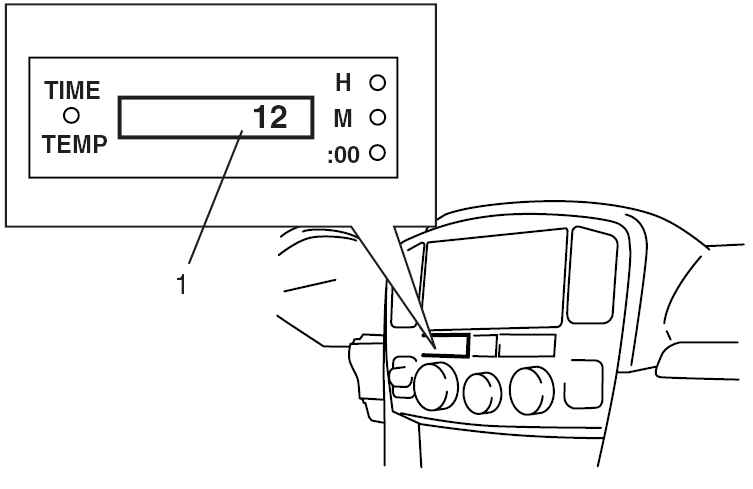

При заземлении диагностической клеммы (3) блока управления кузовной электроникой, зона неисправности будет отображаться на дисплее "Часы/Темп." (1) в виде кода КДН и период обновления кода составит 3 секунды (ниже показана таблица соответствия).
|
|

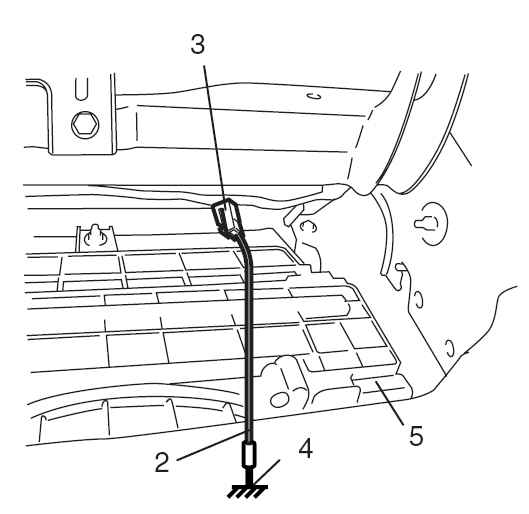

1 — дисплей"Часы/Темп."
2 — ремонтный провод
3 — диагностическая клемма
4 — "масса" корпуса
5 — фрагмент воздухозаборника
|
|
Состояние системы
|
Дисплей Часы/Темп
|
|
Клемма диагностического коммутатора не заземлена
|
Клемма диагностического коммутатора заземлена
|
|
В настоящее время в исправном состоянии
|
Ранее неисправностей не обнаружено
|
Включен
|
КДН 12
|
|
Ранее были обнаружены неисправности
|
Включен
|
История КДН
|
|
В настоящее время в неисправном состоянии
|
Ранее неисправностей не обнаружено
|
Мигает
|
Текущий КДН
|
|
Ранее были обнаружены неисправности
|
Мигает
|
Текущий КДН и история КДН
|
|
