20.4.4.2. Комбинация приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.
Отключите систему «air bag».

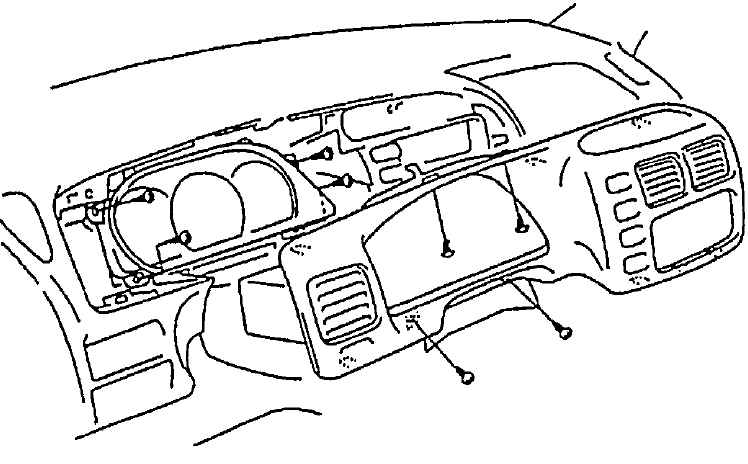

Снимите декоративную панель рулевой колонки.

1 — декоративная панель рулевой колонки

Снимите центральную панель.

Открутите шурупы, крепящие панель приборов.

Отсоедините разъемы проводов от панели приборов.
Снимите приборную панель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Процедура установка происходит в обратной последовательности процедуры снятия.

Если автомобиль оборудован системой «air bag», то не забудьте подключить систему «air bag» после установки.
