2.5.14. Снятие и установка впускного клапана топливного бака

Снятие

Снимите топливный бак с автомобиля.

Снимите хомут и отсоедините шланг заливной горловины топливного бака.

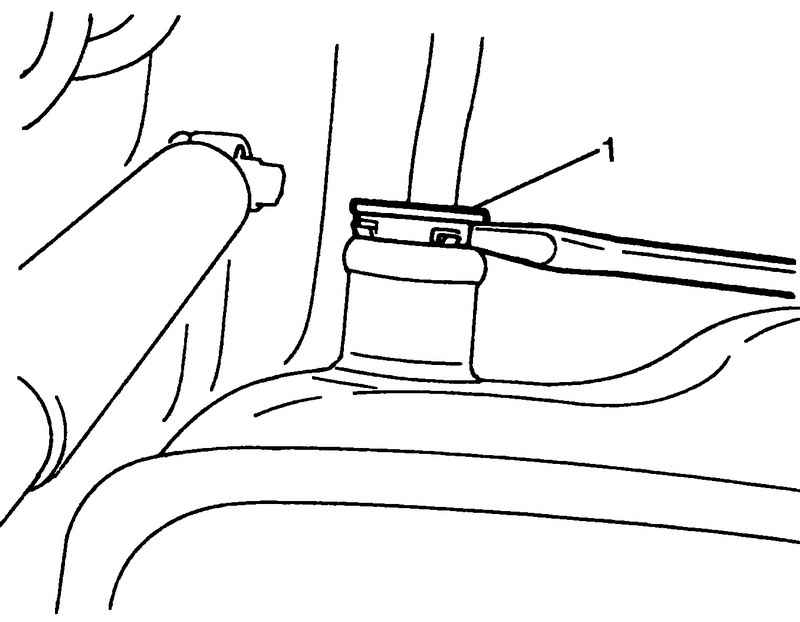

Рис. 2.248. Впускной клапан топливного бака

Снимите впускной клапан топливного бака 1 отверткой с плоским шлицем (рис. 2.248).

ВНИМАНИЕ

Следите за тем, чтобы не повредить впускной клапан топливного бака 1 отверткой.

Установка

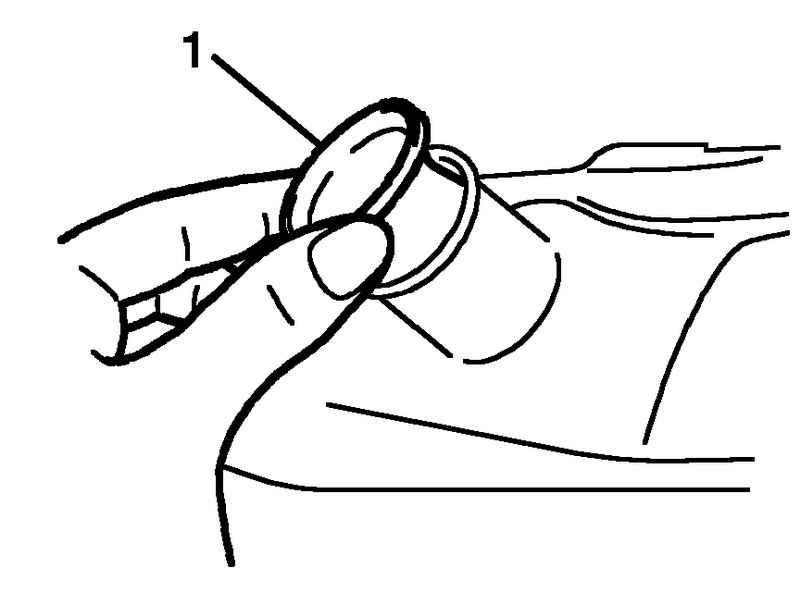

Рис. 2.249. Установка впускного клапана

Установите впускной клапан топливного бака 1 в бак, затем присоедините шланг заливной горловины (рис. 2.249).

Установите топливный бак на автомобиль.
