2.7.2. Снятие и установка выпускного коллектора

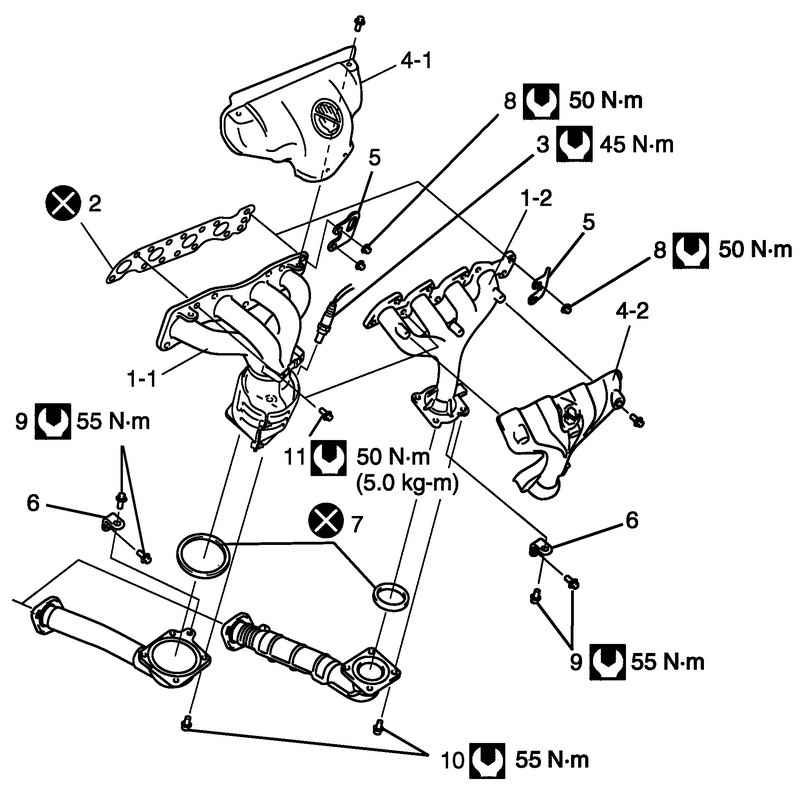

Рис. 2.265. Детали выпускного коллектора: 1–1 – выпускной коллектор (с датчиком концентрации кислорода); 1–2 – выпускной коллектор (без датчика концентрации кислорода); 2 – прокладка выпускного коллектора; 3 – датчик концентрации кислорода с подогревом (если имеется); 4–1 – крышка выпускного коллектора (с датчиком концентрации кислорода); 4–2 – крышка выпускного коллектора (без датчика концентрации кислорода); 5 – крюк двигателя; 6 – усилитель выпускного коллектора; 7 – прокладка; 8 – гайка крепления выпускного коллектора; 9 – болт усилителя выпускного коллектора; 10 – болт выхлопной трубы; 11 – болт крепления выпускного коллектора

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

ВНИМАНИЕ Чтобы избежать риска получения ожогов, не прикасайтесь к системе выпуска, пока она не остыла. Обслуживание системы выпуска должно выполняться только после того, как система остынет.

Отсоедините разъем датчика концентрации кислорода с подогревом 1 (если имеется) и отсоедините его от крепления.

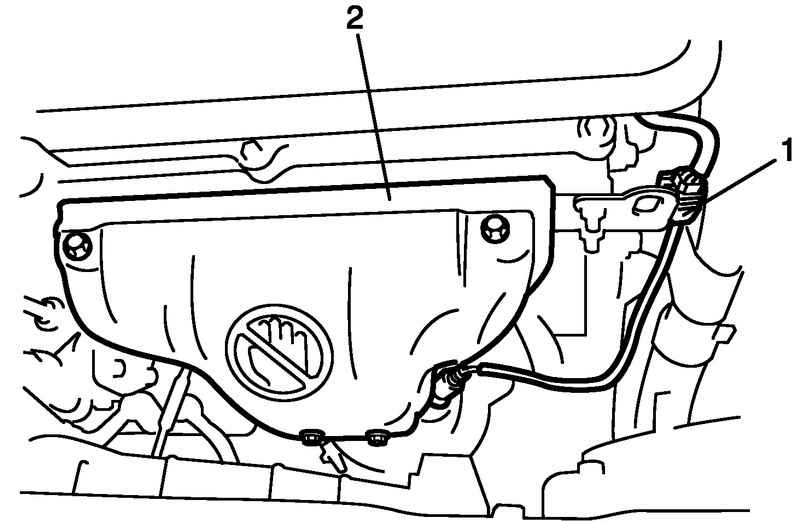

Рис. 2.266. Разъем датчика концентрации кислорода с подогревом и крышка выпускного коллектора

Снимите крышку выпускного коллектора 2 (рис. 2.266).

Снимите усилитель выпускного коллектора 1.

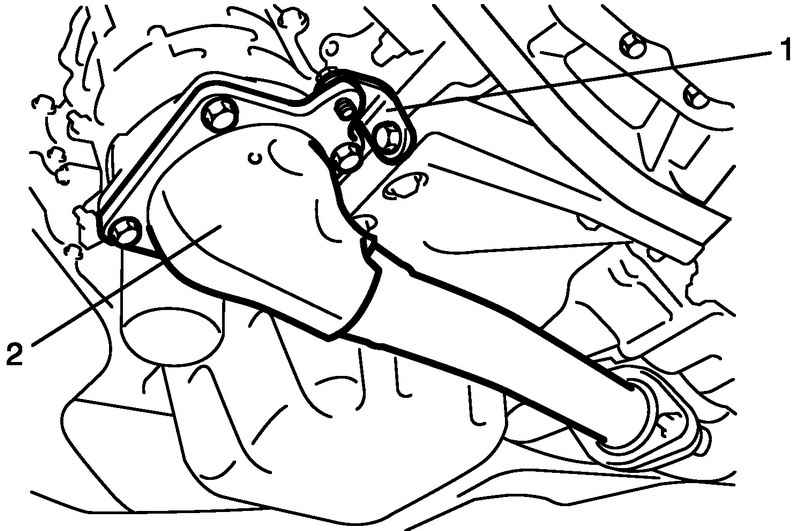

Рис. 2.267. Усилитель выпускного коллектора и выхлопная труба №1

Отсоедините выхлопную трубу №1 2 от выпускного коллектора (рис. 2.267).

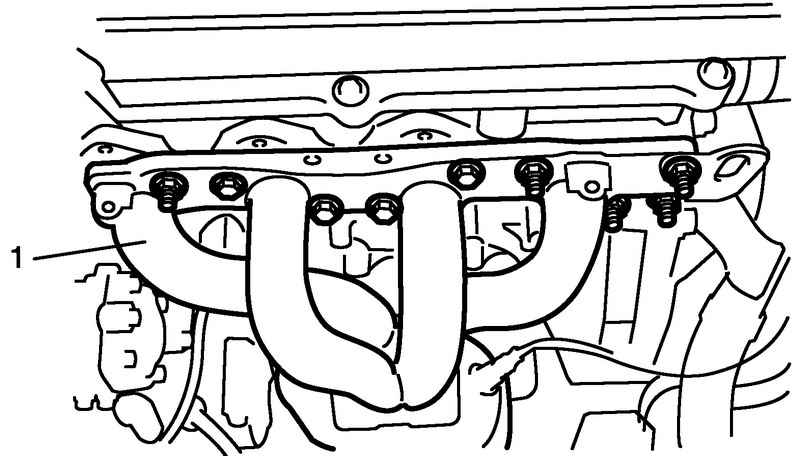

Рис. 2.268. Выпускной коллектор

Снимите выпускной коллектор 1 с прокладкой с головки блока цилиндров (рис. 2.268).

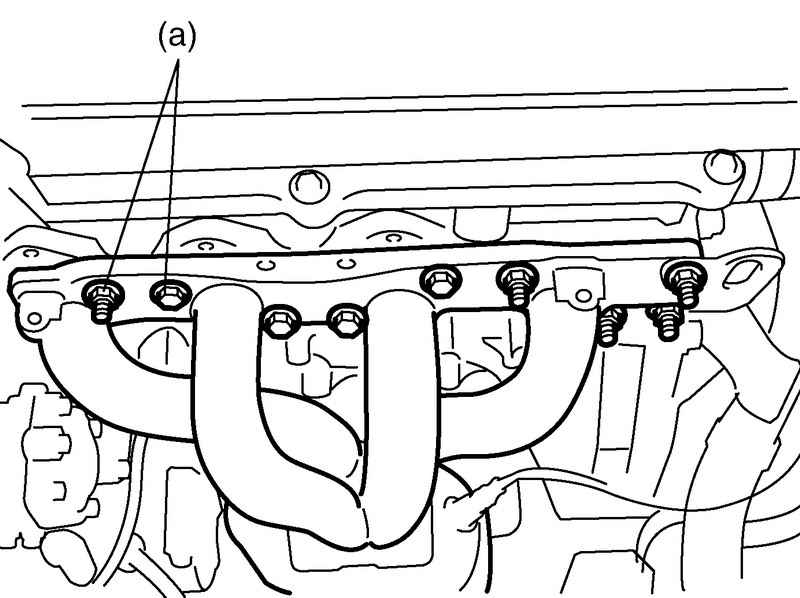

Рис. 2.269. Крепление выпускного коллектора

Установите новую прокладку на головку блока цилиндров. Затем установите выпускной коллектор. Затяните болты и гайки крепления коллектора номинальным усилием затяжки.

Момент затяжки болта и гайки выпускного коллектора (a): 50 Н·м.

Установите новую прокладку и присоедините выхлопную трубу №1 1 к выпускному коллектору (рис. 2.267).

Затяните крепление трубы номинальным усилием затяжки.

Момент затяжки болта выхлопной трубы №1 (a): 55 Н·м.

Установите усилитель выпускного коллектора 2.

Затяните болты крепления усилителя выпускного коллектора номинальным усилием затяжки.

Момент затяжки болта усилителя выпускного коллектора (b): 55 Н·м.

Установите крышку выпускного коллектора 2 (рис. 2.266).

Подключите разъем датчика концентрации кислорода с подогревом 1 и надежно закрепите разъем в кронштейне (если имеется) (рис. 2.266).

Подключите провод к отрицательному выводу аккумуляторной батареи.

Проверьте систему выпуска на утечки.
