1.4.2. Технические характеристики для техобслуживанияДвигатель
| Клапанный зазор (холодный двигатель), мм:
|
| – двигатель 5S-FE
|
| • впуск
|
0,19 – 0,29
|
| • выпуск
|
0,28 – 0,38
|
| – двигатель 1MZ-FE
|
| • впуск
|
0,15 – 0,25
|
| • выпуск
|
0,25 – 0,35
|
| Тип свечей зажигания:
|
| – двигатель 5S-FE (кроме Швеции)
|
| • DENSO
|
K20TR11
|
| • NGK
|
BKR6EKB11
|
| – двигатели 5S-FE (Швеция)
|
| • DENSO
|
PK20TR11
|
| • NGK
|
BKR6EKPB11
|
| Искровой промежуток, мм
|
1,1
|

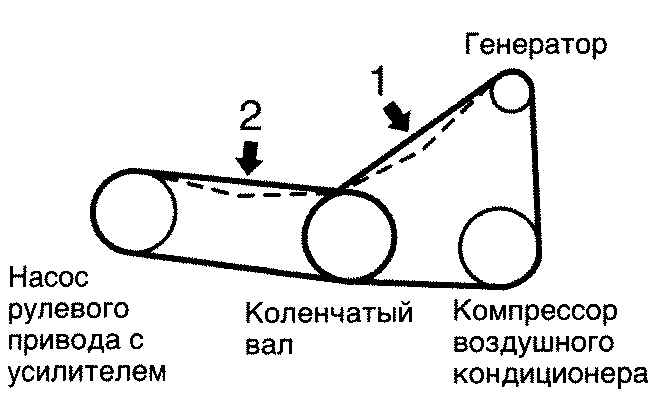

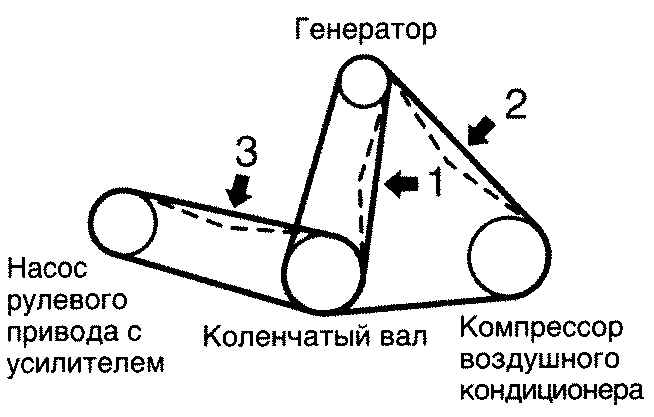

Прогиб приводного ремня при давлении большим пальцем 98 Н (10 кгс) (использованный
ремень), мм:
Двигатель 5S-FE
Двигатель 1MZ-FE
Количество масла (слив и наполнение), л:
| Двигатель 5S-FE:
|
| – с фильтром
|
3,6
|
| – без фильтра
|
3,4
|
| Двигатель 1MZ-FE:
|
| – с фильтром
|
4,7
|
| – без фильтра
|
4,5
|
Сорт масла
Используйте универсальное моторное масло SH, "Energy-Conserving II"
или SJ, "Energy-Conserving" класса API или универсальное масло ILSAC.

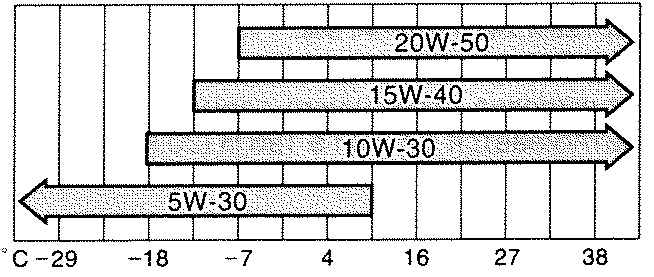

Рекомендуемая вязкость (SAE)
Температурный диапазон, учитываемый при следующей смене масла
Система охлаждения
| Общий объем, л:
|
| Двигатель 5S-FE
|
6,9
|
| Двигатель 1MZ-FE
|
9,2
|
| Тип охлаждающей жидкости
|
Охлаждающая жидкость "Toyota Long Lifi Coolant"
или эквивалентная
|
Аккумуляторная батарея
| Показание удельной плотности, снятое при 20° С:
|
|
1,250 – 1,290
|
В полностью заряженном состоянии
|
|
1,160 – 1,200
|
В наполовину заряженном состоянии
|
|
1,060 – 1,100
|
В разряженном состоянии
|
| Ток заряда:
|
| – быстрая зарядка
|
15 А макс.
|
| – медленная зарядка
|
5 А макс.
|
Сцепление
| Мертвый ход педали, мм:
|
5 – 15
|
| Тип жидкости:
|
SAE J1703 или FMVSS No. 116 DOT 3
|
Коробка передач с ручным переключением
| Количество масла, л:
|
2,2
|
| Тип масла
|
Трансмиссионное масло GL-4 или GL-5 по API
|
| Рекомендуемая вязкость:
|
SAE 75W-90
|
Автоматическая коробка передач
ДВИГАТЕЛЬ 1MZ-FE
| Количество жидкости (слив и наполнение), л:
|
До 4,75
|
| Тип жидкости:
|
Жидкость для автоматической трансмиссии D-II или DEXRON
III (DEXRON II)
|
ДВИГАТЕЛЬ 5S-FE
Автоматическая трансмиссия
| Количество жидкости (слив и наполнение), л:
|
До 2,5
|
| Тип жидкости:
|
Жидкость для автоматической трансмиссии D-II или DEXRON
III (DEXRON II)
|
| Дифференциал
|
| Количество жидкости, л:
|
1,6
|
| Тип жидкости:
|
Жидкости для автоматической трансмиссии D-II или DEXRON
III (DEXRON II)
|
Тормоза
| Минимальный зазор педали при нажатии с силой в 490 Н (50 кгс)
при работающем двигателе, мм:
|
| – автомобили с левосторонним управлением
|
70
|
| – автомобили с правосторонним управлением
|
80
|
| Мертвый ход педали, мм:
|
1 – 6
|
| Регулировка стояночного тормоза, когда он притягивается с
силой в 196 Н (20 кгс):
|
5 – 8 щелчков
|
| Тип жидкости для рулевого привода с усилителем:
|
Жидкость для автоматической трансмиссии DEXRON II или
III
|
Рулевое управление
| Мертвый ход рулевого колеса:
|
Менее 30 мм
|
| Тип жидкости для рулевого привода с усилителем:
|
Жидкость для автоматической трансмиссии DEXRON II или
III
|
Шины
Размер шины и давление в шине, кПа (кгс/см2):
| Размер шины
|
160 км/ч или выше
|
Ниже 160 км/ч
|
|
Передняя
|
Задняя
|
Передняя
|
Задняя
|
| 195/ 70R1491V
|
250 (2,5)*1
|
250 (2,5)*1
|
220 (2,2)
|
220 (2,2)*1
|
|
240 (2,4)*2
|
220 (2,2)*2
|
200 (2,0)*2
|
| Размер шины
|
210 км/ч и выше
|
Ниже 210 км/ч
|
| 205/65R1594
|
280 (2,8)*1
|
260 (2,6)*1
|
|
260 (2,6)*2
|
230 (2,3)*2
|
*1 – Для всех нагрузок, включая полные номинальные нагрузки
*2 – Для пониженных нагрузок (только от 1 до 4 пассажиров)
Крутящий момент затяжки гаек колес Н*м (кгс*м): 104 (105)
|
