12.1.12. Щиток приборов

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите облицовку щитка приборов.

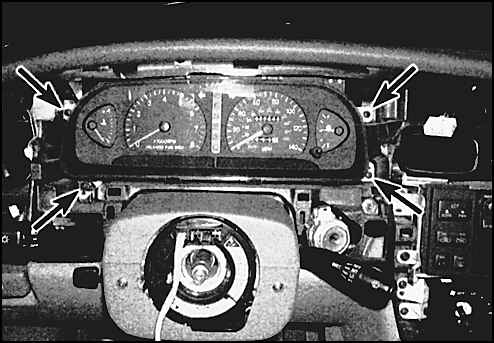

3. Отверните винты (указаны стрелками) и подайте щиток в сторону руля.

4. Отсоедините все разъемы.

5. Снимите щиток, предварительно укрыв ветошью кожух рулевой колонки.

6. Установка выполняется в обратном порядке.
