2.1.1.10.2. Автоматический механизм натяжения

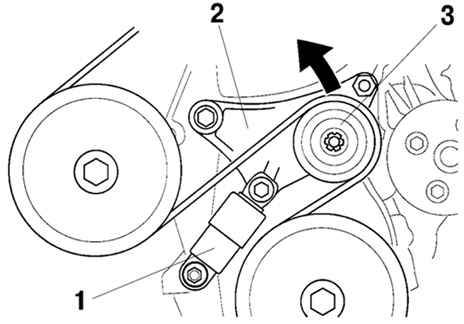

Рис. 2.37. Автоматический механизм натяжения: 1 – рычаг; 2 – механизм натяжения; 3 – натяжной шкив

Автоматический механизм натяжения состоит из натяжного шкива, рычага и натяжителя. Натяжной шкив поддерживает натяжение ремня под действием силы пружины, которая располагается в натяжителе. Вследствие необходимости работы с различными поставщиками комплектующих на автомобиле может использоваться механизм натяжения одного из двух типов, хотя их принципы работы одинаковы и они взаимозаменяемы.
