2.1.5.4. Выпускной коллектор

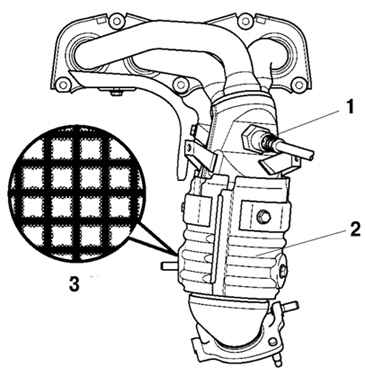

Рис. 2.25. Выпускной коллектор: 1 – датчик соотношения воздух-топливо; 2 – трехкомпонентный каталитический нейтрализатор; 3 – поперечное сечение трехкомпонентного каталитического нейтрализатора

Выпускной коллектор из нержавеющей стали используется для снижения массы. Применяется тонкостенный, высокоячеистый керамический трехкомпонентный каталитический нейтрализатор. Этот нейтрализатор позволил снизить выбросы вредных вещевтв с отработавшими газами за счет оптимизации плотности ячеек.
