2.4.2.4. Проверка тепловых зазоров в клапанах

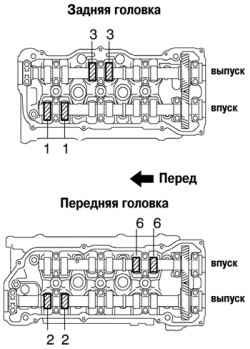

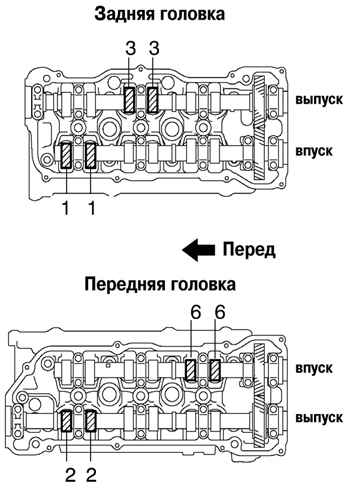

Рис. 2.224. Проверка тепловых зазоров в клапанах

Проверьте тепловые зазоры в клапанах, указанных на рисунке 2.224.

Используя щуп, измерьте зазор между кулачком и толкателем клапана. Запишите результаты. Они будут использованы позднее при определении толщины регулировочной шайбы.

Тепловой зазор в клапанах (на холодном двигателе):

впускные – 0,15–0,25 мм;

выпускные – 0,25–0,35 мм.

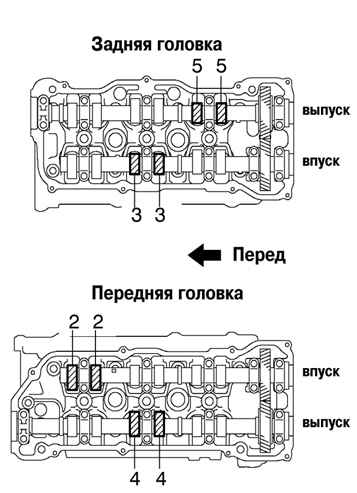

Рис. 2.225. Проверка тепловых зазоров в клапанах

Проверните коленчатый вал на 240° (2/3 оборота) и проверьте тепловой зазор в клапанах, указанных на рисунке 2.225.

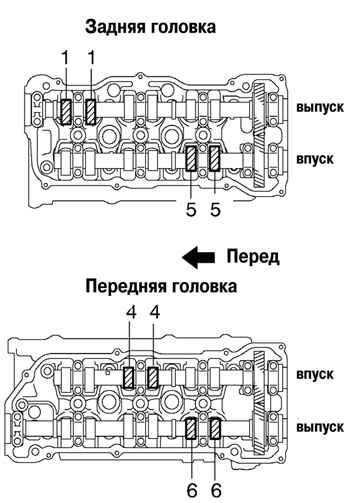

Рис. 2.226. Проверка тепловых зазоров в клапанах

Проверните коленчатый вал еще раз на 240° (2/3 оборота) и проверьте тепловой зазор в клапанах, указанных на рисунке 2.226.
