2.8.4. Замена датчика давления наддува (1CD-FTV)

Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите верхний кожух №1 двигателя.

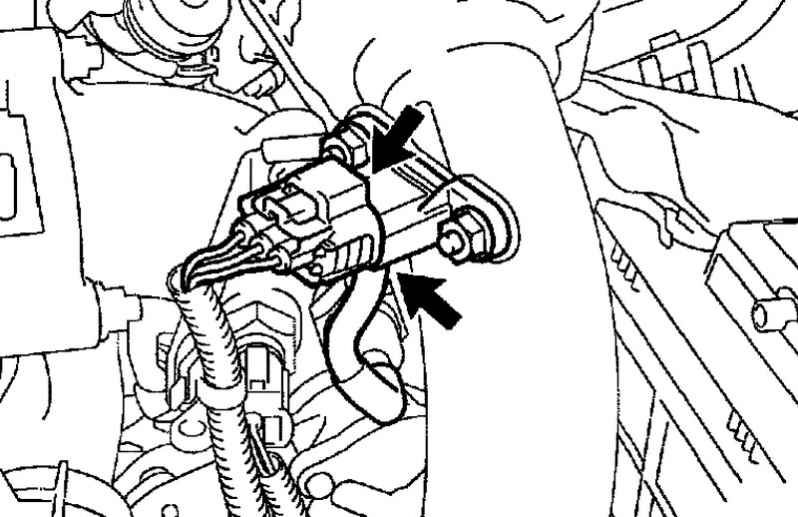

Рис. 2.440. Разъем датчика

Отсоедините разъем и шланг (рис. 2.440).

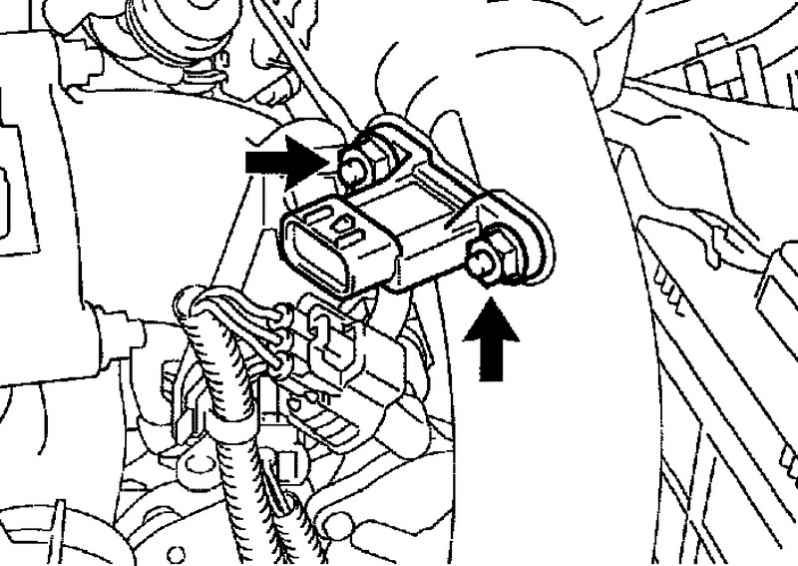

Рис. 2.441. Крепление датчика

Отверните 2 гайки, затем снимите датчик (рис. 2.441).

Закрепить новый датчик 2 гайками.

Момент затяжки: 5,0 Н·м.

Присоедините разъем и шланг.

Установите верхний кожух двигателя №1.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5.4 Н·м.
