10.9. Задняя дверь

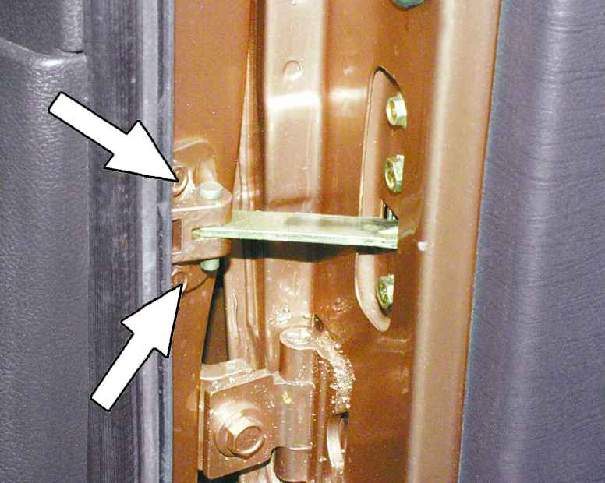

1. Откройте дверь и отверните два болта крепления кронштейна ограничителя к средней стойке.

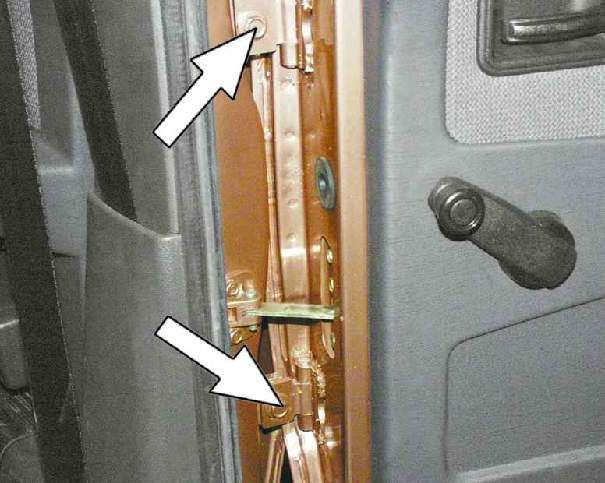

2. Откройте болты крепления верхней и нижней петель двери к средней стойке кузова и снимите дверь.

3. Установите дверь в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к средней стойке кузова закройте дверь и выставьте ее так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления.

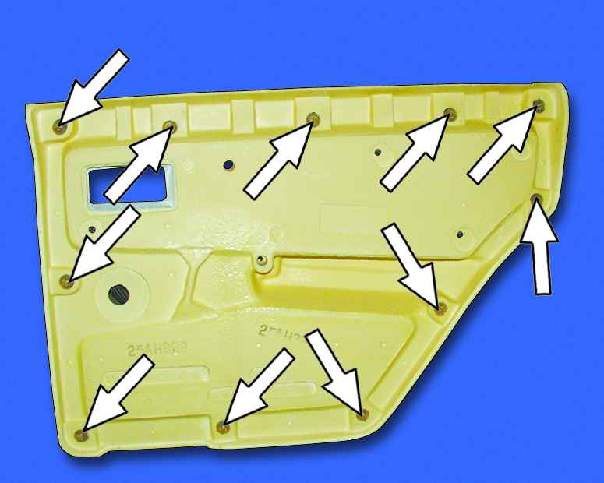

1. Опустите стекло до упора вниз и снимите обивку задней двери аналогично снятию обивки передней двери. На фото показано расположение пистонов крепления обивки задней двери.

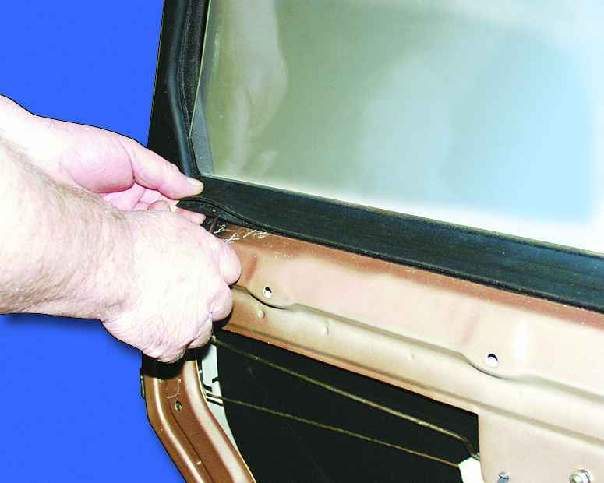

2. Снимите внутренний нижний уплотнитель стекла.

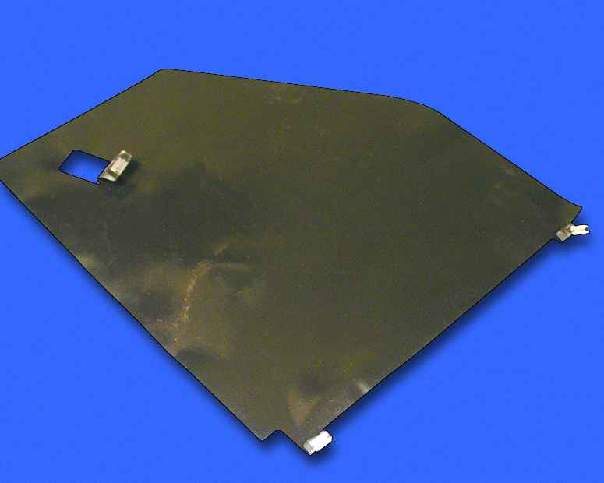

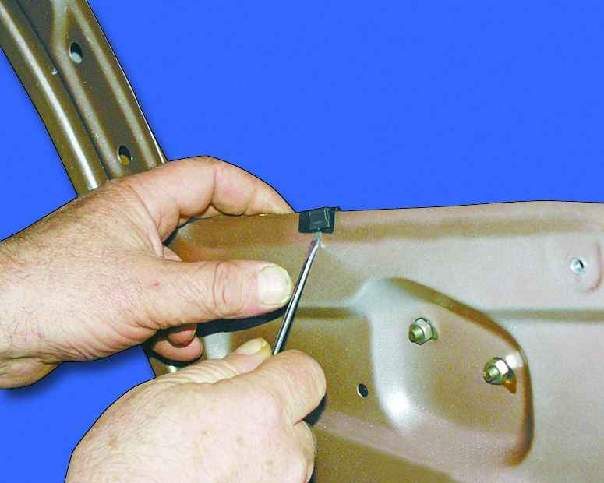

3. Снимите три держателя (два сверху и один снизу), подцепив их отверткой. Выньте заднюю защитную пленку из двери (см. примечание).

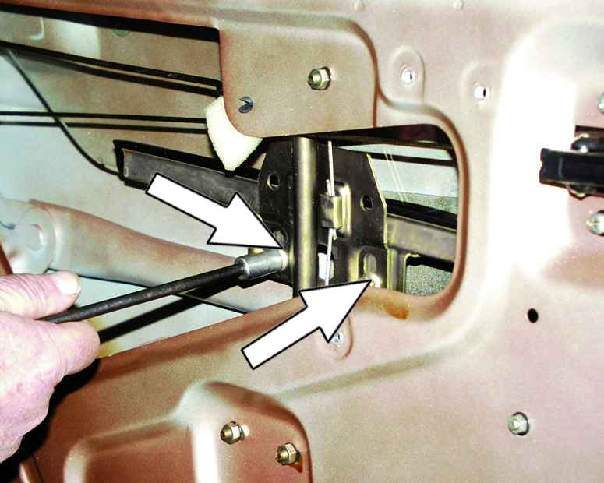

4. Отверните два болта крепления обоймы стекла к ползуну стеклоподъемника, придерживая стекло. Аккуратно опустите стекло вниз.

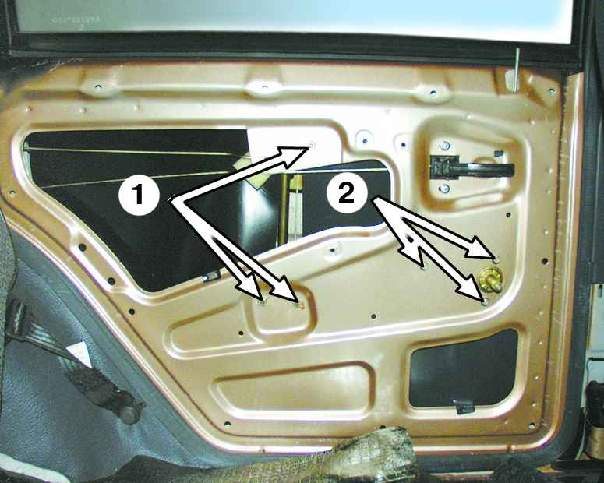

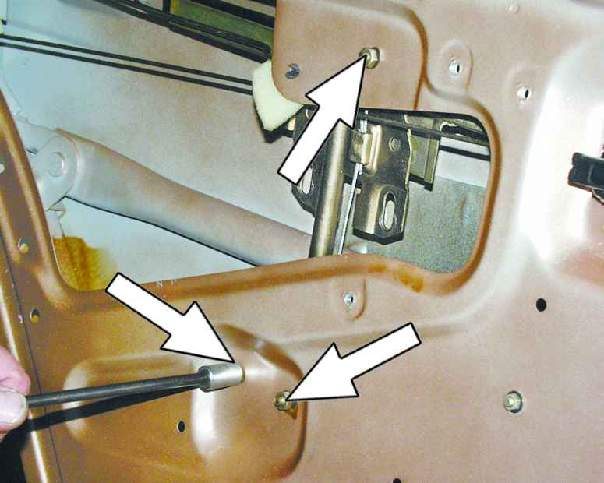

5. Отверните две нижних и одну верхнюю гайки крепления направляющей стеклоподъемника.

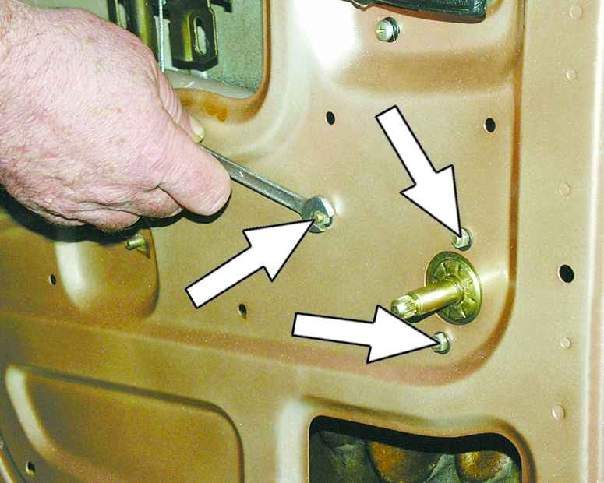

6. Отверните три гайки крепления механизма стеклоподъемника.

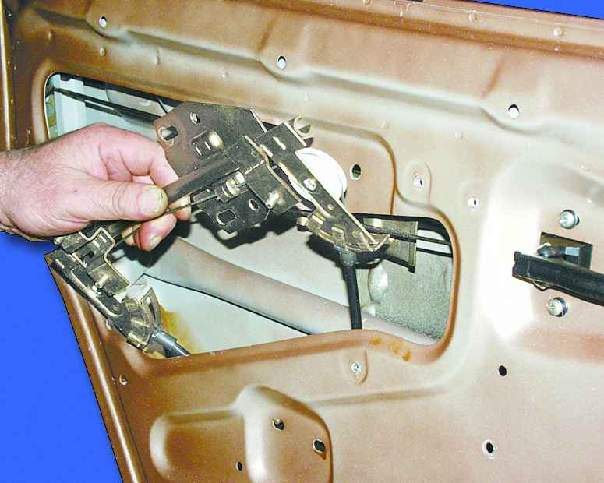

7. Выньте стеклоподъемник из двери.

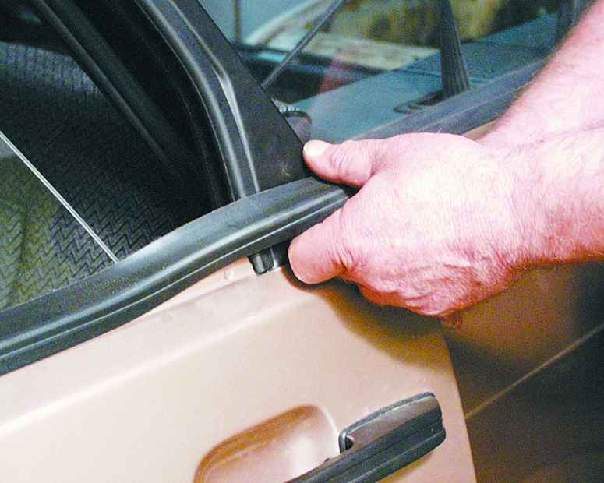

8. Снимите наружный нижний уплотнитель стекла.

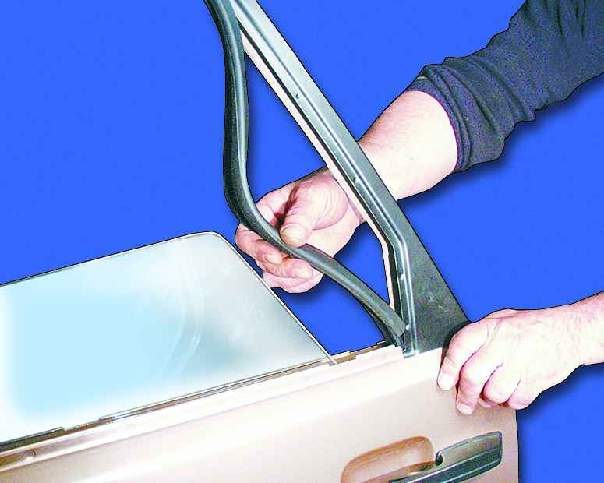

9. Выньте верхний уплотнитель.

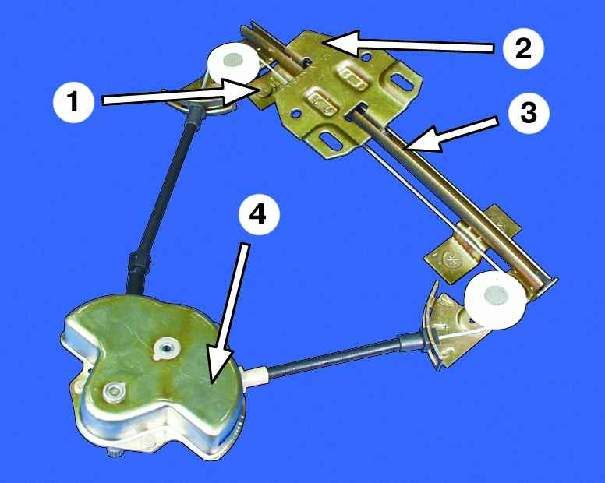

12. Установите стекло со стеклоподъемником в порядке, обратном снятию.

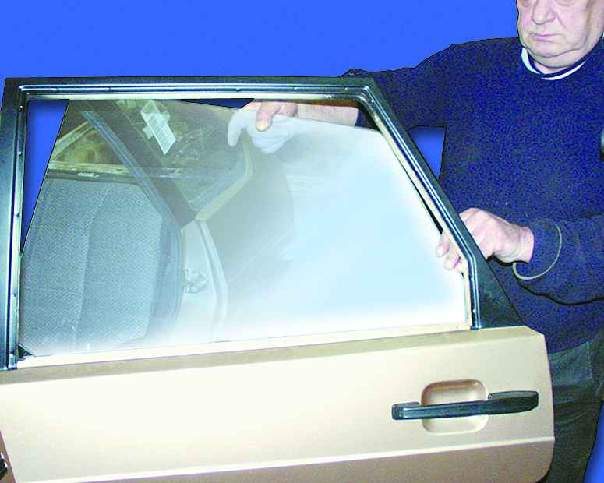

10. Поверните стекло назад и выньте его из двери.

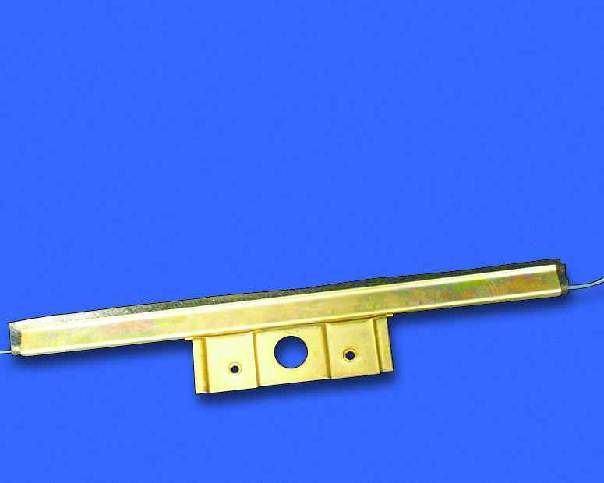

11. Проверьте плотность посадки стекла в обойме. Если обойма сидит неплотно, замените стекло вместе с обоймой.

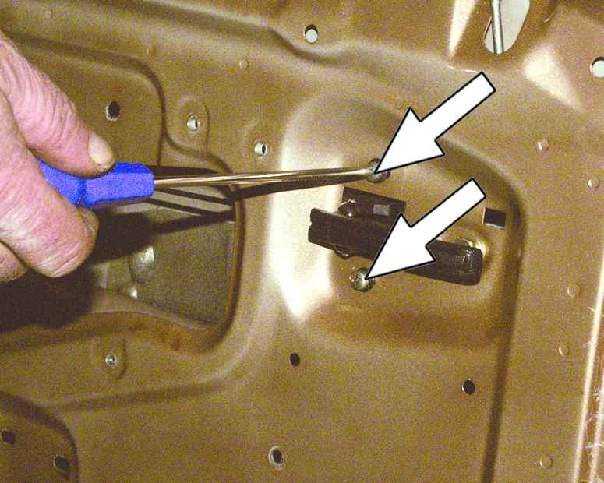

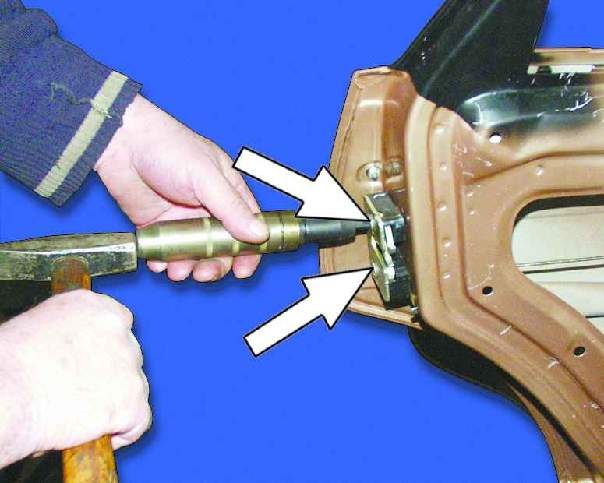

1. Отверните два винта крепления наружного замка двери и снимите его. На резьбу винтов нанесен герметик, поэтому при отворачивании рекомендуем воспользоваться ударной отверткой.

2. Отверните два винта крепления внутренней ручки.

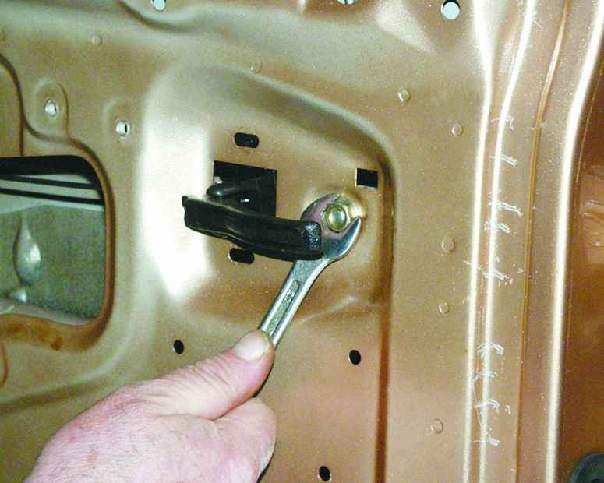

3. Отверните гайку крепления промежуточного рычага тяги блокировки замка.

4. Протолкните внутрь двери тягу блокировки замка.

5. Отсоедините тягу наружной ручки от внутреннего замка.

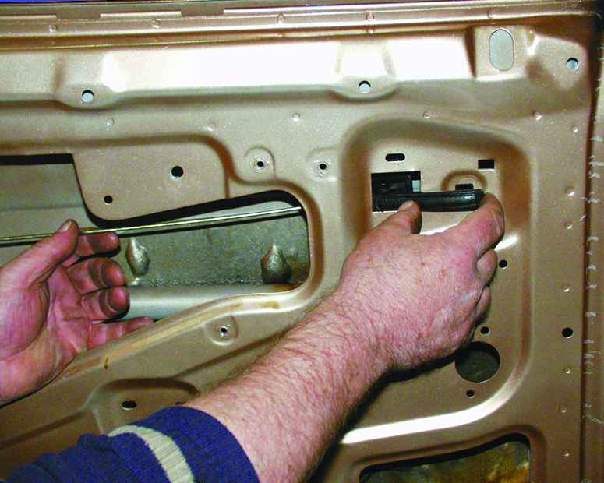

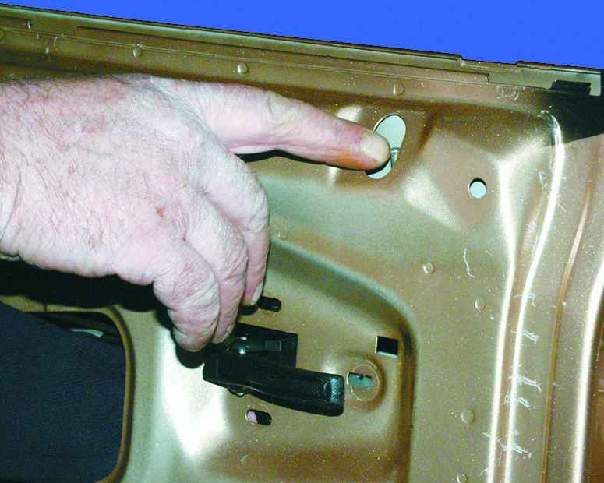

6. Протолкните внутреннюю ручку внутрь и выньте замок из двери.

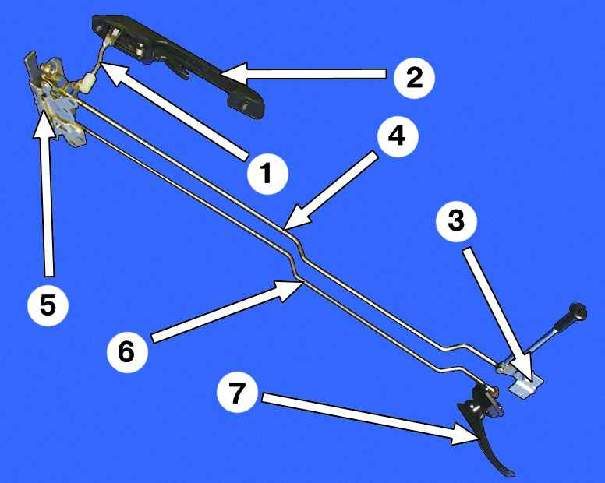

9. Установите замок с приводами в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок аналогично регулировке замка передней двери (см. подраздел 10.8.).

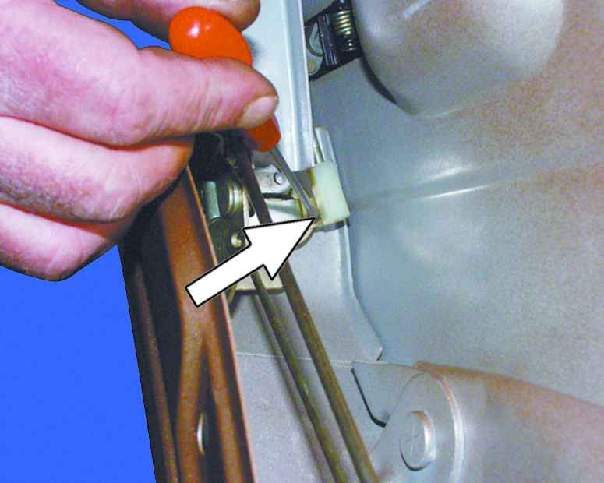

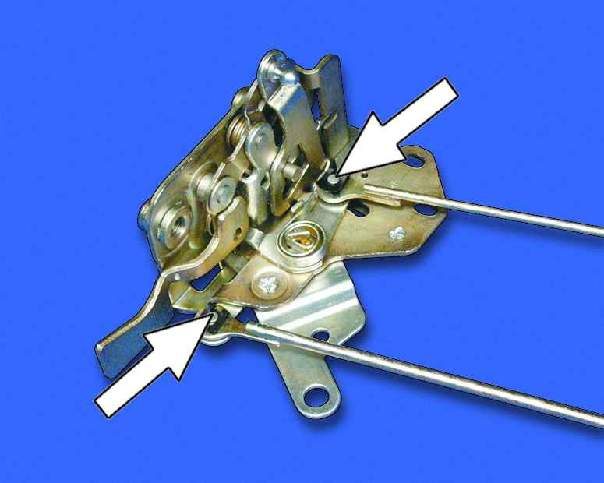

7. Cнимите стопорные скобы, чтобы отсоединить тяги от рычагов замка.

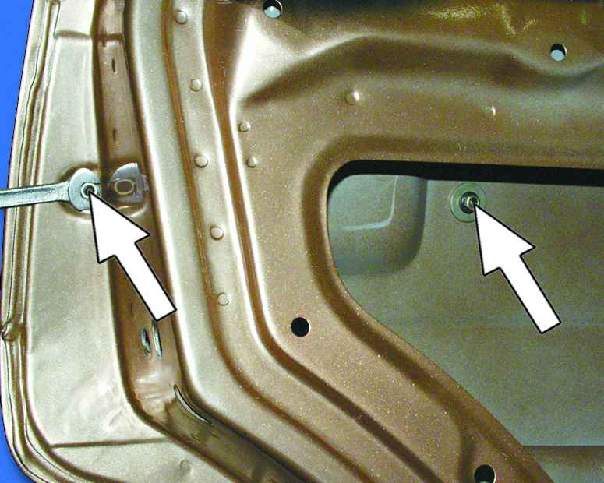

8. Отверните две гайки и снимите наружную ручку.
