19.8. Снятие резистора электродвигателя отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем "минусовой" провод от аккумуляторной батареи.
Снимаем облицовку и накладку ветрового окна. Снимаем правую шумоизоляционную обивку (см. Снятие облицовки и накладки ветрового окна).

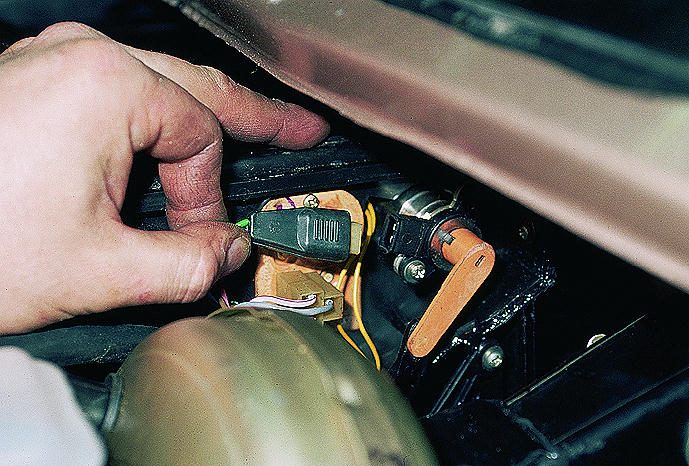

Отсоединяем разъем потенциометра микромотора привода заслонки управления отопителем.

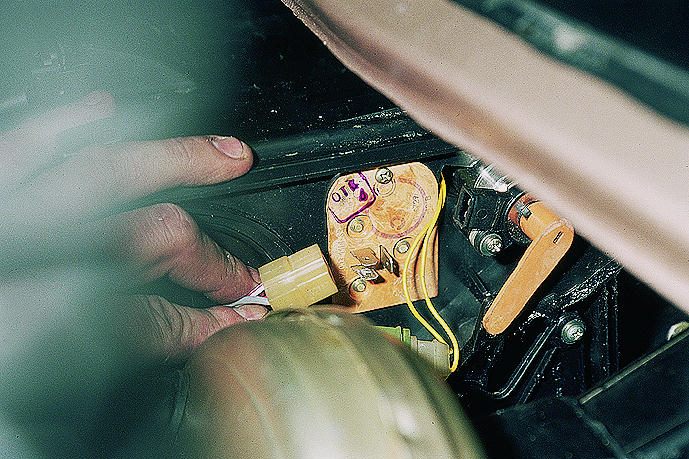

Отсоединяем разъем резистора.

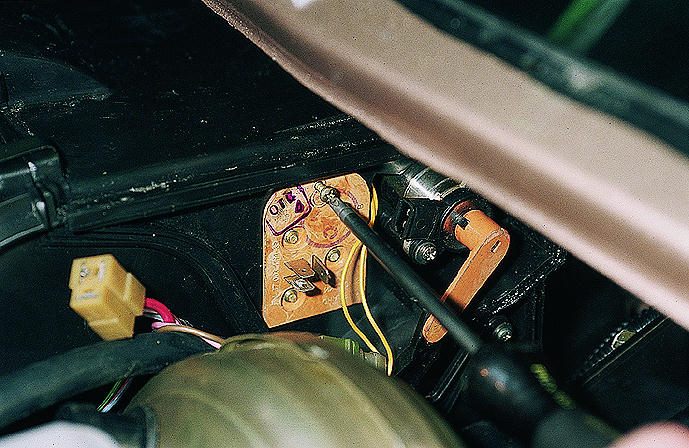

Крестообразной отверткой вывинчиваем саморез крепления резистора.

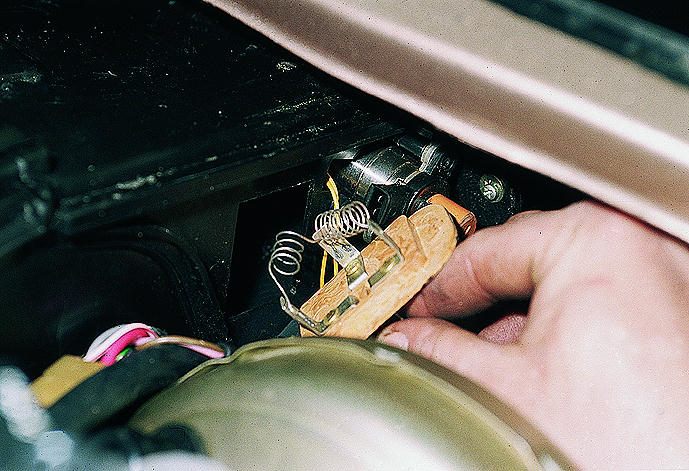

Снимаем резистор.

Сборку проводим в обратном порядке.
