4.2.1. Особенности устройства

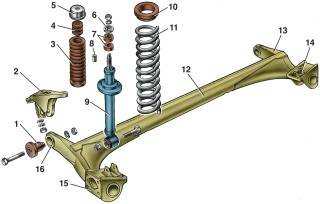

Детали задней подвески
Рис. 4.20. Детали задней подвески: 1 – резинометаллический шарнир; 2 – кронштейн крепления рычага подвески; 3 – кожух амортизатора; 4 – буфер хода сжатия; 5 – крышка кожуха; 6 – опорная шайба; 7 – подушка амортизатора; 8 – распорная втулка; 9 – амортизатор; 10 – изолирующая прокладка; 11 – пружина задней подвески; 12 – соединитель рычагов; 13 – рычаг балки задней подвески; 14 – кронштейн крепления амортизатора; 15 – фланец; 16 – втулка рычага

Балка задней подвески состоит из двух продольных рычагов 13 (рис. 4.20) и соединителя 12, которые сварены между собой через усилители.

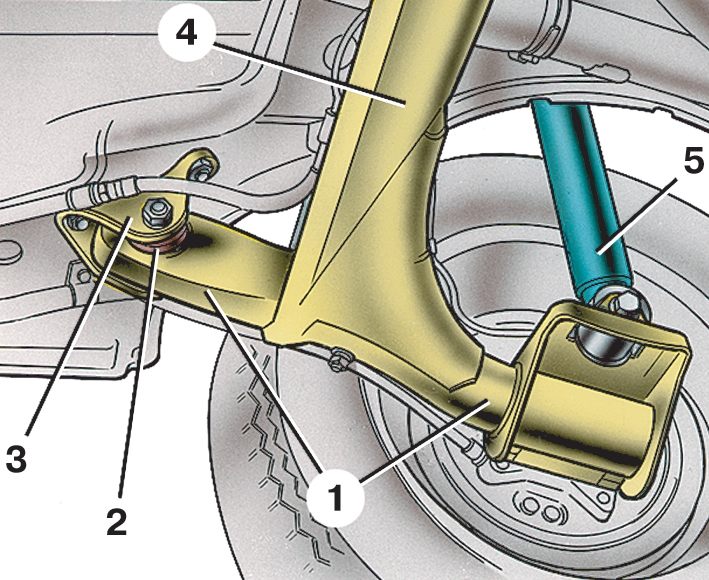

Подвеска правого заднего колеса
Рис. 4.21. Подвеска правого заднего колеса: 1 – рычаг подвески; 2 – резинометаллический шарнир; 3 – кронштейн крепления рычага подвески; 4 – соединитель рычагов; 5 – амортизатор

В задней части к рычагам подвески приварены кронштейны 14 с проушинами для крепления амортизаторов, а также фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Спереди рычаги подвески имеют приварные втулки 16, в которые запрессованы резинометаллические шарниры 1. Через шарниры проходят болты, соединяющие рычаги подвески со штампованно-сварными кронштейнами 3 (рис. 4.21), которые крепятся к лонжеронам кузова приварными болтами.

Детали задней подвески
Рис. 4.20. Детали задней подвески: 1 – резинометаллический шарнир; 2 – кронштейн крепления рычага подвески; 3 – кожух амортизатора; 4 – буфер хода сжатия; 5 – крышка кожуха; 6 – опорная шайба; 7 – подушка амортизатора; 8 – распорная втулка; 9 – амортизатор; 10 – изолирующая прокладка; 11 – пружина задней подвески; 12 – соединитель рычагов; 13 – рычаг балки задней подвески; 14 – кронштейн крепления амортизатора; 15 – фланец; 16 – втулка рычага

Пружины 11 (см. рис. 4.20) подвески опираются одним концом на чашку амортизатора 9, другим, через изолирующую резиновую прокладку 10 в опору, приваренную к внутренней арке кузова.

Крепление амортизатора
Рис. 4.22. Крепление амортизатора: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изолирующая прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт; В – точка для ориентации амортизатора

Амортизатор задней подвески гидравлический, телескопический, двухстороннего действия. Он крепится болтом 9 (рис. 4.22) к кронштейну продольного рычага подвески. Верхнее крепление амортизатора штырьевое: шток крепится к верхней опоре 5 пружины подвески через резиновые подушки и опорную шайбу 3.

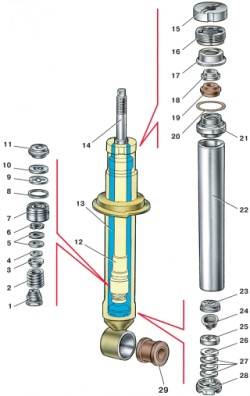

Детали амортизатора задней подвески
Рис. 4.23. Детали амортизатора задней подвески: 1 – гайка клапана отдачи; 2 – пружина клапана отдачи; 3 – тарелка клапана отдачи; 4 – шайба; 5 – диски клапана отдачи; 6 – дроссельный диск клапана отдачи; 7 – поршень; 8 – кольцо поршня; 9 – тарелка перепускного клапана; 10 – пружина перепускного клапана; 11 – ограничительная тарелка; 12 – дистанционная втулка; 13 – резервуар; 14 – шток; 15 – опора буфера сжатия; 16 – гайка; 17 – обойма сальника; 18 – защитное кольцо штока; 19 – сальник; 20 – уплотнительное кольцо резервуара; 21 – направляющая втулка штока; 22 – цилиндр; 23 – обойма клапана сжатия; 24 – пружина впускного клапана; 25 – тарелка клапана сжатия; 26 – дроссельный диск клапана сжатия; 27 – диски клапана сжатия; 28 – корпус клапана сжатия; 29 – резинометаллический шарнир

Детали амортизатора показаны на рис. 4.23.
В ступице 13 (см. рис. 4.22) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшей размерности. В отличие от ступицы переднего колеса, где внутреннее кольцо подшипника устанавливается на ступицу с гарантированным натягом, подшипник 12 на оси 14 имеет переходную посадку.
