6.7. Снятие коммутатора

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим при выключенном зажигании.

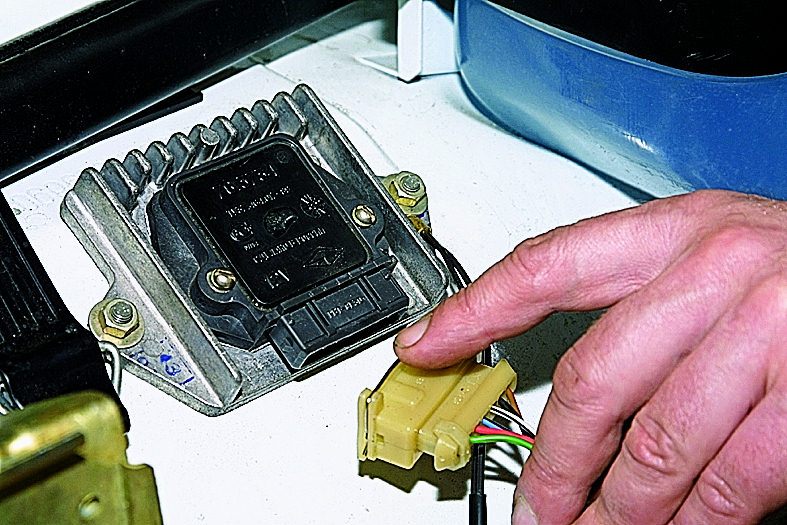

Нажав на пружинный фиксатор разъема проводов,…

…отсоединяем разъем от колодки коммутатора.

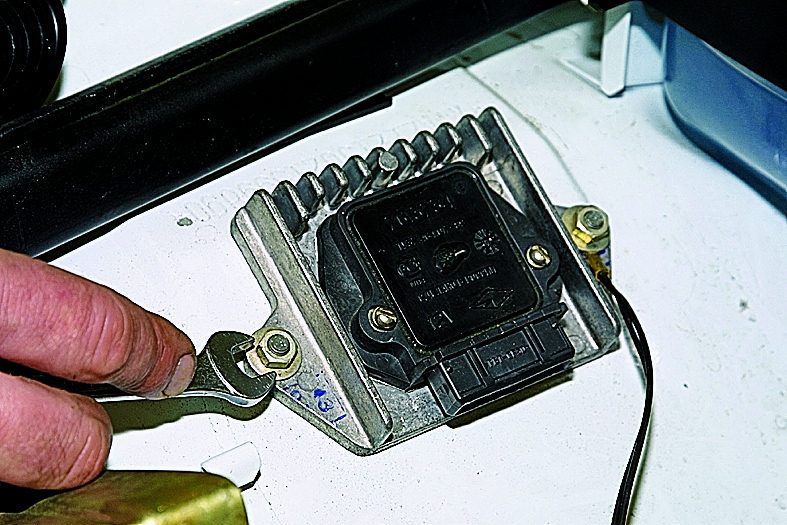

Ключом «на 10» отворачиваем две гайки крепления коммутатора к правому брызговику.

Одной из гаек крепится «массовый» провод.

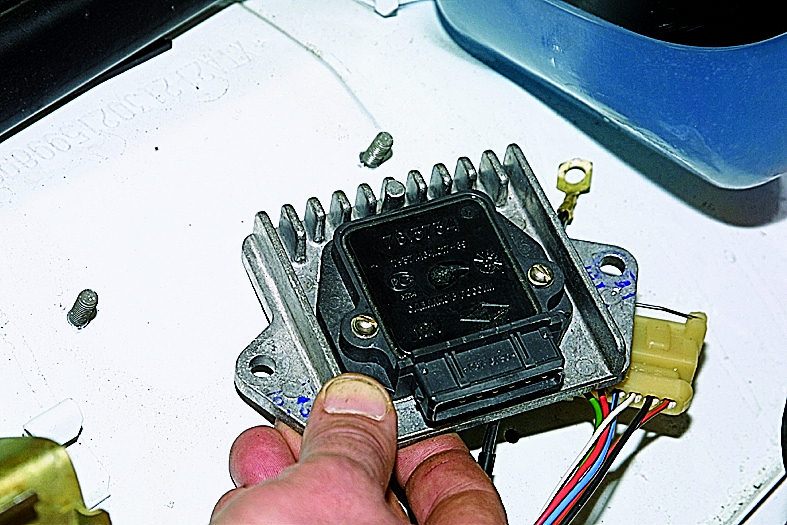

Снимаем со шпилек коммутатор.

Устанавливаем коммутатор в обратном порядке.
