10.13.5. Замена моторедуктора и датчика положения заслонки отопителя

Моторедуктор заслонки отопителя и датчик ее положения выполнены в едином блоке.

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите отопитель (см. «Снятие и установка радиатора отопителя»).

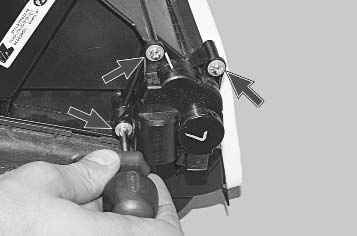

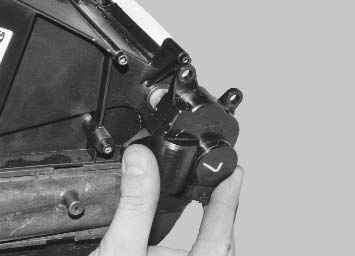

3. Выверните три винта крепления блока моторедуктора к корпусу отопителя…	4. …и снимите блок и датчик положения заслонки отопителя.

5. Установите детали в порядке, обратном снятию.
