11.11.9. Снятие и установка замка задней двери
|
|

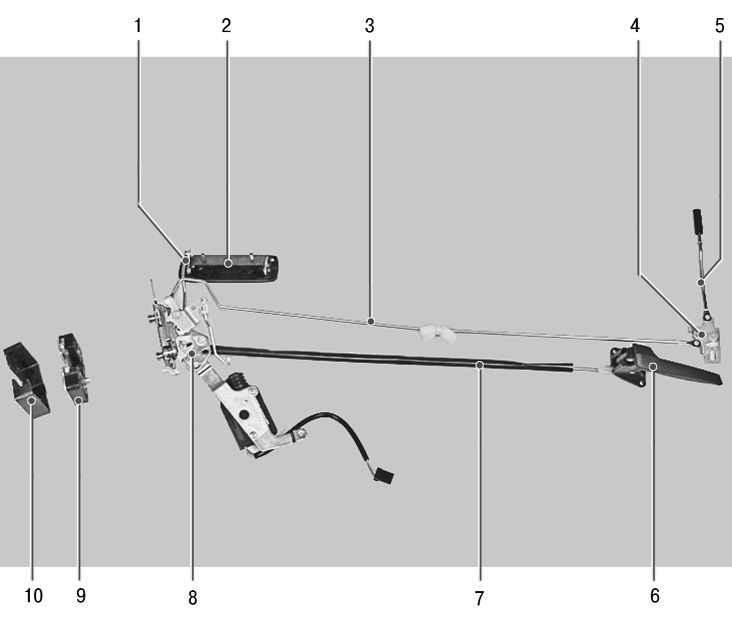

Рис. 11.3. Замок, тяги привода и ручки задней двери: 1 – тяга наружной ручки; 2 – наружная ручка; 3 – промежуточная тяга блокировки замка; 4 – промежуточный рычаг блокировки замка; 5 – тяга кнопки блокировки замка; 6 – внутренняя ручка; 7 – тяга внутренней ручки; 8 – внутренний замок; 9 – наружный замок; 10 – накладка наружного замка
|
Замок, тяги привода и ручки задней двери показаны на рис. 11.3. Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием, пассатижи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|
|
|

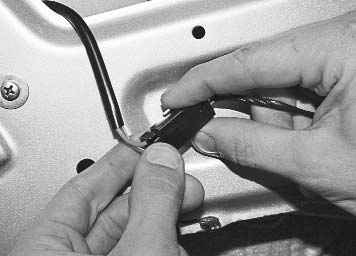

3. Сожмите фиксатор колодки…
|

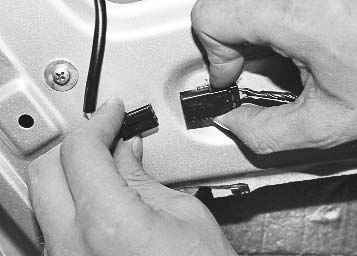

4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.
|
|
|
|
|

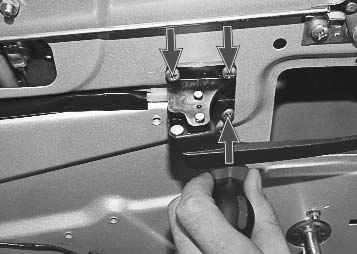

5. Выверните три винта крепления внутренней ручки двери.
|
6. Отведите ручку от внутренней панели двери.
|
|
|
|
|

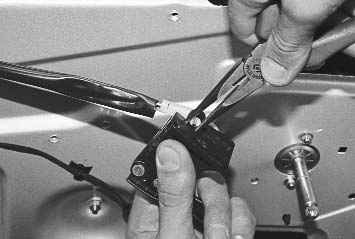

7. Сожмите фиксатор наконечника тяги привода…
|
8. …и отсоедините наконечник тяги от внутренней ручки замка.
|
|
|
|
|

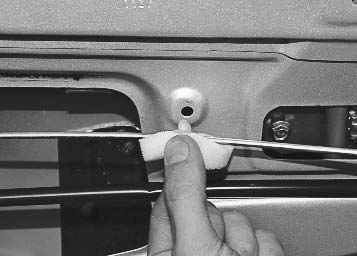

9. Поддев отверткой, отсоедините от двери держатель промежуточной тяги блокировки замка.
|

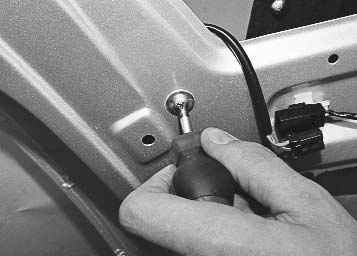

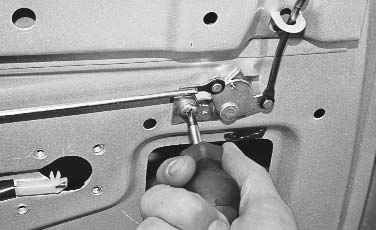

10. Выверните винт крепления промежуточного рычага блокировки замка.
|
|
|
|
|

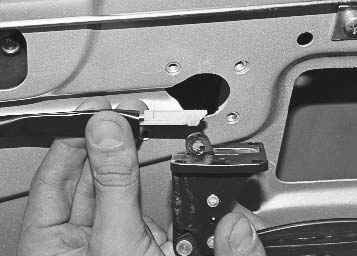

11. Опустите промежуточный рычаг вниз и выведите тягу кнопки блокировки замка из отверстия кронштейна.
|

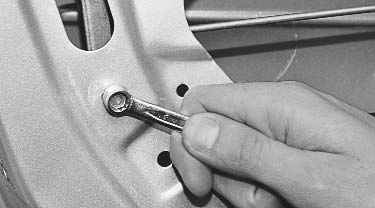

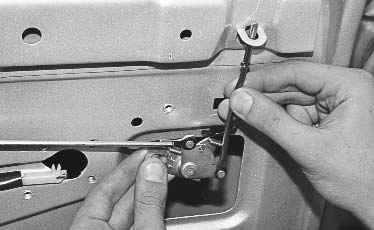

12. Выверните болт крепления направляющей стекла…
|
|
|
|
|

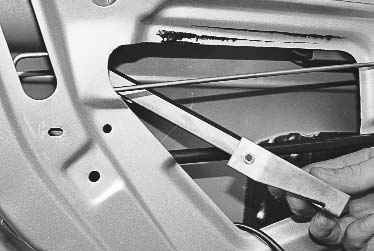

13. …и выньте направляющую из двери.
|

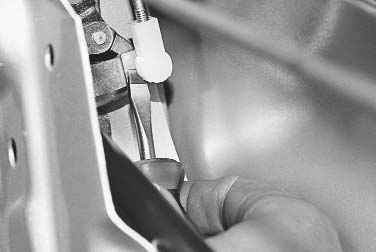

14. Подденьте отверткой наконечник тяги наружной ручки и отсоедините тягу от рычага замка.
|
|
|
|
|
15. Снимите накладку наружного замка двери.
|

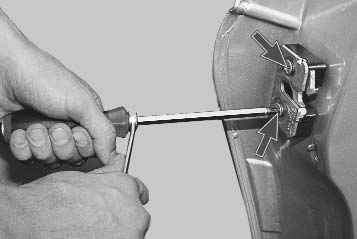

16. Выверните два винта крепления наружного замка…
|
|
|
|
|

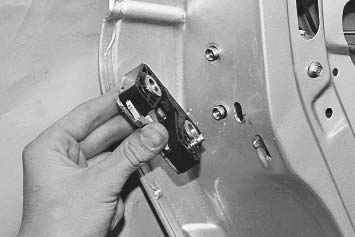

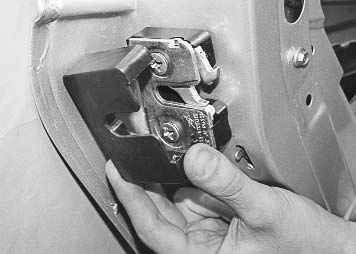

17. …и снимите замок.
|
18. Выверните винт крепления внутреннего замка...
|

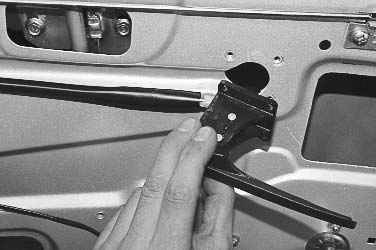

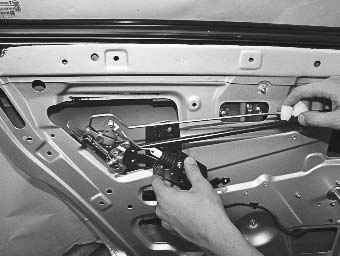

19. …и снимите внутренний замок с тягами блокировки и внутренней ручки.
20. Установите замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок аналогично регулировке замка передней двери (см. «Регулировка замка передней двери»).
|
