5.11.4. Замена сальников распределительных валов

При обнаружении следов утечки масла через сальники распределительных валов сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.

Вам потребуются: все инструменты, необходимые для снятия привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»), а также ключ «на 17», устройство для фиксации распределительных валов от проворачивания, отвертка с плоским лезвием, молоток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

4. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров»).

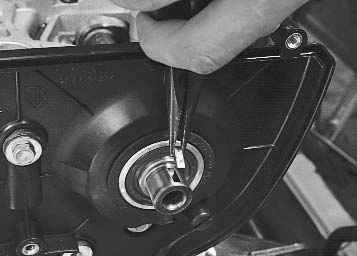

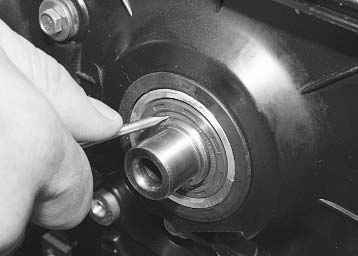

5. Выньте шпонки из канавок распределительных валов.	6. Поддев отверткой, выньте сальники.

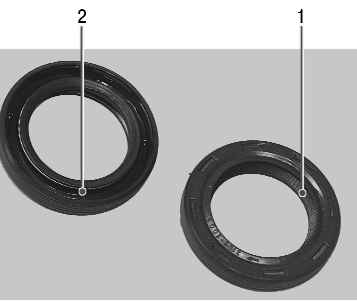

7. Перед установкой новых сальников осмотрите рабочие кромки 1. Они должна быть ровными, без вырывов, вмятин и наплывов резины. Пружины 2 сальников должны быть целыми и нерастянутыми. Смажьте рабочие кромки моторным маслом.

Полезный совет Для облегчения запрессовки сальников выполните небольшие фаски на их посадочных кромках с помощью надфиля или наждачного круга.

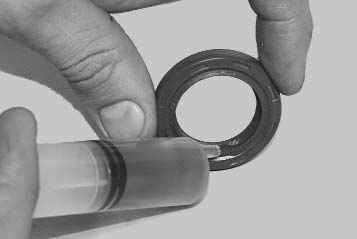

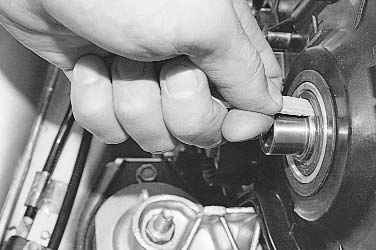

8. Смажьте рабочие кромки сальников моторным маслом.	9. Установите сальники рабочими кромками внутрь головки блока, аккуратно заправьте рабочие кромку на распределительные валы с помощью деревянной палочки...

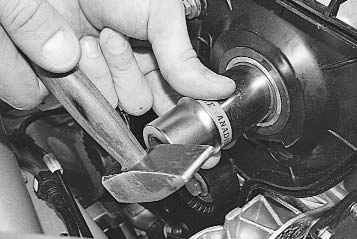

10. ...и запрессуйте до упора с помощью подходящей оправки. В качестве оправки можно использовать головку подходящего размера из набора инструментов.

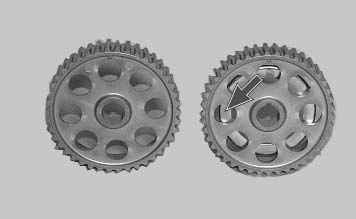

11. Установите все детали в порядке, обратном снятию. При этом шкив распределительного вала впускных клапанов установите диском, обеспечивающим работу датчика фаз, к двигателю. Аналогично установите шкив распределительного вала выпускных клапанов. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика») и ремня привода генератора (см. «Замена ремня привода генератора»).
