11.12. Рычаг ручного тормоза

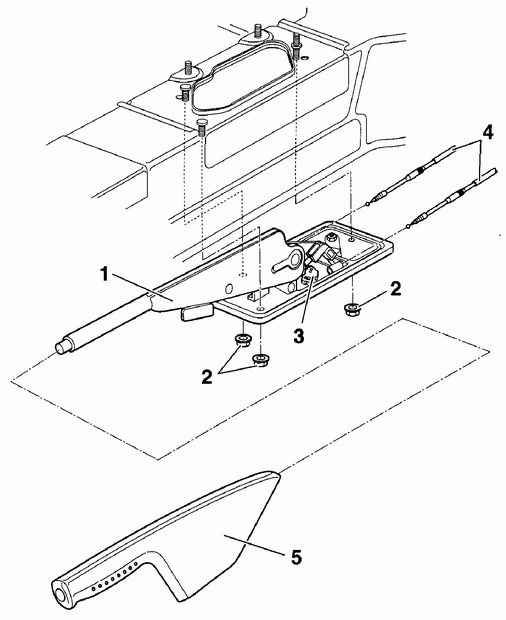

Элементы крепления рычага ручного тормоза

1 – рычаг ручного тормоза,
2 – гайка, 25 Нм,
3 – компенсатор,

4 – троса ручного тормоза,
5 – декоративная отделка рычага ручного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите отделку задней части центральной консоли.

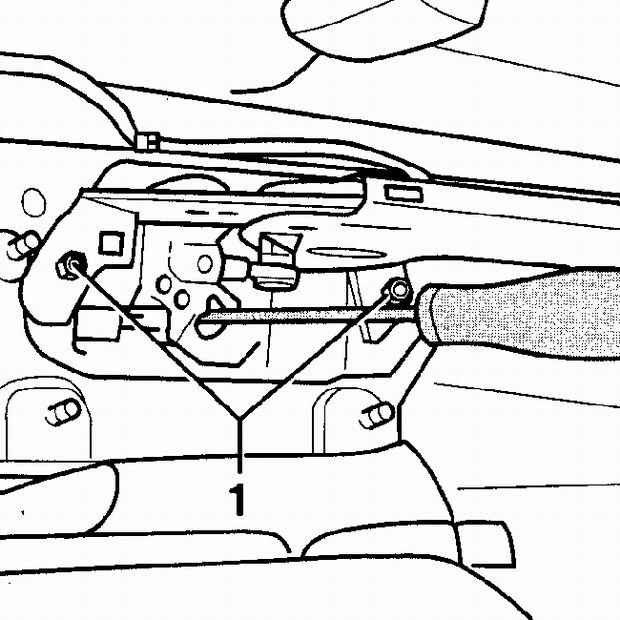

	2. Отвинтите две гайки (1), крепящие основание рычага ручного тормоза. Лезвием отвертки через отверстие в основании рычага ручного тормоза, перемещая вниз, отсоедините трос ручного тормоза от рычага.
3. Снимите рычаг ручного тормоза.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соедините трос ручного тормоза с компенсатором.

2. Привинтите гайки крепления рычага ручного тормоза и затяните их моментом 25 Нм.

3. Проверьте и, при необходимости, отрегулируйте работу тросов ручного тормоза.

4. Установите декоративную отделку задней части центральной консоли.
