7.3.3. Корректировка положения фары

ПРИМЕЧАНИЕ На рисунках изображена левая фара. Корректировка положения левой фары аналогична работам по корректировке правой фары. Если при проверке положения фары после ее установки вы обнаружили неравномерные зазоры между фарой и кузовом, необходимо откорректировать ее положение.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

Снимите решетку радиатора.

Снимите кожух переднего бампера.

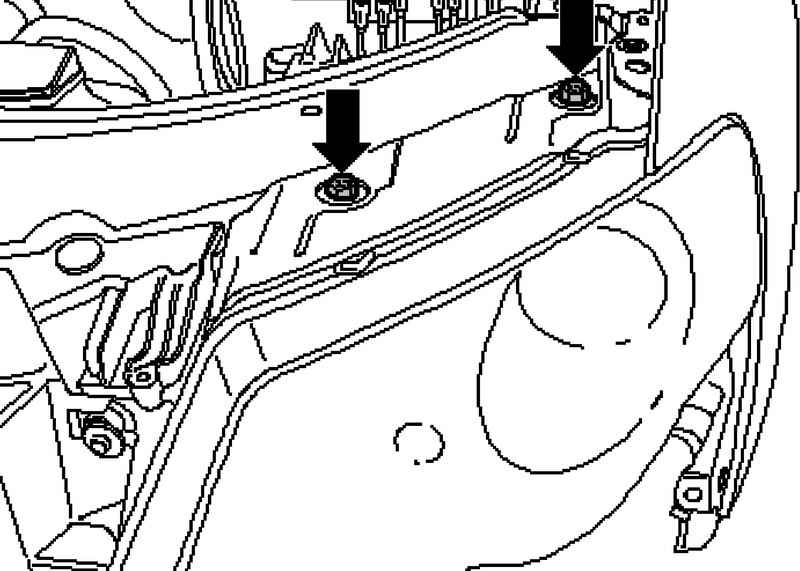

Рис. 7.46. Верхние крепежные болты фары

Открутите верхние крепежные болты фары (рис. 7.46).

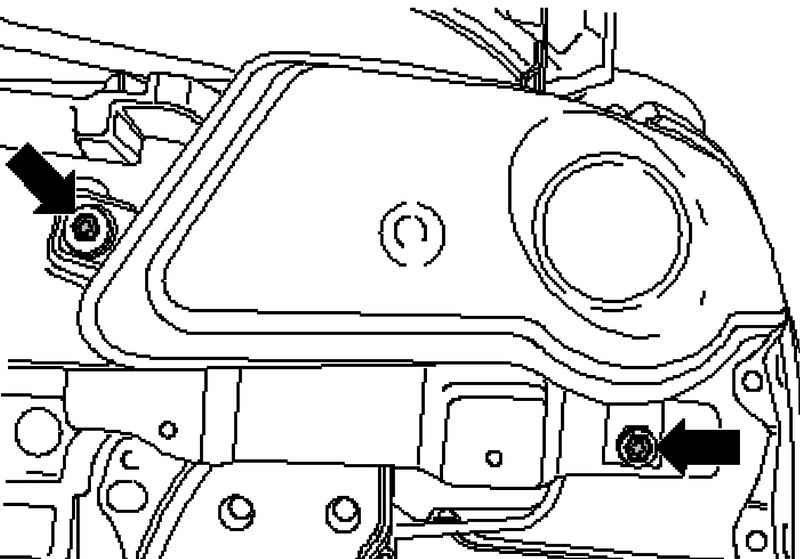

Рис. 7.47. Нижние крепежные болты фары

Открутите нижние крепежные болты фары (рис. 7.47).

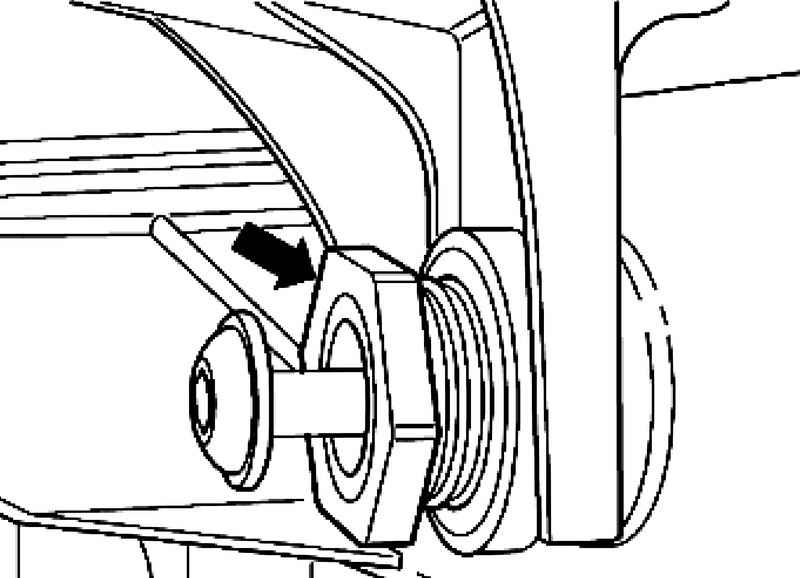

Рис. 7.48. Регулировочная втулка

Подогоните зазоры с кузовом, откручивая или закручивая регулировочную втулку внизу слева или внизу справа на фаре (рис. 7.48).

Затяните все резьбовые соединения с предписанным моментом затяжки.

Вновь проверьте положение фары и при необходимости откорректировать зазоры.

Установите кожух переднего бампера.

Установите решетку радиатора.

Проверьте работу фары, включая все ее функции.

ПРИМЕЧАНИЕ После демонтажа фары или ее подгонки к кузову всегда необходимо проводить ее регулировку.

Проверьте настройку фар, при необходимости – отрегулируйте.
