15.2.3. Снятие и установка

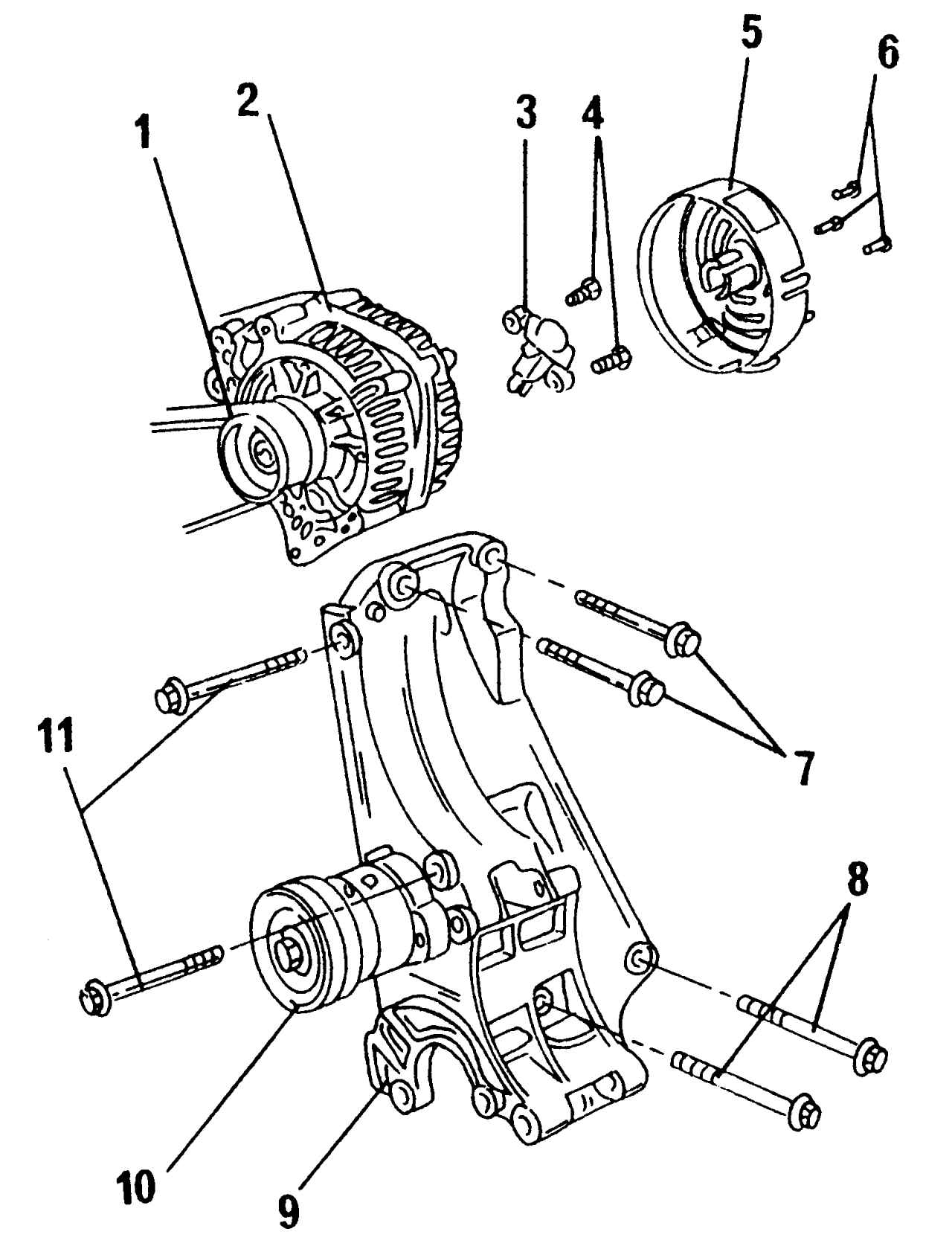

Рис. 319. Детали крепления генератора: 1 — поликлиновой ремень; 2 — генератор; 3 — регулятор напряжения; 4 — болты, М4 х 25; 5 — крышка; 6 — болты М3; 7 — болты, М10 х 55, 45 Н·м; 8 — болты, М10 х 70, 30 Н·м; 9 — кронштейн; 10 — ролик натяжения ремня; 11 — болты, М8 х 85, 25 Н·м

На рис. 319 показаны детали крепления генератора.

Для снятия генератора необходимо выполнить следующие операции:

- отсоединить отрицательный провод от аккумуляторной батареи;

- отсоединить контактный разъем на задней крышке генератора. Отсоединить провод от отключенного зажима;

- ослабить натяжное устройство клинового ремня, как описано в подразд. 4.3.3, и ослабить оба болта крепления генератора;

- отжать генератор внутрь и снять ремень;

- вынуть болт крепления генератора внизу и снять генератор.

Установка генератора проводится в обратной последовательности. Необходимо вставить ремень в канавки шкива и отжать генератор наружу. Удерживая генератор в этом положении, слегка затянуть болты. Отрегулировать натяжение ремня привода генератора (см. подразд. 4.3.3).
