15.3.2. Снятие и установка стартера

Для снятия стартера необходимо выполнить следующие операции:

- отсоединить отрицательный провод от аккумуляторной батареи;

- установить переднюю часть автомобиля на опоры;

- прежде чем отсоединять провода от стартера, надо отсоединить черную пластмассовую крышку и электрический разъем от выключателя со втягивающим магнитом. Эти детали показаны стрелками на рис. 328;

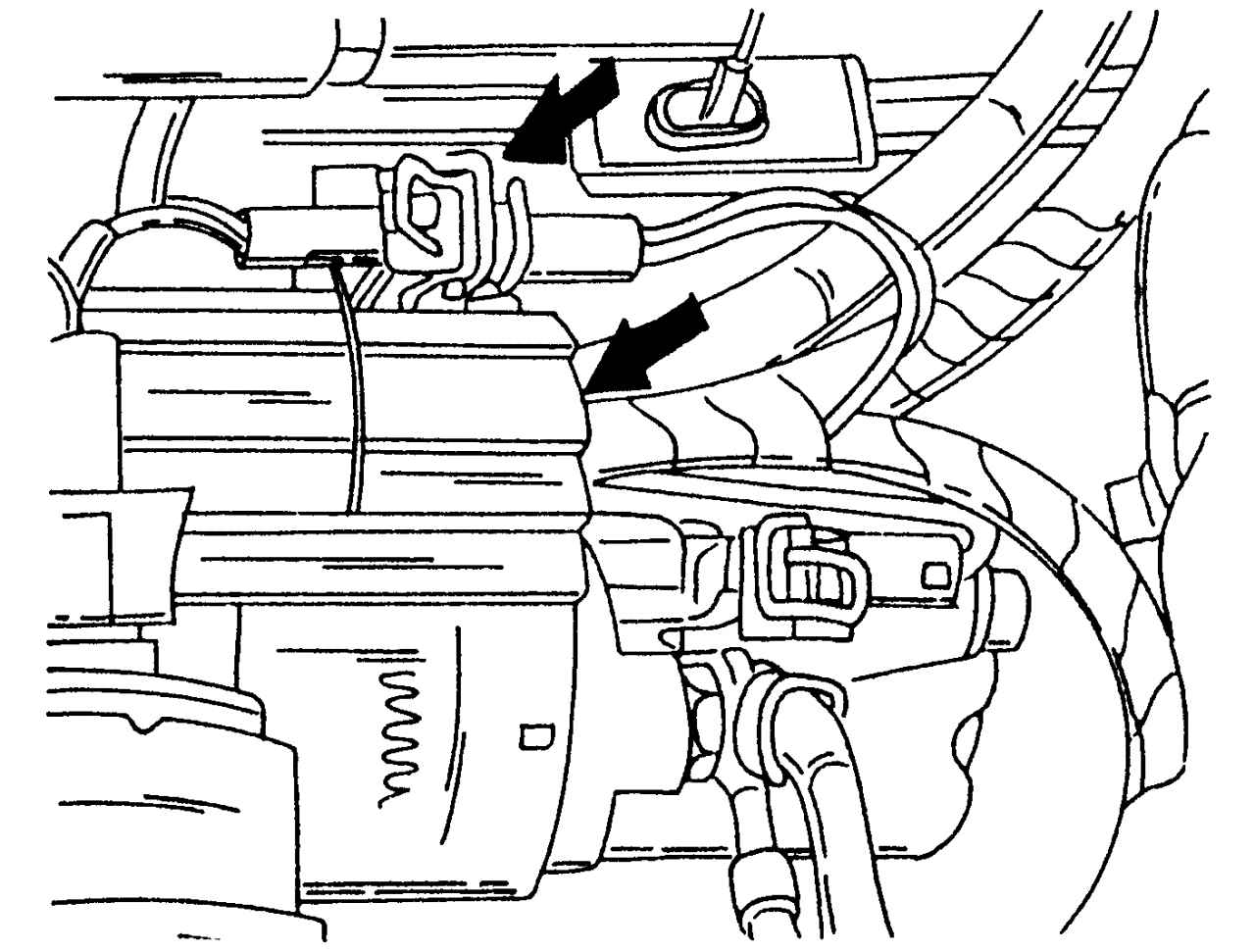

Рис. 328. Расположение черной пластмассовой крышки и электрического разъема на втягивающем реле

- отсоединить контактный разъем 1 («50») от втягивающего реле и отвернуть гайку 2 от контактного разъема «30». Отвести провода в сторону (см. рис. 329);

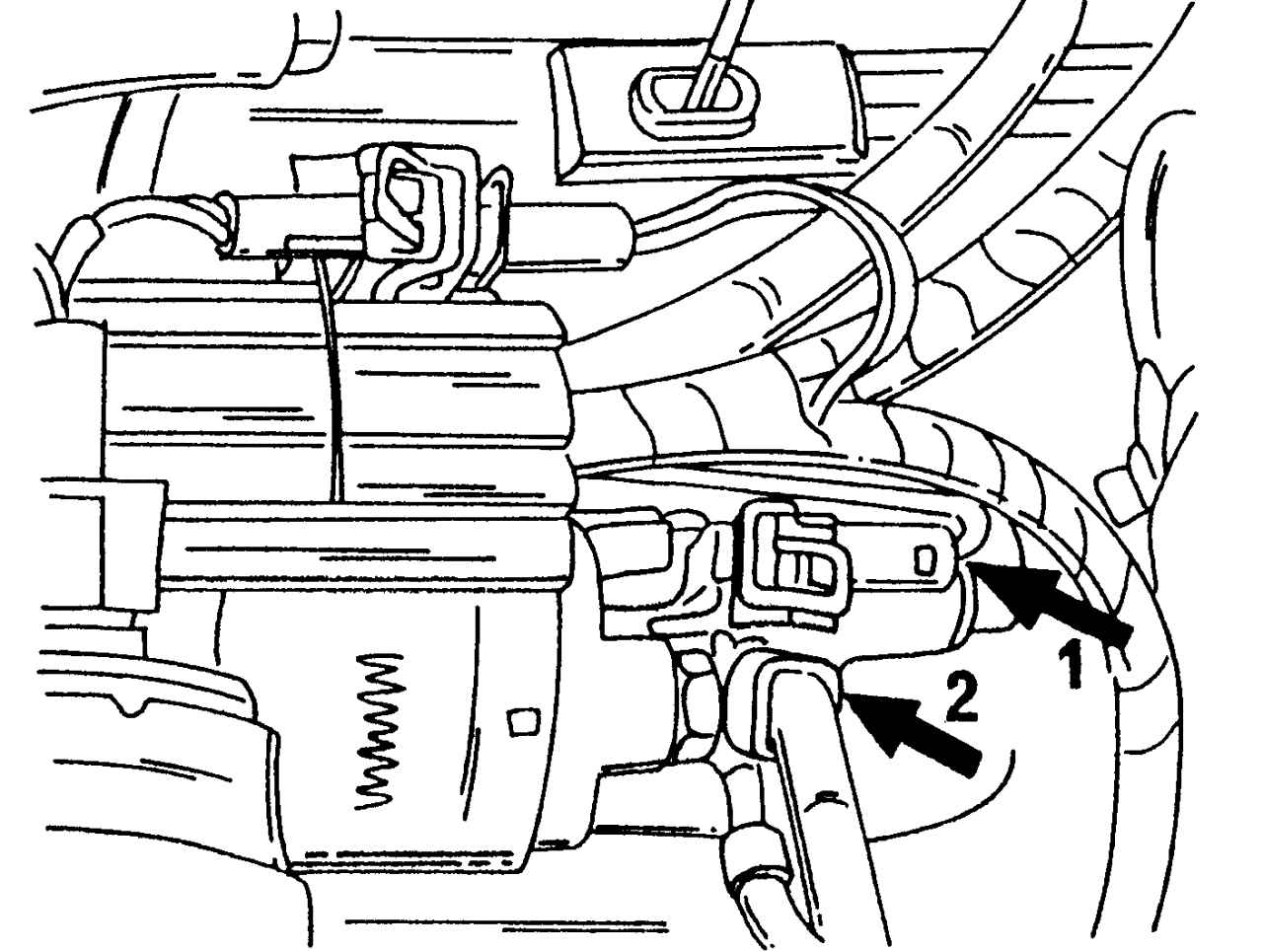

Рис. 329. Отсоединение контактного разъема «50» и гайки от контактного разъема «30»: 1 — контактный разъем «50»; 2 — контактный разъем «30»

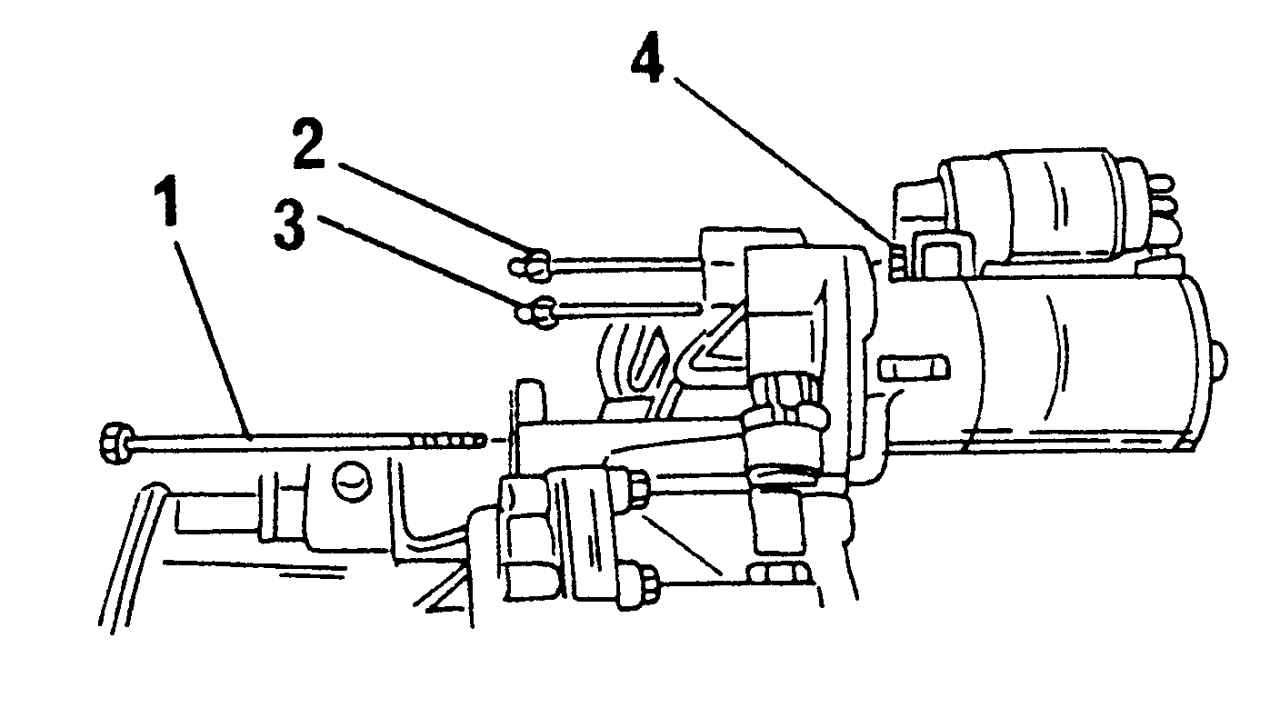

Рис. 330. Расположение различных болтов крепления: 1 — болт, М8х160, 45 Н·м; 2 — болт, М8х70, 60 Н·м; 3 — болт, М8х70, 60 Н·м; 4 — гайка болта 3

- отвернуть гайки и болты узла крепления. Не все болты имеют одинаковую длину. Вынуть стартер.

Установка стартера проводится в обратной последовательности. Следите за правильностью подключения проводов. Затяните крепление вывода 2 (см. рис. 329) моментом 13 Н·м. Болты и гайки, показанные на рис. 330, затягивать указанными моментами затяжки. После установки следует присоединить аккумуляторную батарею, затем ввести код радиоприемника, установить время.
