15.4.1. Извлечение и установка лампы

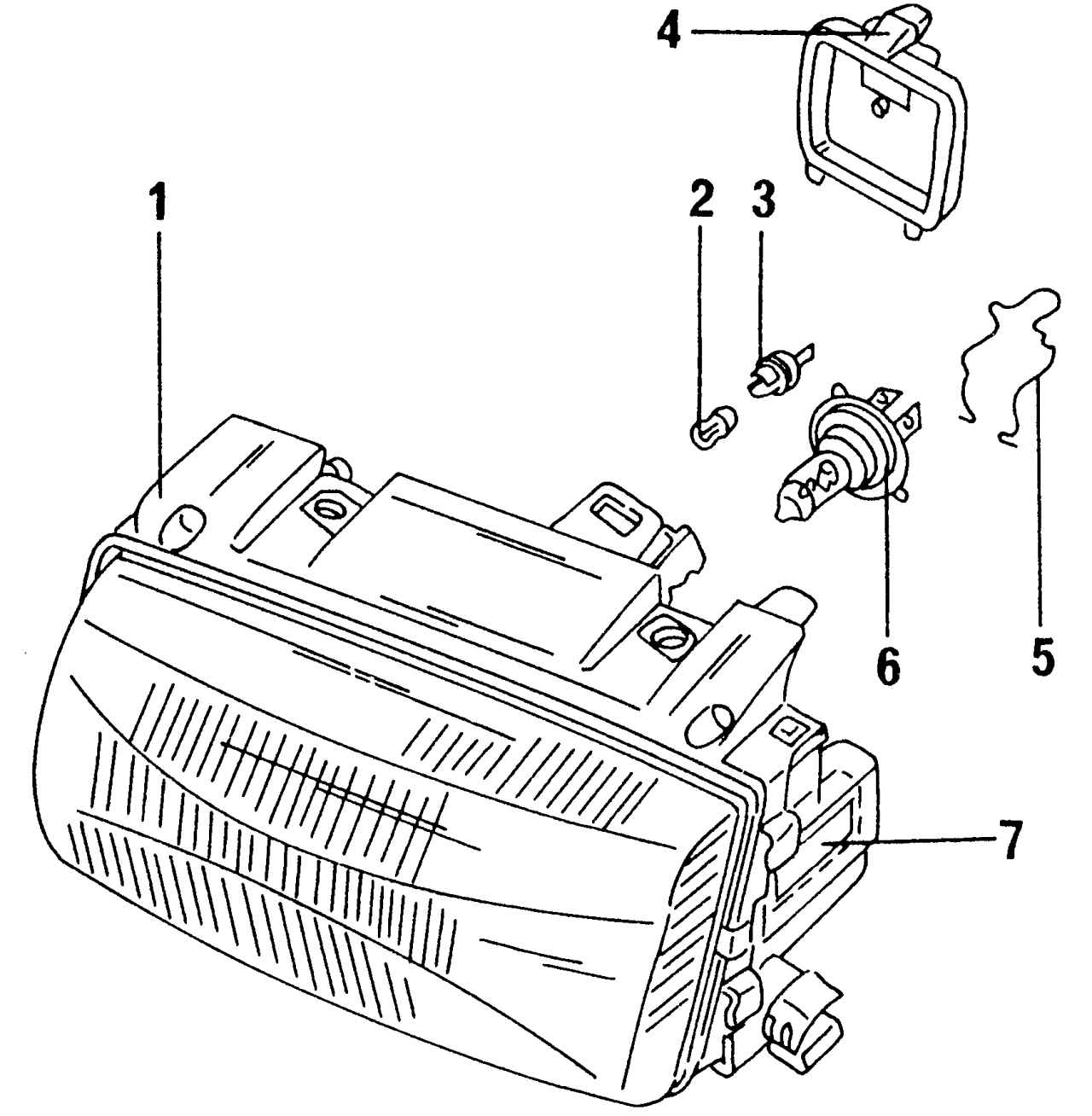

Рис. 331. Детали фары: 1 — фара; 2 — лампа стояночного света; 3 — патрон лампы стояночного света; 4 — крышка; 5 — предохранительный пружинный зажим; 6 — лампа с двойной нитью накаливания; 7 — сервопривод регулировки дальности освещения

На рис. 331 показано устройство фары.

Для извлечения и установки лампы нужно проделать следующее:

- из моторного отсека снять защитную крышку;

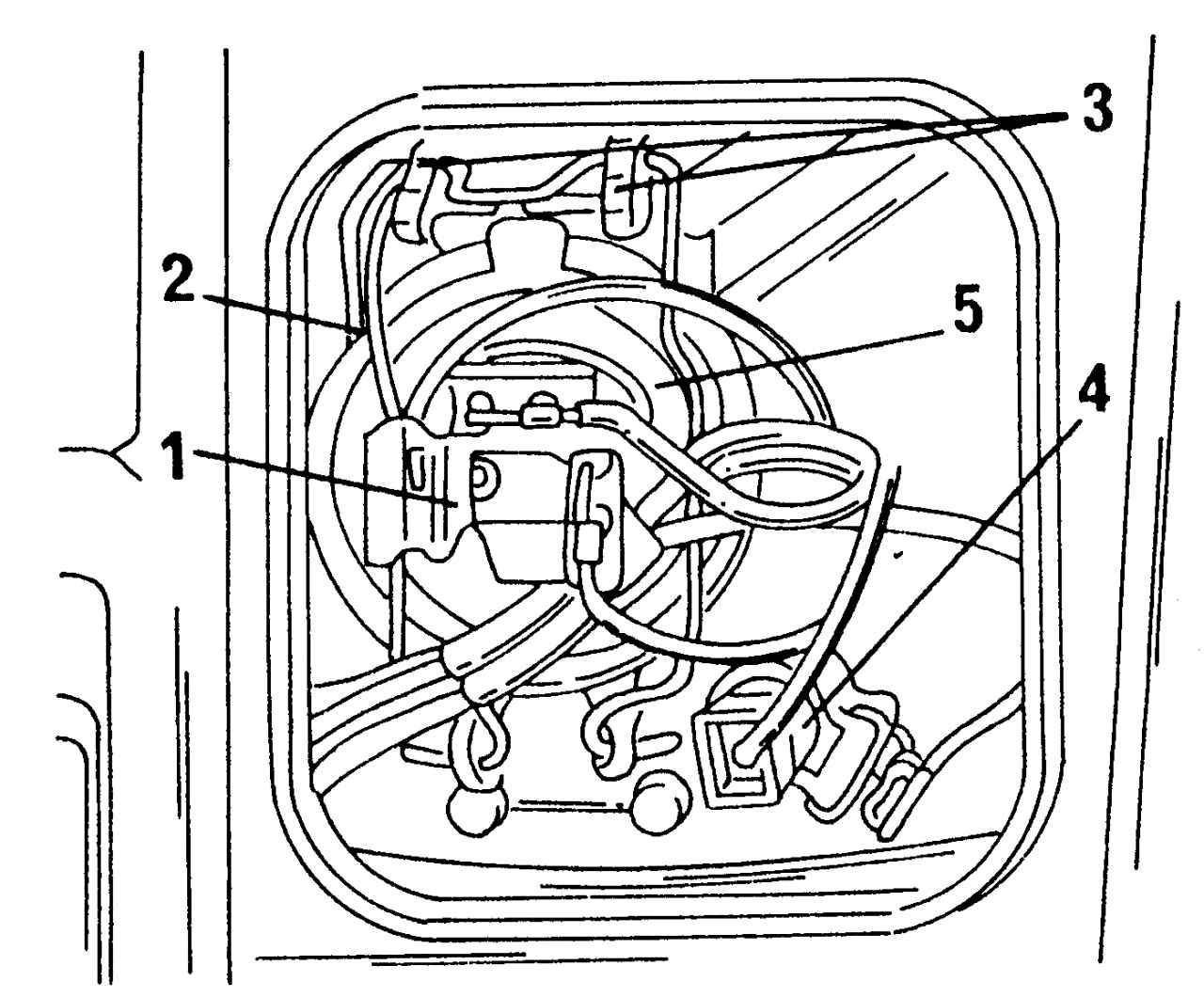

Рис. 332. Вид соединений на внутренней стороне фары: 1 — электрический соединитель; 2 — предохранительный зажим; 3 — предохранительные язычки; 4 — лампа стояночного света; 5 — лампа фары

- отсоединить электрический соединитель от патрона лампы 5 фары (рис. 332);

- приподнять предохранительный зажим 2 над обоими язычками 3 и вынуть лампу из вставки фары. Не берите новую лампу пальцами. Вставлять лампу таким образом, чтобы язычки патрона лампы заходили в пазы рефлектора. После замены лампы фары всегда проверять регулировку фар и в случае необходимости отрегулировать. Лучше проверить регулировку фар в автосервисе.
