10.9.4. Предохранители

Рис. 10.88. Основные блоки реле-предохранителей

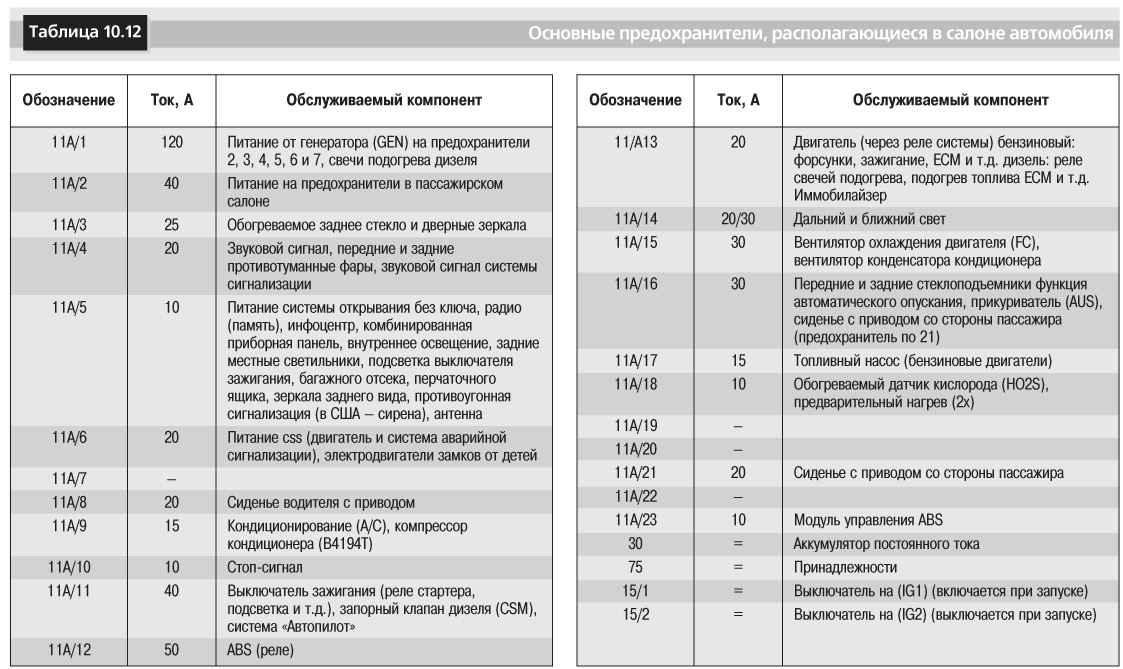

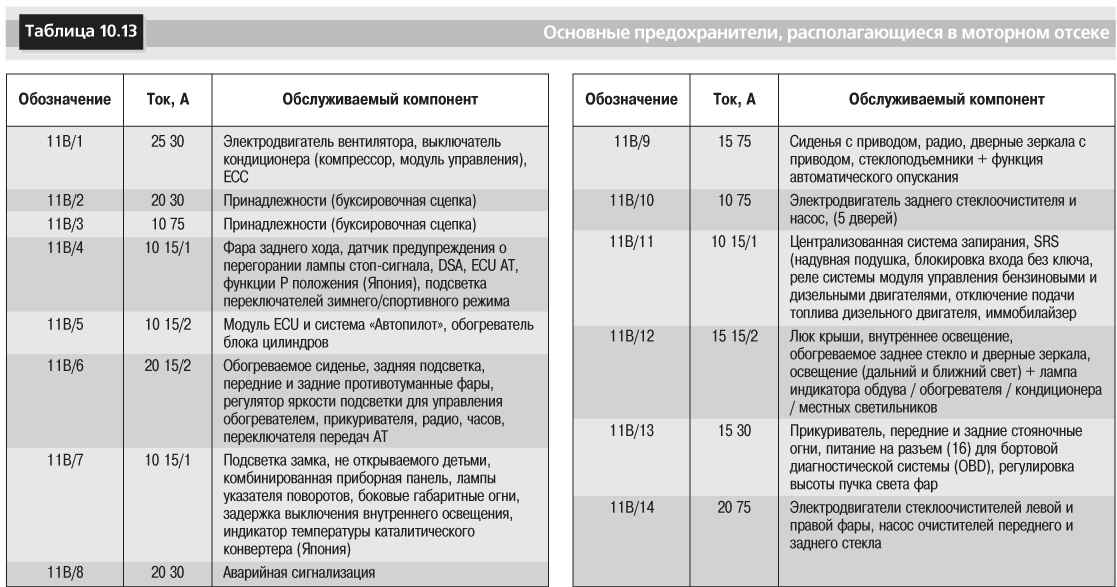

В табл. 10.12, 10.13 приведены основные предохранители электрической системы автомобиле Volvo S40, располагающиеся в салоне и моторном отсеке. На рис. 10.88 показано расположение блоков. На рис. 10.89 показано расположение предохранителей в блоках: блок 11А — в отсеке двигателя; блок 11В — в салоне.

Рис. 10.89. Расположение предохранителей в блоках

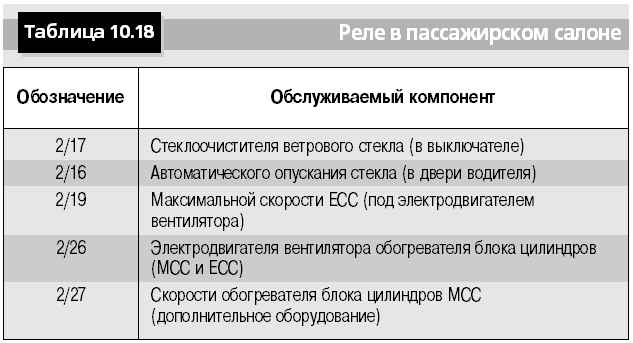

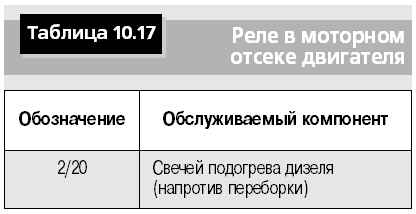

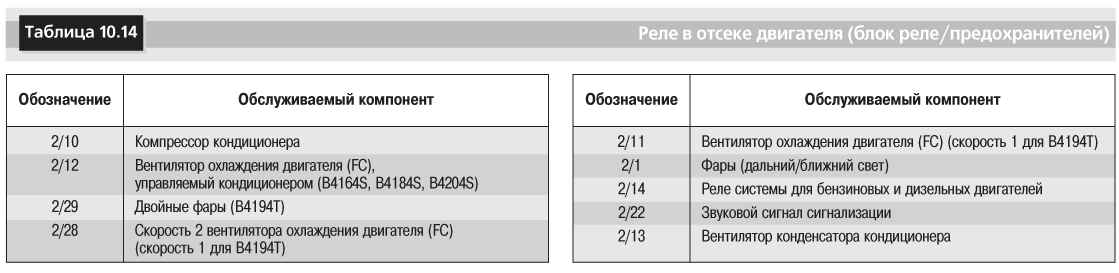

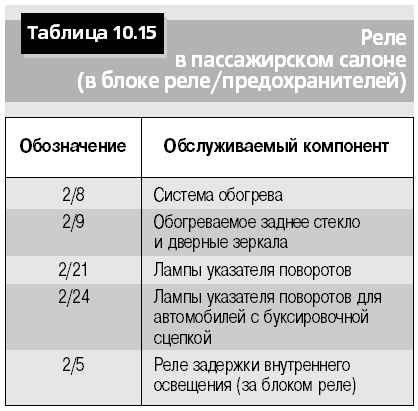

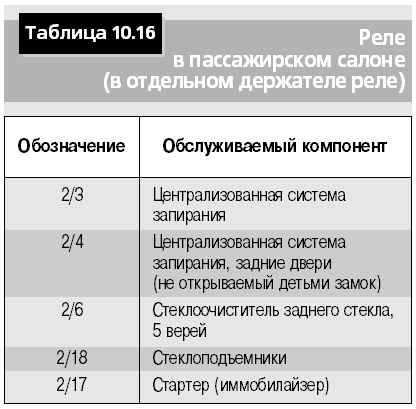

В табл. 10.14,10.15,10.16,10.17,10.18 приведены реле, располагающиеся в различных частях автомобиля. На рис. 10.90 и 10.91 показано расположение этих реле.

Рис. 10.90. Расположение реле отсека двигателя

Рис. 10.91. Расположение реле в салоне автомобиля и багажном отсеке
