5.2.11. Снятие и установка насоса гидроусилителя, автомобили с 6-цилиндровым бензиновым двигателем

Снятие (кроме A4 с двигателем 3,0 л)
Снимите поликлиновой ремень.
Открутите ременной шкив насоса, для этого в качестве контропоры используйте ключ для двух отверстий.

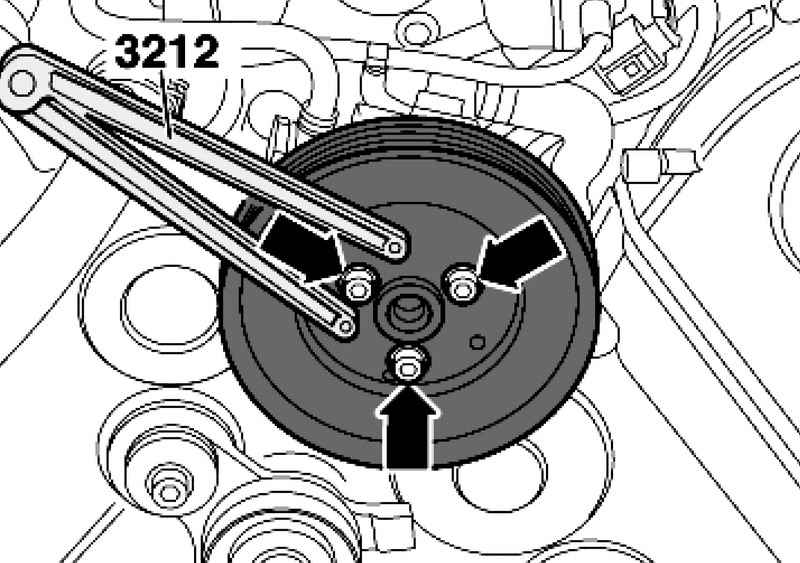

Ременной шкив насоса гидроусилителя
Рис. 5.33. Ременной шкив насоса гидроусилителя


Снимите катушку зажигания (рис. 5.33)

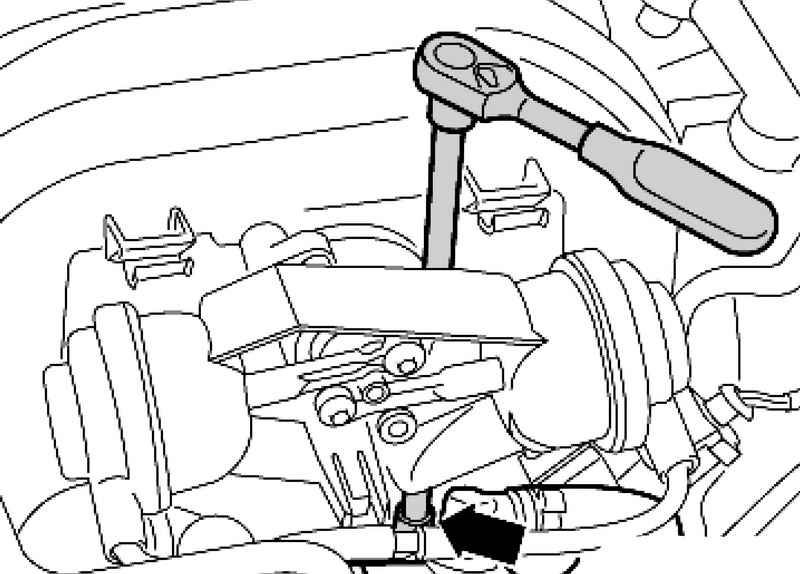

Выкручиваине крепежного винта насоса гидроусилителя
Рис. 5.34. Выкручиваине крепежного винта насоса гидроусилителя


Задний крепежный винт насоса гидроусилителя выкрутите с помощью торцевого ключа с удлинителем (рис. 5.34)
Выкрутите пустотелый винт 1.

Винты крепления насоса гидроусилителя
Рис. 5.35. Винты крепления насоса гидроусилителя


Отсоедините всасывающий шланг 2 (рис. 5.35)
Выкрутите винты и снимите насос гидроусилителя с креплением.

ПРИМЕЧАНИЕ
Под место напорных гидравлических линий подложите тряпку, чтобы на нее капало гидравлическое масло.

Установка
Установка осуществляется в обратной последовательности.

ПРИМЕЧАНИЕ
Уплотнения и уплотнительные кольца замените.

Перед установкой нового насоса на стороне всасывания залейте гидравлическое масло и проверните от руки, чтобы масло вышло на стороне напора.
Все соединения шлангов закрепите новыми хомутами.
От руки вращайте ступицу, пока масло не пойдет со стороны нагнетания.
Установите роторный насос.
На пустотелый винт установите новые уплотнительные кольца.
Затяните пустотелый винт напорного шланга.
Установите всасывающий трубопровод.
Закрутите шкив крыльчатого насоса.
Установите поликлиновой ремень.
Проверьте уровень рабочей жидкости в гидравлической системе.
