5.2.3. Снятие и установка рулевой колонки

Снятие
Снимите подушку безопасности со стороны водителя.

Снятие рычага регулировки рулевой колонки

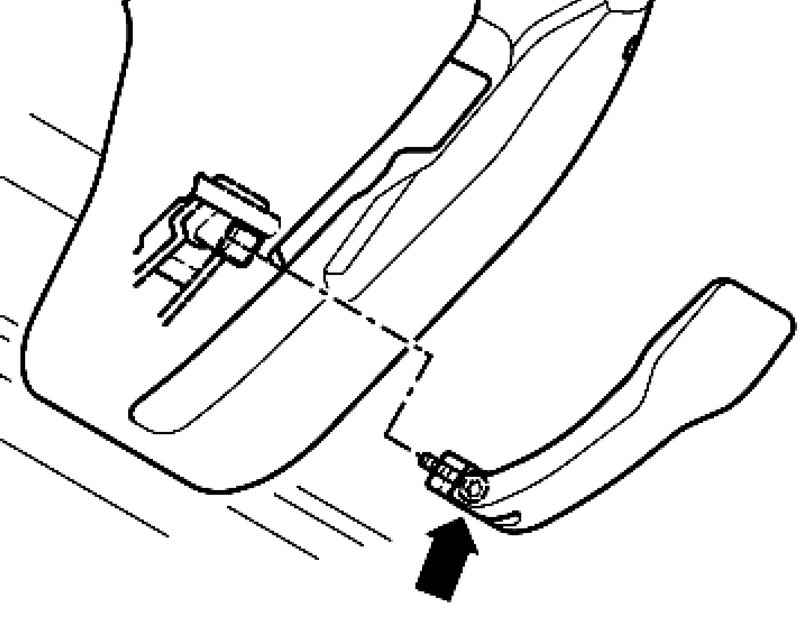

Рис. 5.12. Снятие рычага регулировки рулевой колонки


Снимите рычаг регулировки рулевой колонки (рис. 5.12).
Снимите рулевое колесо с подушкой безопасности.
Снимите обивку переключателя на рулевой колонке.
Снимите подрулевой переключатель
Чтобы предотвратить разъединение верхней и нижней частей рулевой колонки при снятии с рулевого механизма, необходимо предусмотреть защиту.
Если верхнюю и нижнюю части рулевой колонки слишком сильно раздвинуть или ввести друг в друга, то зубчатое зацепление разъединится.
Таким оразом при дальнейшей эксплуатации возможно появление стуков, если зубья не встанут в свое первоначальное положение.
Установите защиту рулевой колонки перед снятием

Установка проволоки

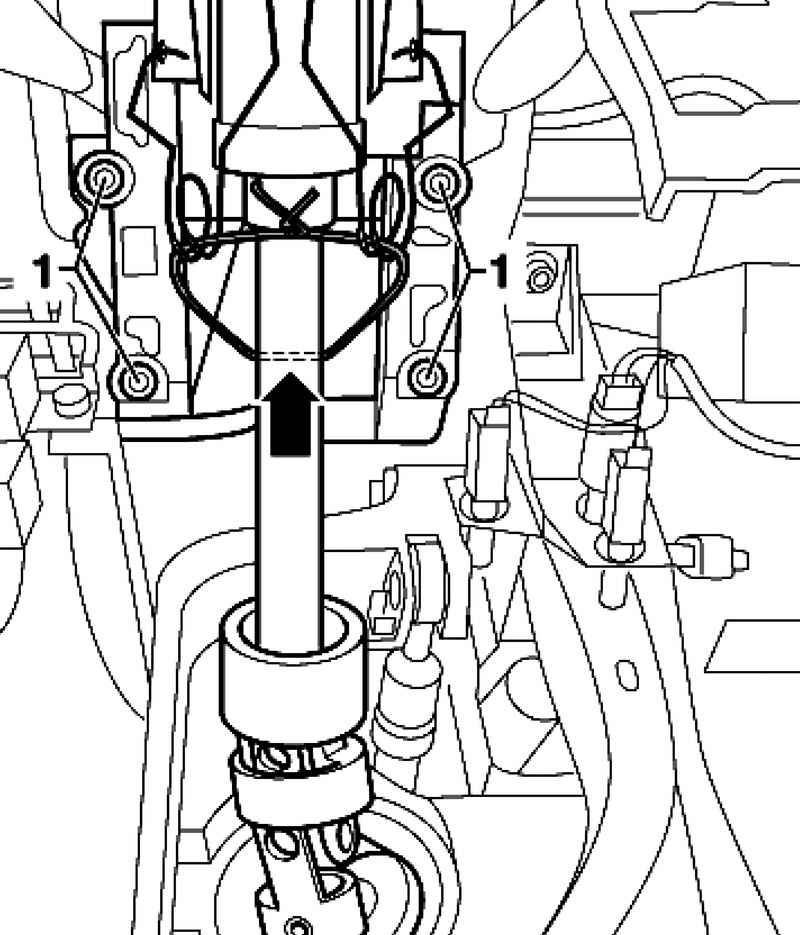

Рис. 5.13. Установка проволоки


Протяните проволоку или хомут сквозь отверстие в нижней части рулевой колонки и пружину (рис. 5.13).
Проволоку или хомут можно протянуть также также через пружину и карданный шарнир с крестовиной.
Отсоедините штекер от выключателя стартера/ зажигания и считывающей катушки.
На автомобилях с автоматической коробкой передач необходимо отцепить блокиратор.
Перед этим рычаг переключения переведите в положение «Р».

Положения замка зажигания

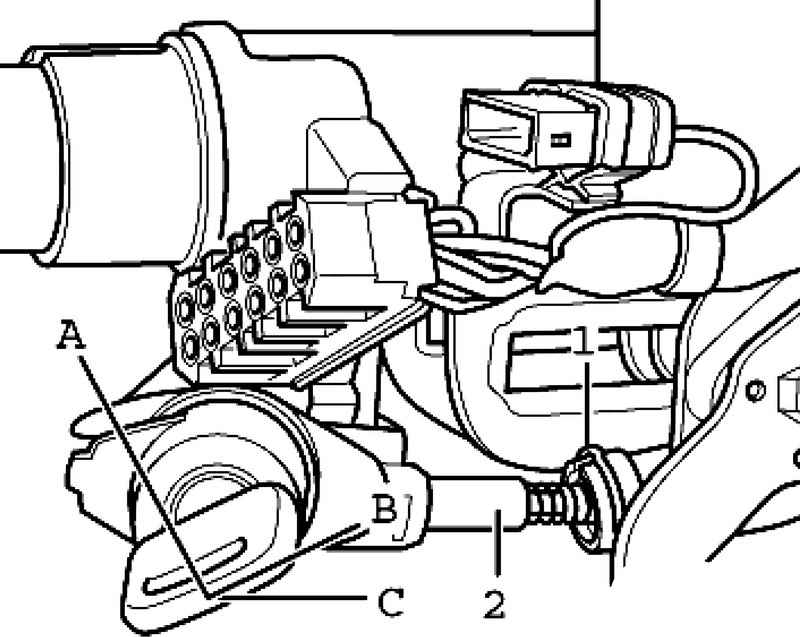

Рис. 5.14. Положения замка зажигания


Ключ зажигания установите в положение «B» зажигание «вкл» (рис. 5.14).
Немного приподнимите блокирующий крюк 1 и извлеките блокиратор 2 из корпуса замка зажигания.
Ослабьте винт.

Отсоединение нижней части рулевой колонки от усилителя рулевого управления
Рис. 5.15. Отсоединение нижней части рулевой колонки от усилителя рулевого управления


Отсоедините нижнюю часть рулевой колонки от усилителя рулевого управления (рис. 5.15).
Выкрутите болты 1

Снятие рулевой колонки в сборе

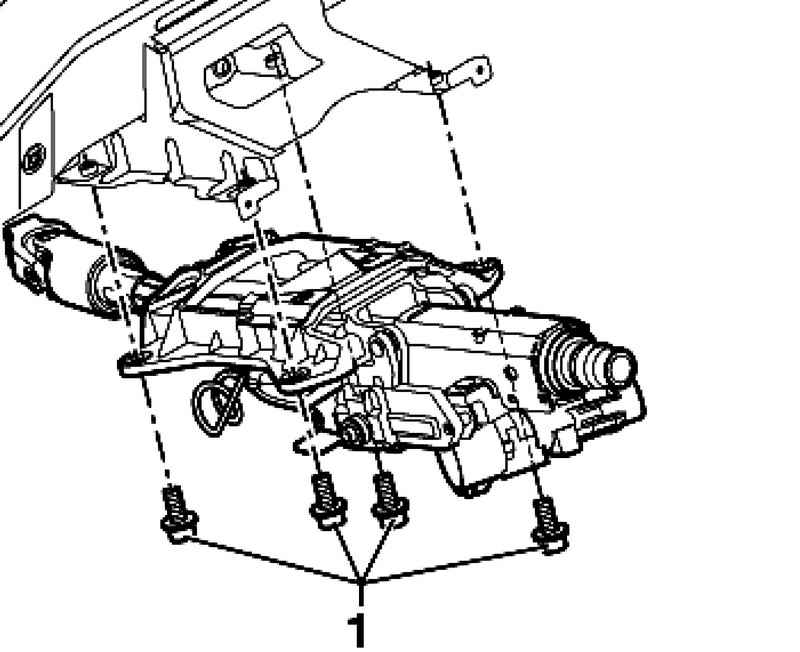

Рис. 5.16. Снятие рулевой колонки в сборе


Извлеките рулевую колонку (рис. 5.16).

Установка
Установка осуществляется в обратной последовательности.
При установке особое внимание обращайте на следующее.
Новые рулевые колонки, поставляемые как запчасти, зафиксированы с помощью транспортировочной защиты.
После установки рулевой колонки в автомобиль эту защиту необходимо снять.
Установите рулевую колонку и вкрутите винты 1, но не затягивайте (рис. 5.16).
Установите шарнир рулевой колонки на усилитель рулевого управления и вкрутите винт (рис. 5.15).
Выровняйте рулевую колонку без напряжения относительно шестерни усилителя рулевого управления
Затяните винты рулевой колонки/крепежной пластины.
Затяните винт шарнира рулевой сервопередачи.
Снимите транспортировочную/ монтажную защиту.
У автомобилей с автоматической коробкой передач закрепите блокиратор.

Положения замка зажигания

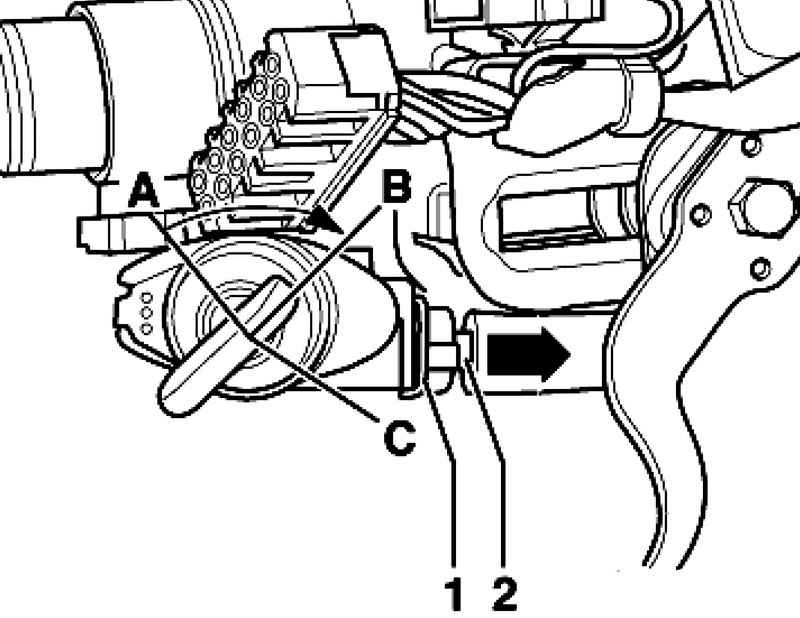

Рис. 5.17. Положения замка зажигания


Для закрепления блокиратора переведите ключ зажигания в положение «B» зажигание «вкл» (рис. 5.17).
Рычаг переключения переведите в положение «Р».
Вставьте блокиратор 2 в корпус замка зажигания. При этом следите, чтобы блокирующий крюк 1 зашел в зацепление.
