12.4.1. Снятие редуктора заднего моста

Отверните гайки, крепящие соединительные хомуты выхлопных труб. Отсоедините и снимите заднюю секцию системы выпуска.

Рис. 11.4. Расположение меток совмещения и болтов крепления карданного вала к фланцу редуктора заднего моста

Проверьте, есть ли метки совмещения на карданном валу и фланце редуктора заднего моста (см. рис. 11.4). При отсутствии меток нанесите их.

Выверните болты крепления фланца карданного вала к фланцу редуктора заднего моста и мягкой проволокой закрепите карданный вал на кронштейнах системы выпуска отработавших газов.

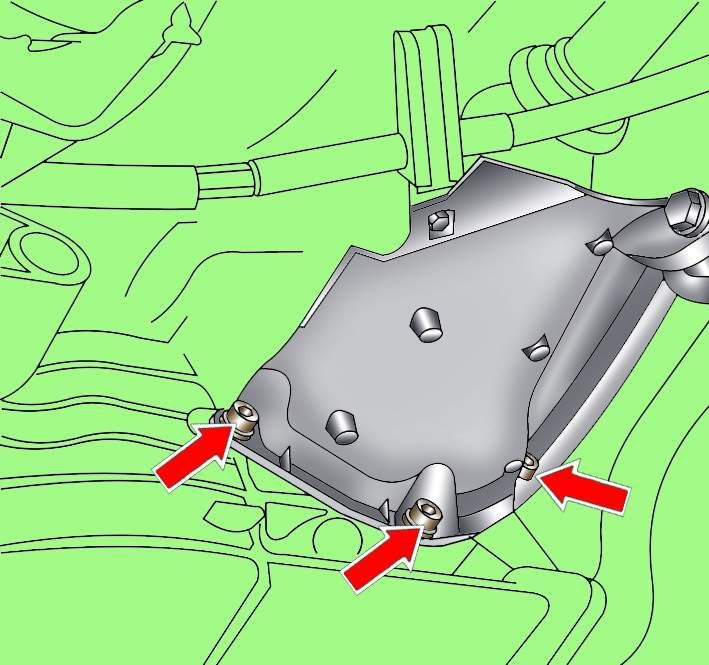

Рис. 11.7. Расположение болтов крепления термозащитного экрана главной задней передачи

Выверните болты и снимите термозащитный экран главной задней передачи (рис. 11.7).

Выверните болты крепления внутренних ШРУСов задних приводных валов к фланцам редуктора заднего моста и мягкой проволокой закрепите их на задней подвеске.

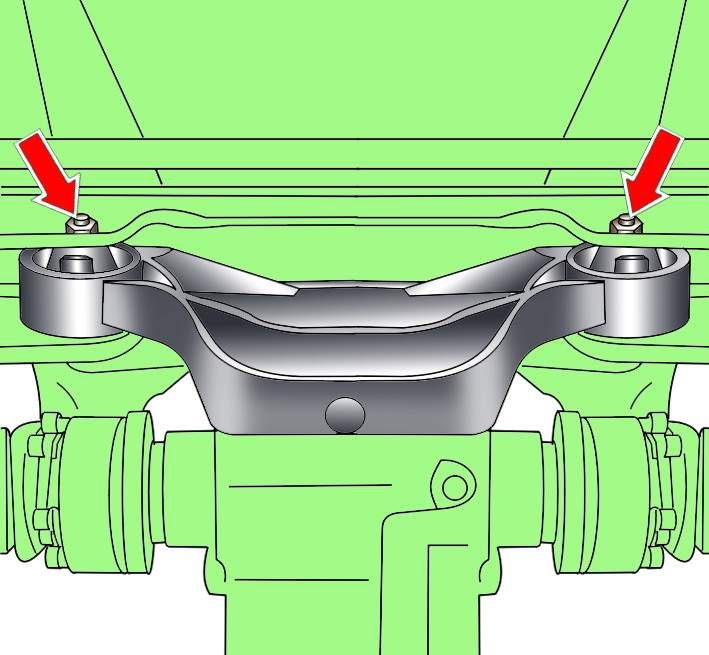

Рис. 11.8. Расположение гаек крепления резинометаллических опор задней поперечной балки

Отверните гайки крепления резинометаллических опор задней поперечной балки, не извлекая при этом болты (рис. 11.8).

Установите под главной задней передачей трансмиссионный домкрат с приспособлением V. A. G. 1359/ 2.

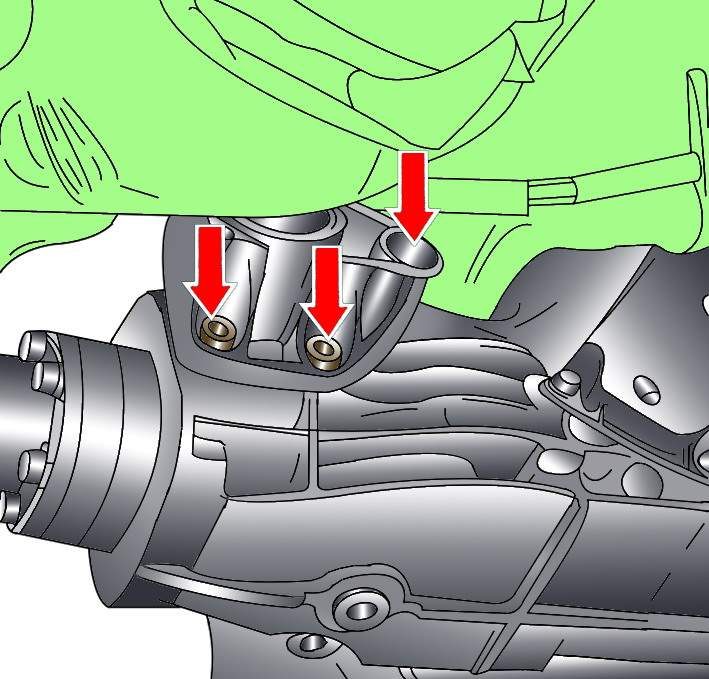

Рис. 11.9. Расположение болтов крепления левой опоры редуктора заднего моста

Выверните болты крепления левой опоры редуктора заднего моста (рис. 11.9).

Извлеките болты из резинометаллических опор задней поперечной балки.

Соблюдая осторожность, опустите редуктор заднего моста с задней поперечной балкой и извлеките его снизу автомобиля.
