13.6.2. Установка

Установка производится в последовательности, обратной снятию, с учетом следующего.
Стрелка на серьге стабилизатора указывает направление движения.
Окончательно затягивайте болты и гайки крепления резиновых элементов передней подвески на автомобиле, стоящем на колесах.
При установке подмоторной рамы затяните болты и гайки в следующей последовательности:

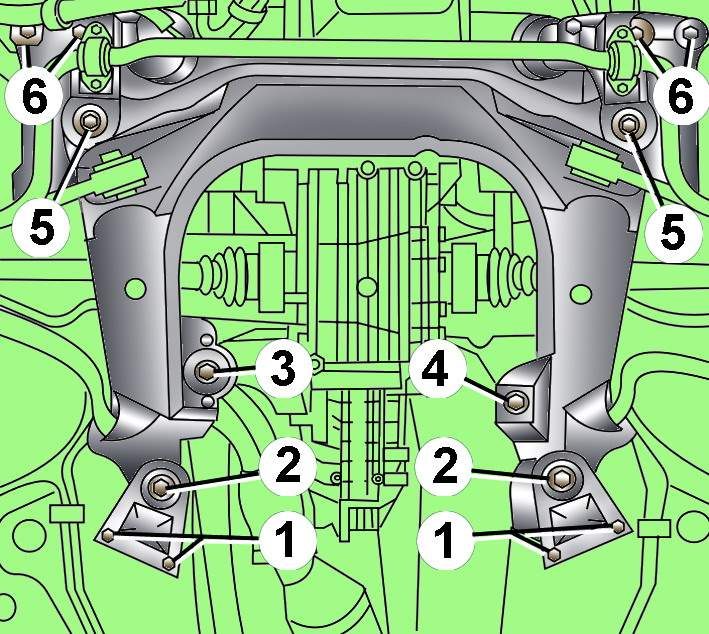

Расположение болтов крепления подмоторной рамы
Рис. 12.18. Расположение болтов крепления подмоторной рамы: 1 – болты крепления пластин поддержки подмоторной рамы; 2 – болты крепления задней части нижней рамы; 3, 4 – гайки крепления опор коробки передач; 5 – болты крепления опор двигателя; 6 – болты крепления передней части подмоторной рамы


– болты 2 и 5 (см. рис. 12.18) затяните моментом 110 Н·м, затем доверните на угол 90°;
– болты 6 затяните моментом 70 Н·м;
– затяните болты 1;
– гайки 3 и 4 затяните моментом 40 Н·м;
– болт крепления направляющего рычага к подмоторной раме затяните моментом 80 Н·м, затем доверните на угол 90°;
– болт крепления удерживающего рычага к подмоторной раме затяните моментом 90 Н·м, затем доверните на угол 90°;
– гайки крепления серьги стабилизатора затяните моментом 60 или 100 Н·м.
