13.6.1. Cнятие

Закрепите захваты грузоподъемного механизма на двигателе и приподнимите его настолько, чтобы вес двигателя воспринимался грузоподъемным механизмом.

Используя лезвие отвертки как рычаг, снимите колпаки с центральной части дисков колес.

На автомобиле, стоящем на колесах, ослабьте и выверните на десять оборотов болты, крепящие валы привода к ступицам передних колес.

Снимите передние колеса.

Освободите фиксаторы и снимите нижний брызговик моторного отсека.

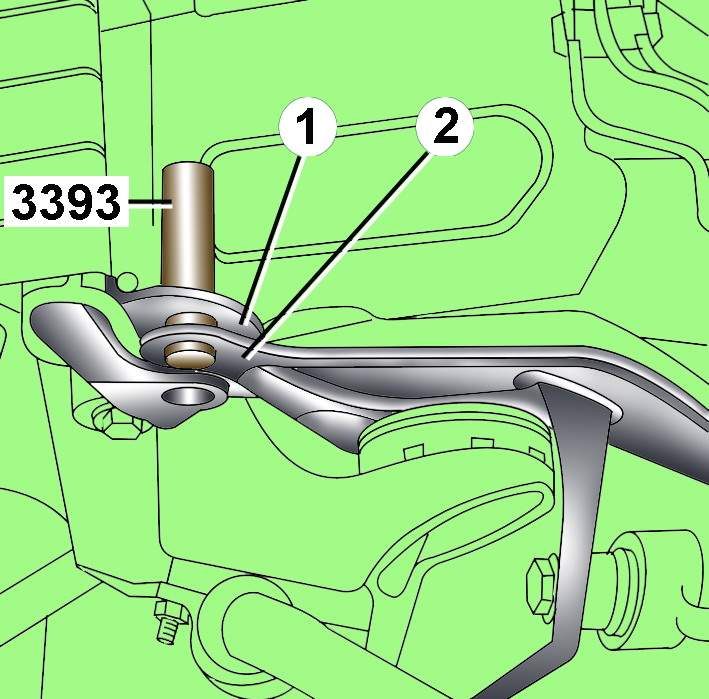

Рис. 12.16. Использование инструмента 3393 для проверки совмещения отверстий (1 и 2)

Перед снятием подмоторной рамы специальным инструментом 3393 проверьте, что отверстия 1 и 2 совмещены (рис. 12.16).

Закрепите на трансмиссионном домкрате специальное приспособление V. A. G. 1383, установите домкрат под силовым агрегатом и поднимите настолько, чтобы вес силового агрегата воспринимался домкратом.

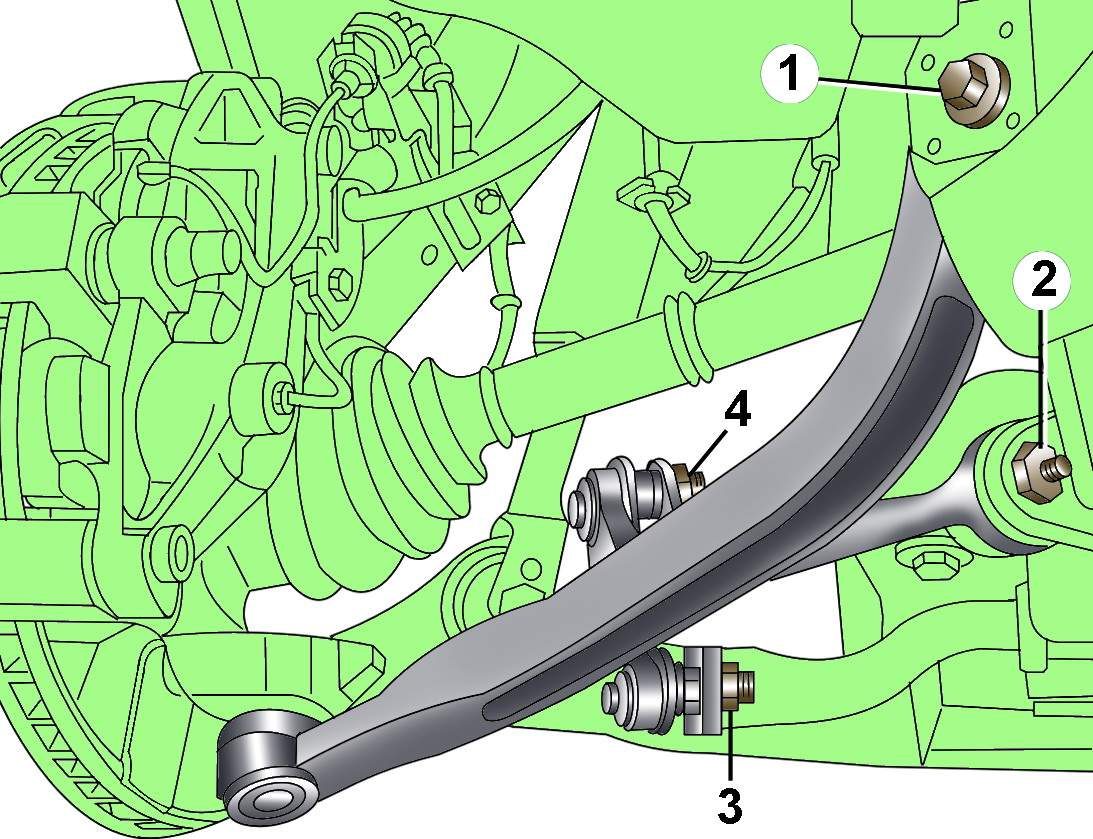

Рис. 12.17. Расположение болтов крепления рычагов к подмоторной раме: 1 – болт крепления удерживающего рычага; 2 – болт крепления направляющего рычага; 3, 4 – гайки крепления серьги стабилизатора поперечной устойчивости; 5 – болт крепления нижней части амортизаторной стойки

Отверните гайки 3 и 4 (рис. 12.17) и снимите серьгу стабилизатора.

Отверните болт 1 крепления нижнего удерживающего рычага к подмоторной раме.

Рис. 12.18. Расположение болтов крепления подмоторной рамы: 1 – болты крепления пластин поддержки подмоторной рамы; 2 – болты крепления задней части нижней рамы; 3, 4 – гайки крепления опор коробки передач; 5 – болты крепления опор двигателя; 6 – болты крепления передней части подмоторной рамы

Выверните болты крепления 1 (рис. 12.18) пластин поддержки нижней рамы и болты крепления нижней рамы 2.

Выверните болт 2 (см. рис. 12.17) крепления нижнего направляющего рычага к подмоторной раме. Для извлечения болтов опустите заднюю часть подмоторной рамы.

Отверните гайку и извлеките болт 5 (см. рис. 12.17) крепления нижней амортизаторной стойки.

Извлеките датчик ABS из поворотного кулака и отсоедините от зажимов провода датчика.

Извлеките удерживающий и направляющий рычаги из подмоторной рамы и отведите их вниз.

Отверните гайки 3 и 4 (см. рис. 12.18) и болты 5.

Отверните болты 6 (см. рис. 12.18) крепления передней части подмоторной рамы.

Снимите подмоторную раму.
