13.9.2. Установка

Установите заднюю балку на автомобиль.

Установите кронштейны в исходное положение в соответствии с ранее нанесенными метками.

Затяните болты крепления кронштейнов моментом 110 Н·м, затем доверните на угол 90°.

Если снимались задние пружины, установите их на место.

Установите амортизатор на задней балке и закрепите его болтом и гайкой, затянув ее моментом 110 Н·м, затем доверните на угол 90°. При затягивании гайки крепления амортизатора к задней балке автомобиль должен стоять на колесах.

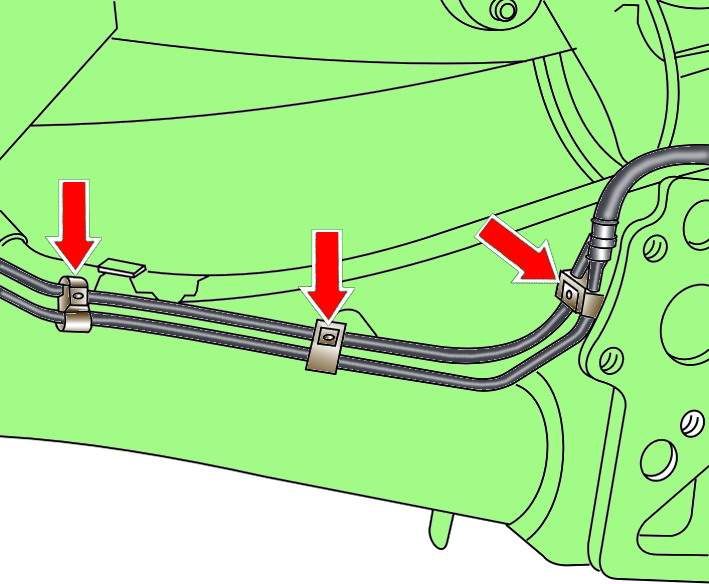

Рис. 12.24. Расположение зажимов провода датчика частоты вращения и тормозных трубок на задней балке

Закрепите провода датчика частоты вращения и тормозные трубки зажимами на задней балке (см. рис. 12.24).

Установите датчик частоты вращения с новым резиновым уплотнением.

Закрепите держателями тросы стояночного тормоза к элементам задней балки.

Установите суппорты тормозов и закрепите болтами, затянув их моментом 35 Н·м.
