8.5.1. Снятие

Термостат расположен в корпусе термостата, установленном на блоке цилиндров двигателя.
Слейте охлаждающую жидкость из системы охлаждения.
Установите переднюю поперечную панель в сервисное положение.
Снимите поликлиновой ремень и его натяжитель.
Снимите левый и правый кожухи зубчатого ремня.
Ослабьте натяжение зубчатого ремня. Незначительно поверните коленчатый вал в обе стороны для ослабления натяжения зубчатого ремня и снимите зубчатый ремень с натяжного ролика и правого шкива распределительного вала.
Для защиты зубчатого ремня от охлаждающей жидкости закройте его полиэтиленом.

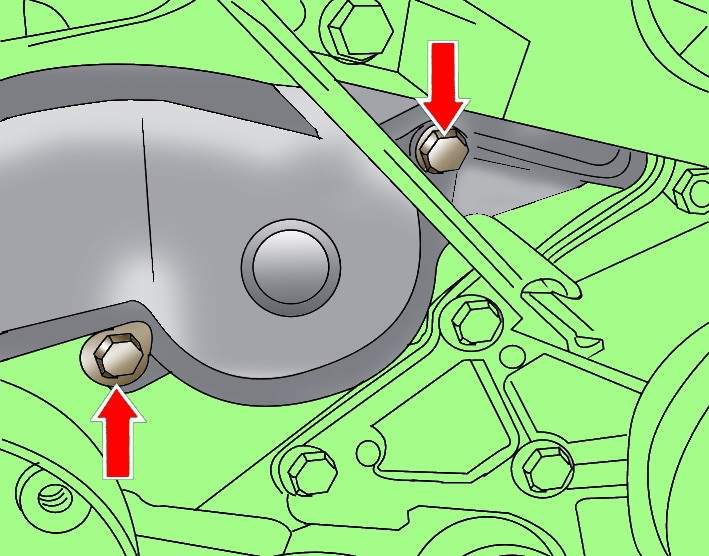

Расположение болтов крепления корпуса термостата
Рис. 7.14. Расположение болтов крепления корпуса термостата


Отверните два болта и снимите корпус термостата с передней части головки блока цилиндров (рис. 7.14).
Извлеките уплотнительное кольцо и термостат из головки блока цилиндров. Проверьте работоспособность термостата.
