9.2.1. Снятие

С помощью зажима 3094 пережмите шланг А (рис. 8.2) подачи жидкости к главному цилиндру сцепления.

Расположение шланга (А) подачи жидкости к главному цилиндру привода сцепления, фиксатора (С) и трубки (В) на главном цилиндре сцепления
Рис. 8.2. Расположение шланга (А) подачи жидкости к главному цилиндру привода сцепления, фиксатора (С) и трубки (В) на главном цилиндре сцепления


Снимите шланг подачи жидкости с главного цилиндра сцепления.
Лезвием плоской отвертки снимите фиксатор C и выньте трубку В (см. рис. 8.2).
Снимите нижнюю отделку панели приборов со стороны водителя.
При наличии, снимите выключатель над педалью сцепления.

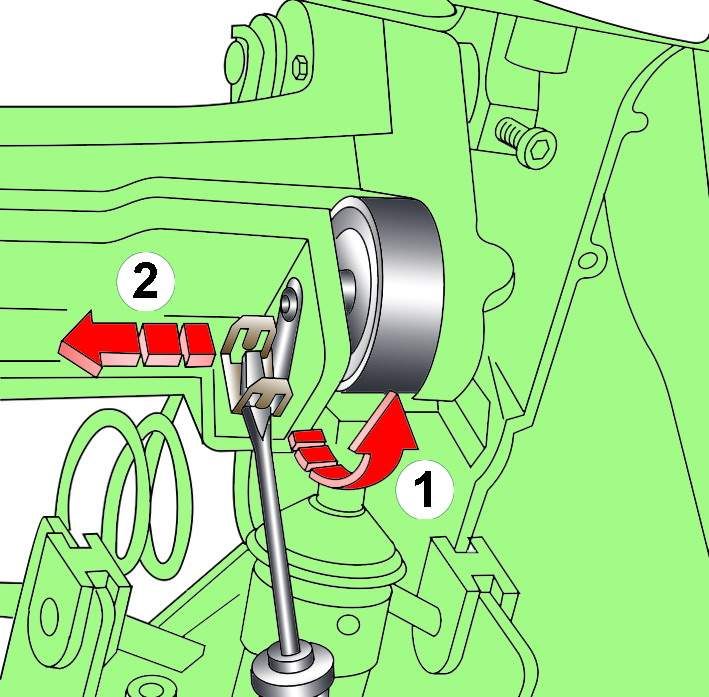

Направление поворота (1) и перемещения (2) фиксатора пальца для отсоединения главного цилиндра от педали сцепления
Рис. 8.3. Направление поворота (1) и перемещения (2) фиксатора пальца для отсоединения главного цилиндра от педали сцепления


Отсоедините главный цилиндр от педали сцепления. Для этого лезвием плоской отвертки поверните фиксатор пальца в направлении стрелки 1 (рис. 8.3) и извлеките фиксатор в направлении стрелки 2.
Выверните болты крепления главного цилиндра привода сцепления и, потянув, снимите главный цилиндр.
