11.3. Система выпуска отработавших газов

Система выпуска отработавших газов служит для отвода отработавших газов в атмосферу, предотвращения попадания  их в салон автомобиля даже в минимальном количестве и снижения шума двигателя. Чтобы система выпуска нормально работала, она должна быть в исправном состоянии. Состояние системы выпуска отработавших газов влияет также на мощность двигателя и расход топлива.

Примечания
Всегда заменяйте прокладки и самоконтрящиеся гайки.
После обслуживания и ремонта системы выпуска проверьте, чтобы система была установлена свободно, без напряжения, с достаточным зазором относительно элементов кузова.

Для облегчения отвинчивания в последующем гаек и болтов, крепящих систему, смажьте их высокотемпературной пастой Liqui Moly LM–508–ASC.
Перед повторным монтажом элементов системы выпуска очистите их место соединения наждачной бумагой от остатков герметика и ржавчины.
Соединительный элемент в передней выхлопной трубе не должен быть согнут более чем на 10°, так как в противном случае он будет поврежден.
Задний и центральный глушители выполнены в виде единого блока, однако каждый из них можно заменять отдельно.
Гайки крепления зажима затягивайте равномерно до момента 40 Н·м.

Примечания
При установке используйте новую прокладку.
Задний и центральный глушители выполнены в виде единого блока, однако каждый из них можно заменять отдельно.
Гайки крепления хомутов затягивайте равномерно до момента 40 Н·м.

Система выпуска отработавших газов автомобилей с дизельными двигателями

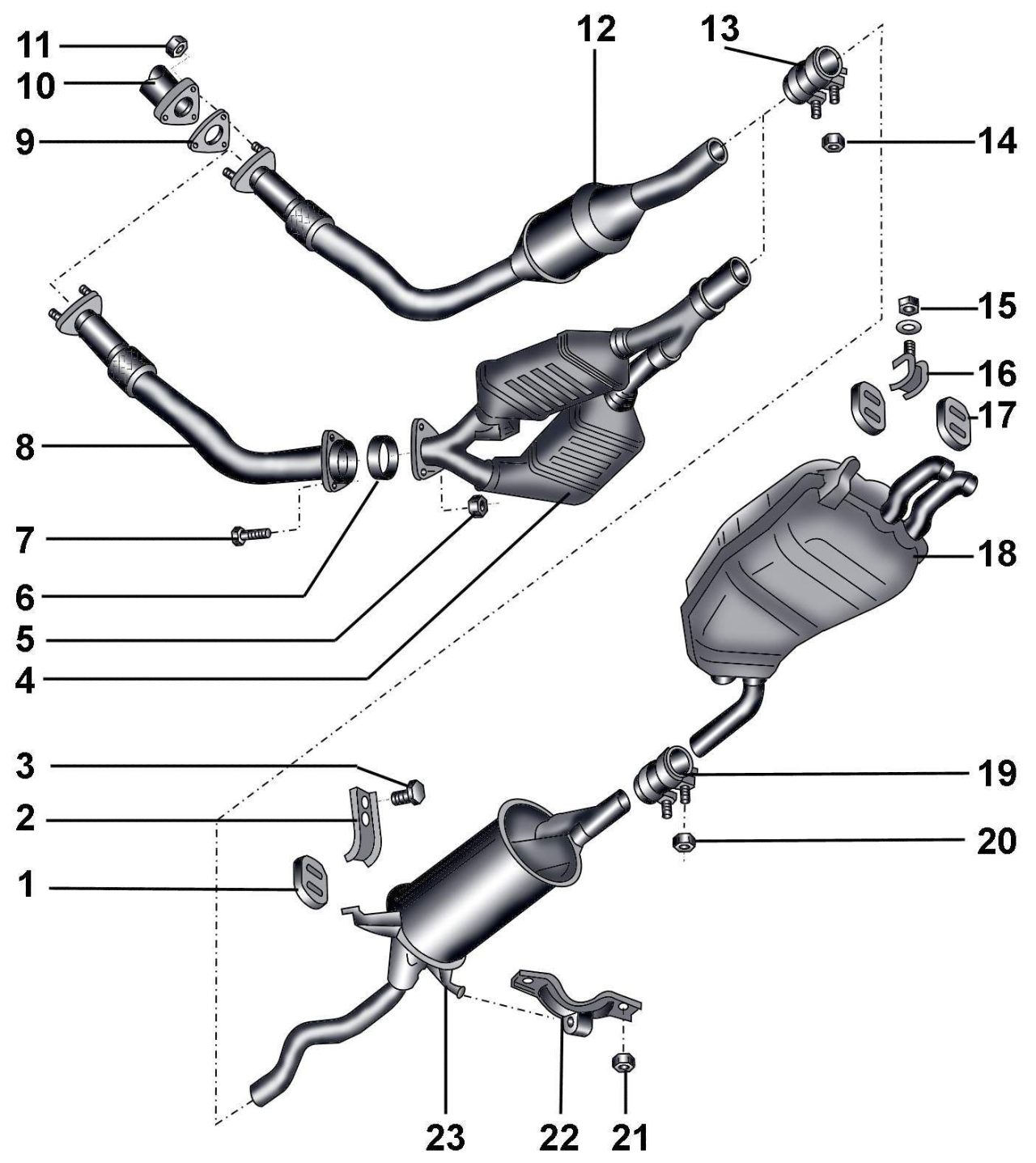

Рис. 5.3–13. Система выпуска отработавших газов автомобилей с дизельными двигателями: 1 – подвеска; 2 – кронштейн; 3 – болт, 25 Н·м; 4 – каталитический нейтрализатор; 5 – гайка, 25 Н·м; 6 – прокладка;  7 – болт,  25 Н·м; 8 – приемная выхлопная труба; 9 – прокладка; 10 – колено выпускного коллектора; 11 – гайка, 25 Н·м; 12 – приемная выхлопная труба с каталитическим нейтрализатором; 13 – передний хомут; 14 – гайка, 40 Н·м; 15 – гайка, 25 Н·м; 16 – кронштейн; 17 – подвеска; 18 – задний глушитель; 19 – задний хомут; 20 – гайка, 40 Н·м; 21 – гайка, 25 Н·м; 22 – подвеска; 23 – центральный глушитель



Система выпуска отработавших газов автомобилей с дизельными двигателями, двумя каталитическими нейтрализаторами и турбокомпрессором

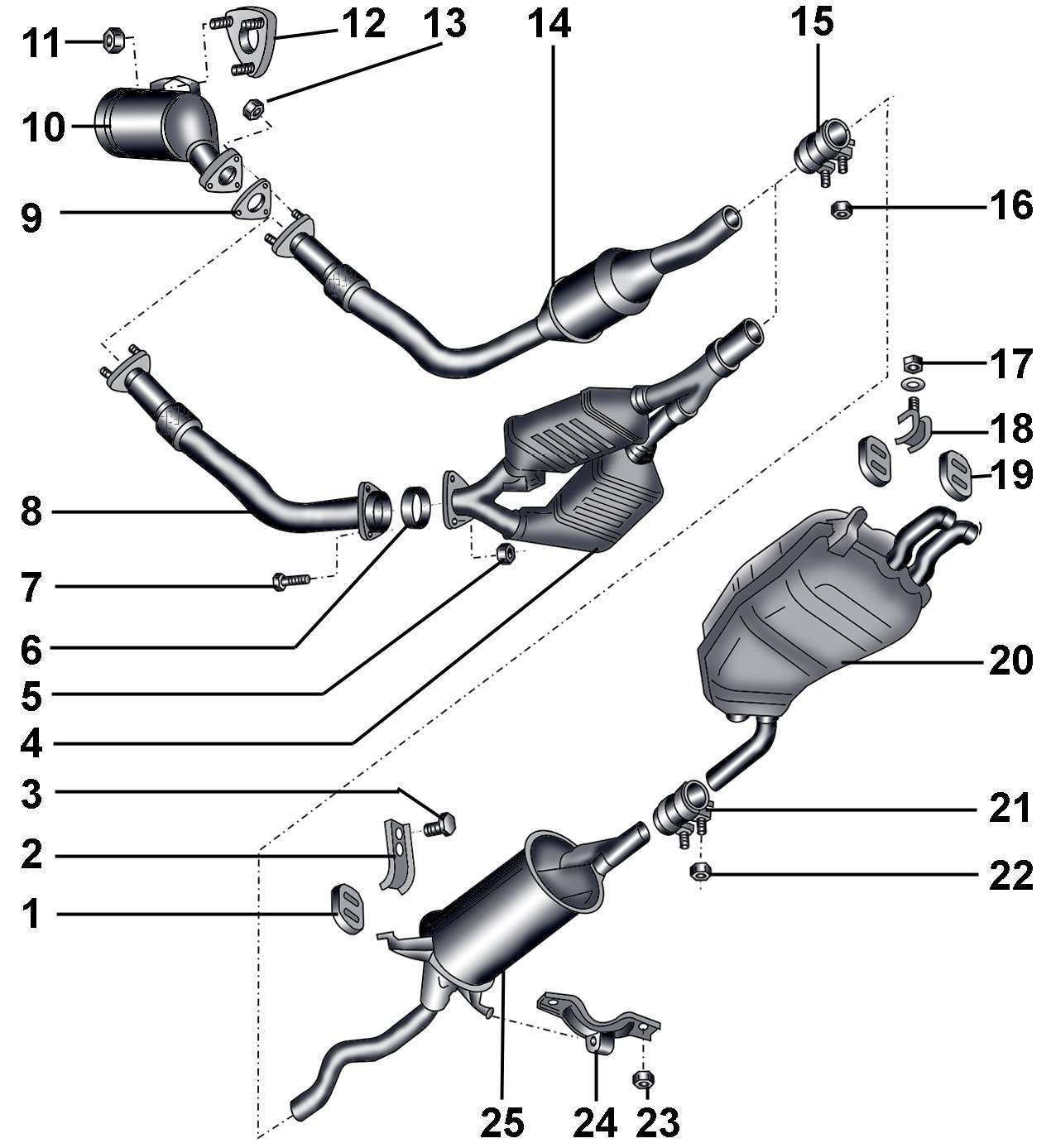

Рис. 5.3–14. Система выпуска отработавших газов автомобилей с дизельными двигателями, двумя каталитическими нейтрализаторами и турбокомпрессором: 1 – подвеска; 2 – кронштейн; 3 – болт, 25 Н·м;  4 – каталитический нейтрализатор; 5 – гайка, 25 Н·м; 6 – прокладка; 7 – болт, 25 Н·м;  8 – приемная выхлопная труба; 9 – прокладка; 10 – первичный нейтрализатор; 11 – гайка, 25 Н·м; 12 –  фланц турбокомпрессора; 13 – гайка,  25 Н·м; 14 – приемная выхлопная труба с каталитическим нейтрализатором; 15 – передний хомут; 16 – гайка, 40 Н·м; 17 – гайка, 40 Н·м; 18 – кронштейн; 19 – подвеска;  20 – задний глушитель; 21 – задний хомут; 22 – гайка, 40 Н·м; 23 – гайка, 25 Н·м; 24 – установка (подвеска); 25 – центральный глушитель


Измерение расстояния между центральным глушителем и поперечной балкой

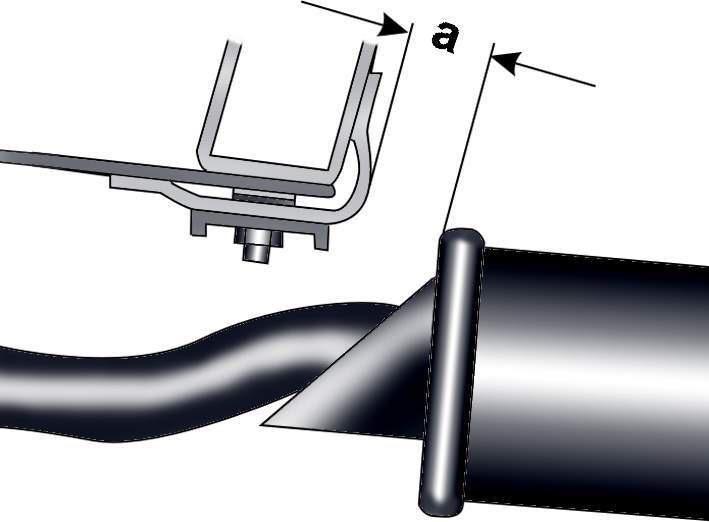

Рис. 5.3–15. Измерение расстояния между центральным глушителем и поперечной балкой: а =(19±3) мм



При установке системы выпуска отработавших газов расстояние между центральным глушителем и поперечной балкой в свободном состоянии должно составлять (19±3) мм (рис. 5.3–15).
Расстояние между передними трубами центрального глушителя и поперечной балкой в свободном состоянии должно составлять на переднеприводных автомобилях 31,5 мм,  на полноприводных – 29,5 мм.
Соедините новую секцию глушителя со старой и соедините их хомутом, расположив его таким образом, чтобы нижний край его болта крепления располагался на уровне трубы глушителей.

Элементы подвески выхлопной трубы к элементам кузова на переднеприводных автомобилях с механической коробкой передач

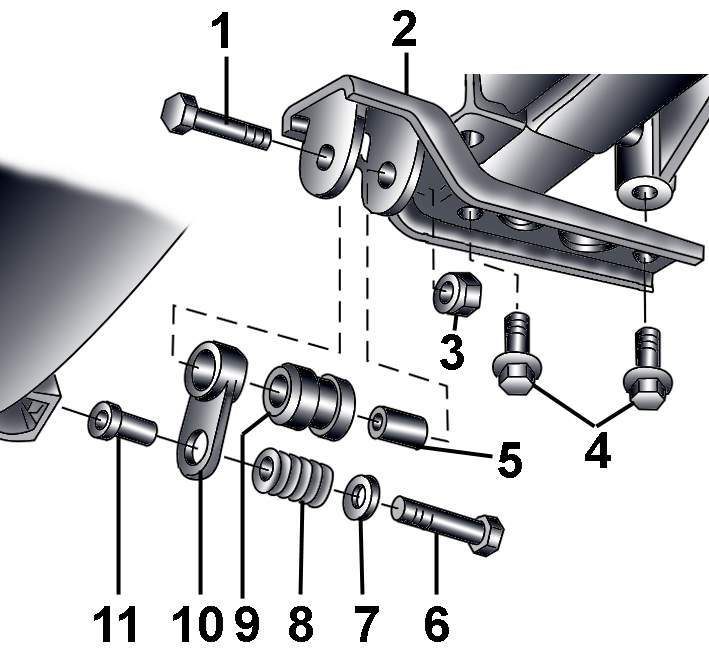

Рис. 5.3–16. Элементы подвески выхлопной трубы к элементам кузова на переднеприводных автомобилях с механической коробкой передач: 1 – болт, 25 Н·м; 2 – кронштейн; 3 – самоконтрящаяся гайка, 25 Н·м; 4 – болты, 25 Н·м; 5 – втулка; 6 – болт, 25 Н·м; 7 – пластина; 8 – пружина; 9 – буфер; 10 – серьга; 11 – втулка


На переднеприводных и полноприводных автомобилях применены отличающиеся по конструкции подвески выхлопной трубы к элементам кузова (рис. 5.3–16, 5.3–17, 5.3–18).

Элементы подвески выхлопной трубы к элементам кузова на переднеприводных автомобилях с автоматической коробкой передач

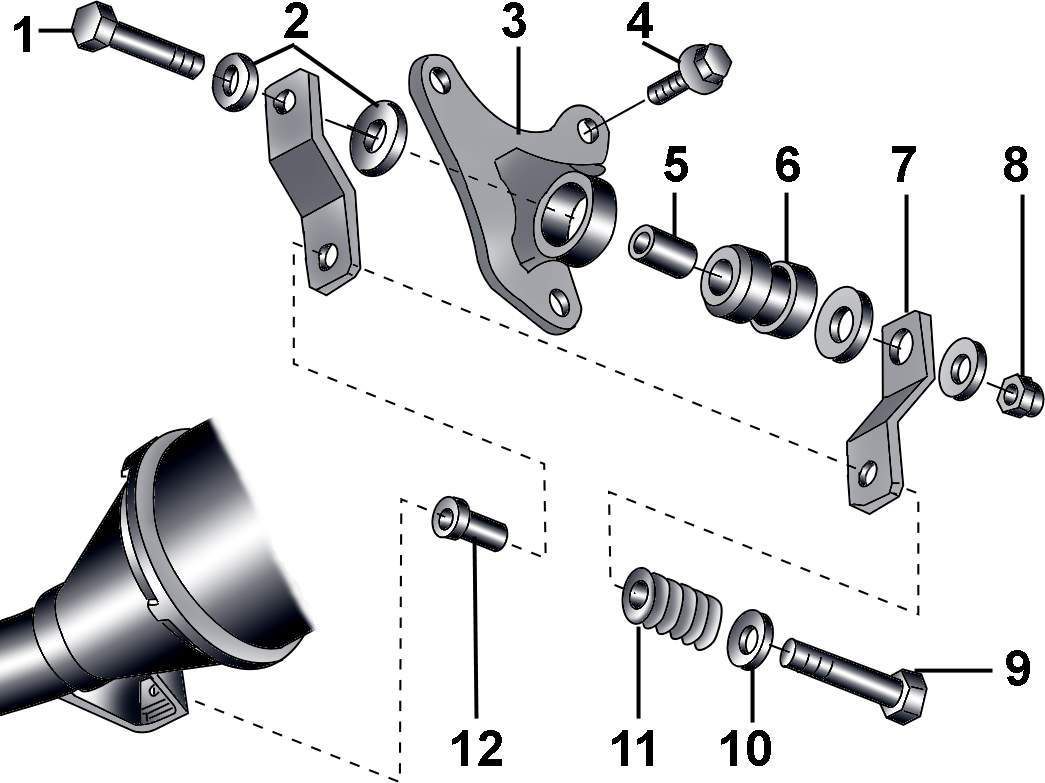

Рис. 5.3–17. Элементы подвески выхлопной трубы к элементам кузова на переднеприводных автомобилях с автоматической коробкой передач: 1 – болт, 25 Н·м; 2 – шайбы; 3 – кронштейн; 4 – болт, 25 Н·м; 5 – втулка; 6 – буфер; 7 – серьга,  8 – самоконтрящаяся гайка, 25 Н·м; 9 – болт, 25 Н·м; 10 – пластина; 11 – пружина; 12 – втулка



Элементы подвески выхлопной трубы к элементам кузова на полноприводных автомобилях с автоматической коробкой передач

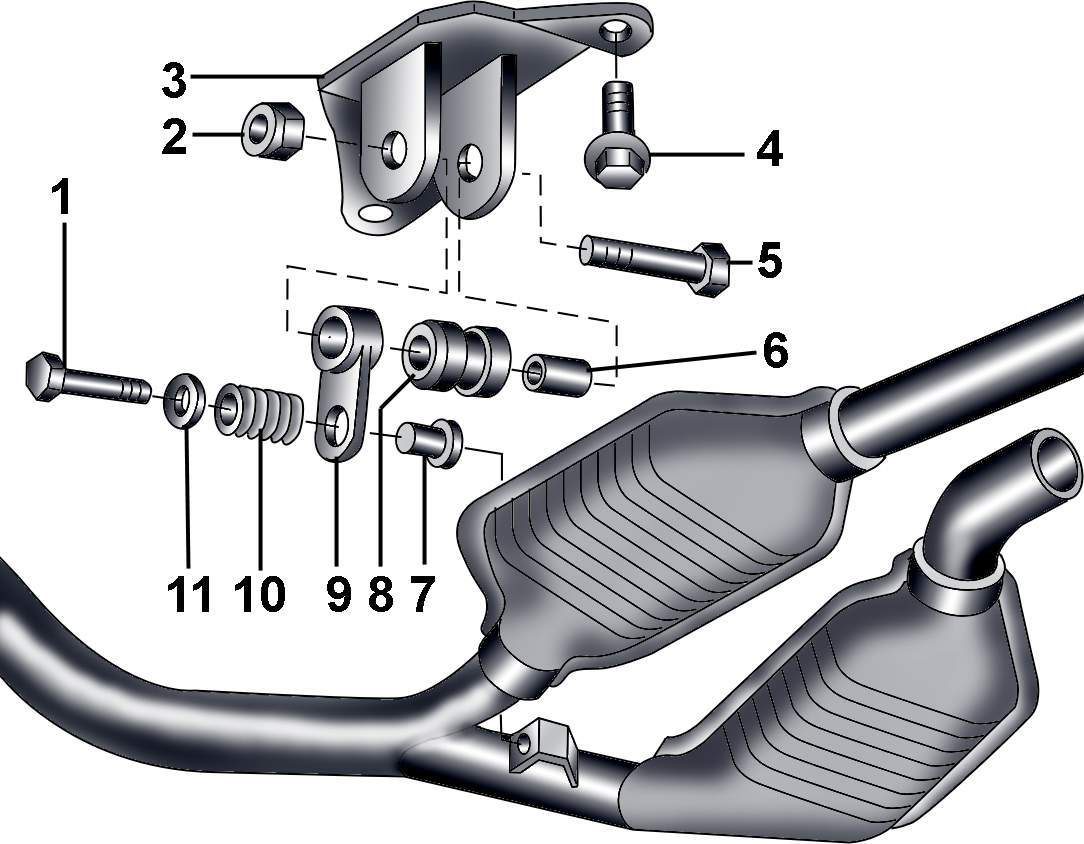

Рис. 5.3–18. Элементы подвески выхлопной трубы к элементам кузова на полноприводных автомобилях с автоматической коробкой передач: 1 – болт, 25 Н·м; 2 – самоконтрящаяся гайка, 25 Н·м; 3 – кронштейн; 4 – болт, 25 Н·м; 5 – болт, 25 Н·м; 6 – втулка; 7 – втулка; 8 – буфер; 9 – серьга; 10 – пружина; 11 – шайба
