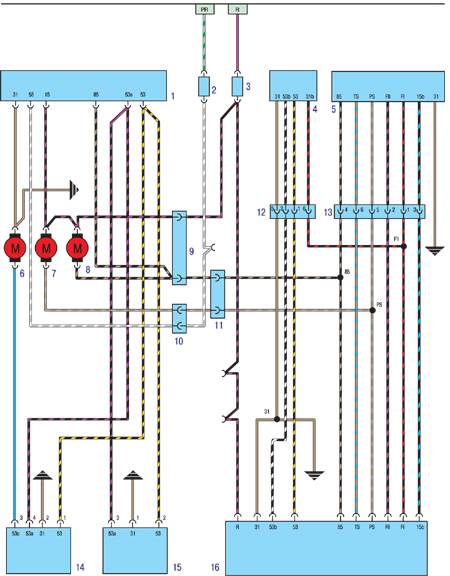

1. Блок управления омывателем фар (смонтирован на бачке)
2. Предохранитель (задние фонари)
3. Предохранитель (звуковой сигнал, блок управления очистителем/ омывателем
ветрового стекла и очистителем фар)
4. Электродвигатель очистителя ветрового стекла
5. Переключатель
6. Насос омывателя фар
7. Насос для ускоренного омывания фар
8. Насос омывателя ветрового стекла
9. Контактный разъем провода очистителя фар/ передней секции 1 (насос
омывателя)
|
10. Контактный разъем провода очистителя
фар/ передней секции 2 (разъем очистителя)
11. Разъем соединения проводки передней и центральной секций
12. Контактный разъем электродвигателя стеклоочистителя
13. Разъем центральной секции проводки и переключателя очистителя
14. Электродвигатель очистителя ветрового стекла
15. Электродвигатель очистителя левой фары
16. Реле поочередной работы очистителя и омывателя |
