13.2.2. Снятие и установка отделки и звукоизоляции передней двери

Отделка

ПОРЯДОК ВЫПОЛНЕНИЯ

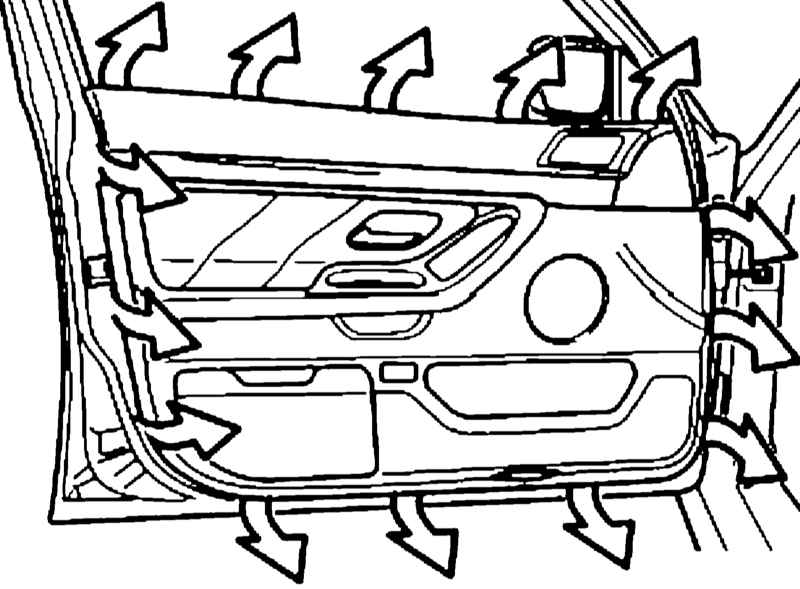

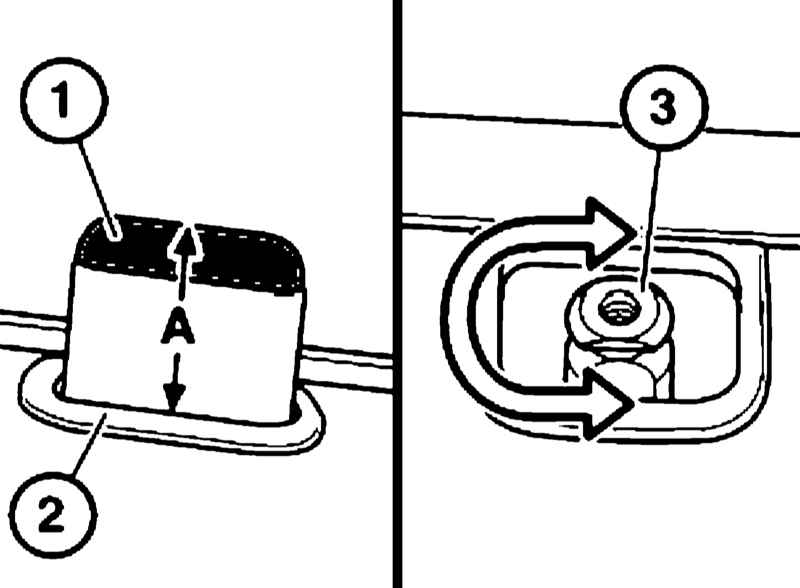

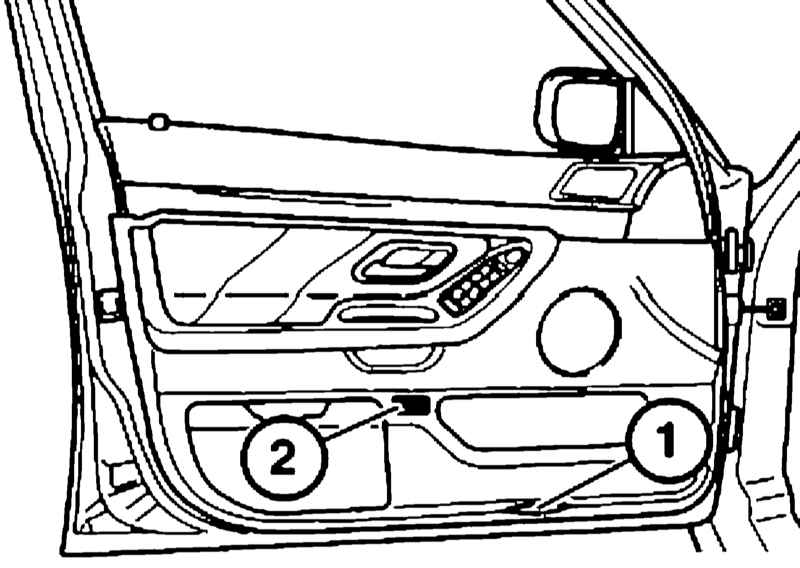

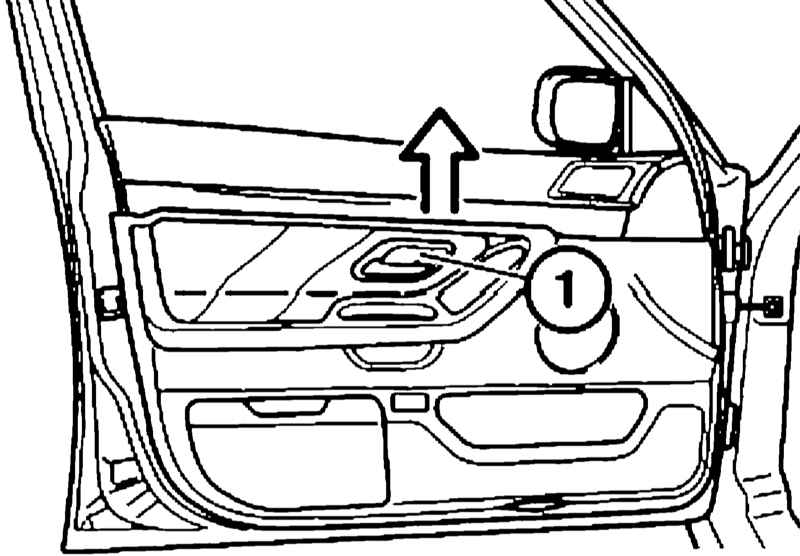

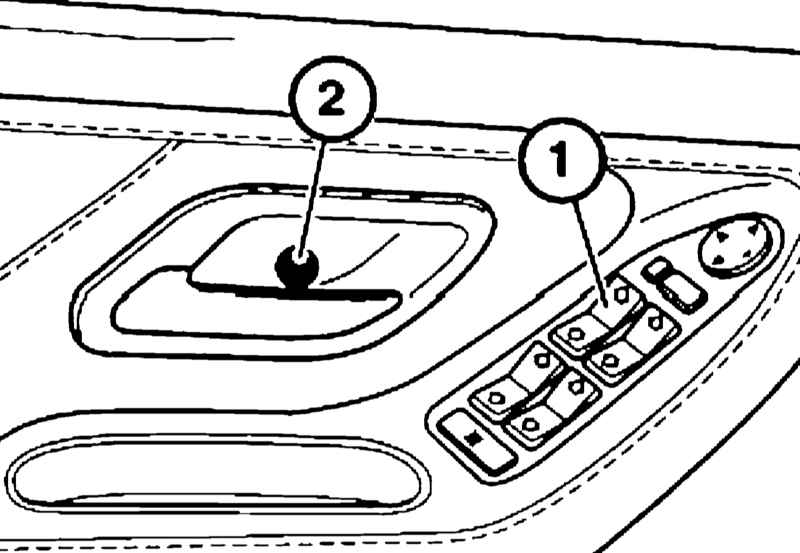

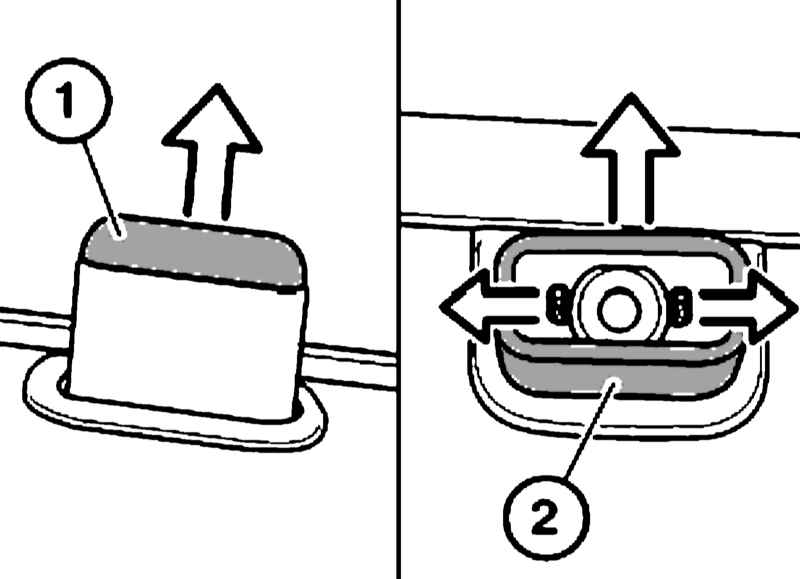

Полностью опустить стекло двери. Снимите лампу (1) освещения ножного колодца и разъедините разъем. На моделях с памятью положений сиденья водителя извлеките соответствующий переключатель (2) и разъедините разъем. Снимите переключатель (1) стеклоподъемников. Снимите заглушку (2) и выверните винт. Снять колпачок (1), вытащите фиксатор и снимите кнопку (2) движением вверх. Высвободите обшивку двери из зажимов по всему периметру. Вытяните обшивку двери из фиксатора в двери вверх и протолкните внутреннюю ручку (1) двери через панель отделки. Снимите фиксатор в двери. При замене панели отделки переставьте со старой панели на новую различные накладки и динамик. Установка производится в обратном порядке. Обратите внимание на следующие моменты. Проверьте расстояние (A = 14.5 ± 1 мм) между колпачком (1) и направляющей (2). При необходимости снимите кнопку и отрегулируйте положение втулки (3). Установите отделку двери в фиксатор в двери. Замените поврежденные зажимы по периметру двери. Снимите внутреннее уплотнение стекла, чтобы не повредить его.

Звукоизоляция

ПОРЯДОК ВЫПОЛНЕНИЯ

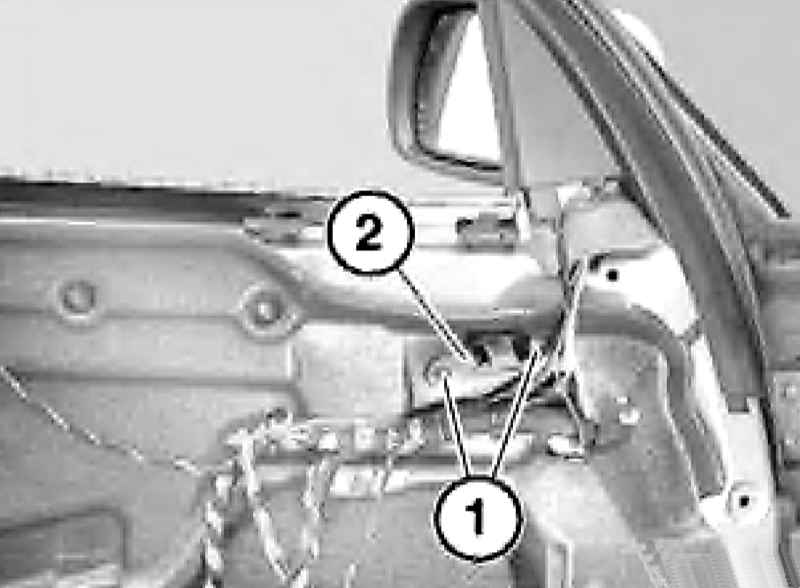

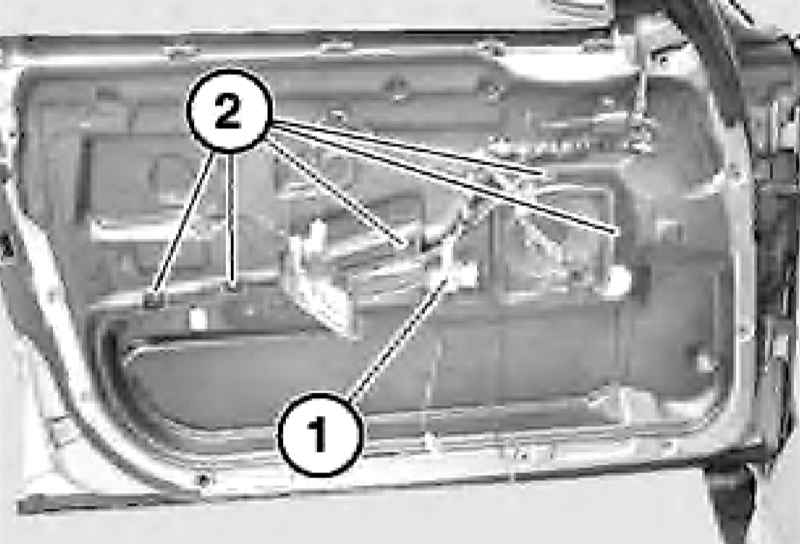

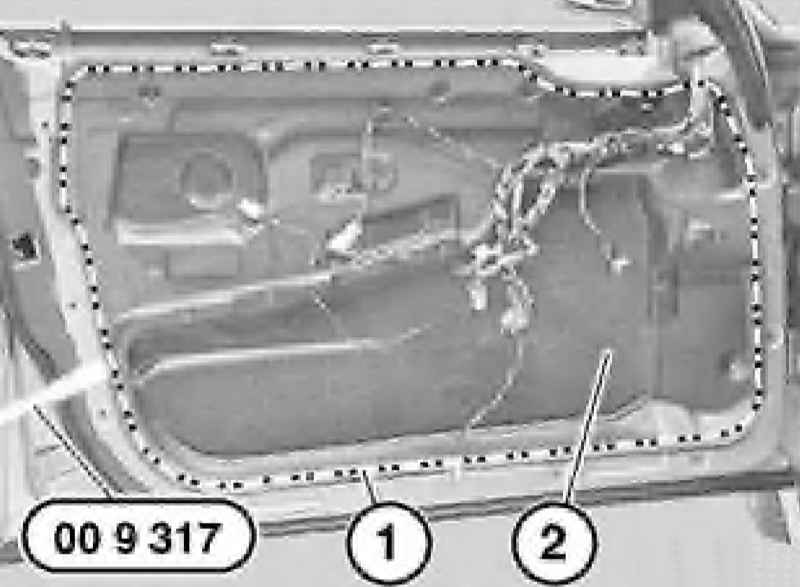

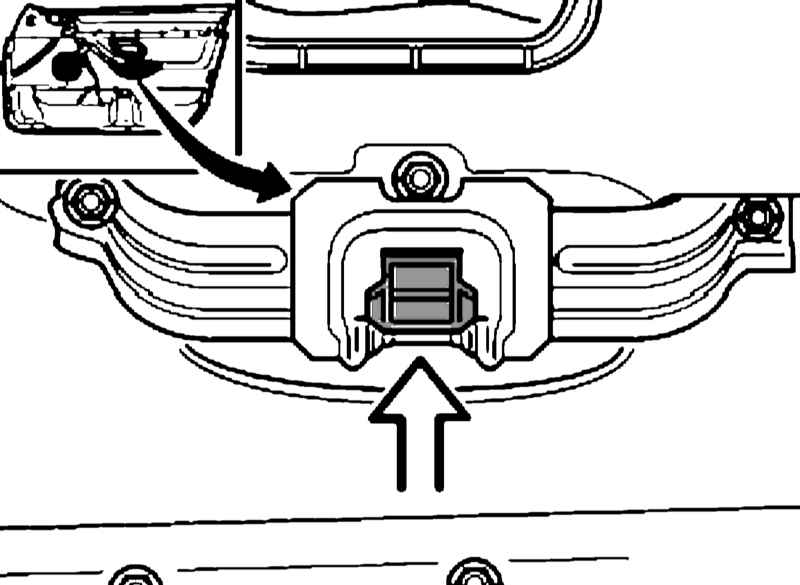

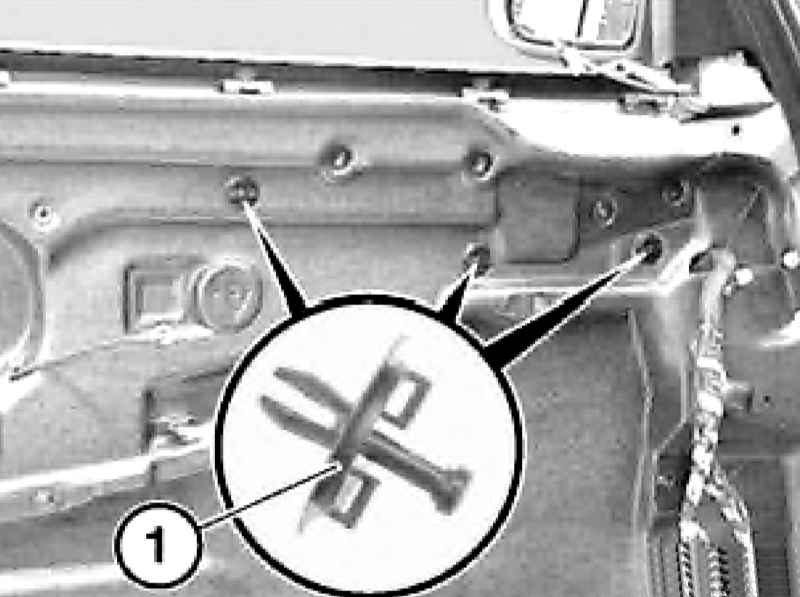

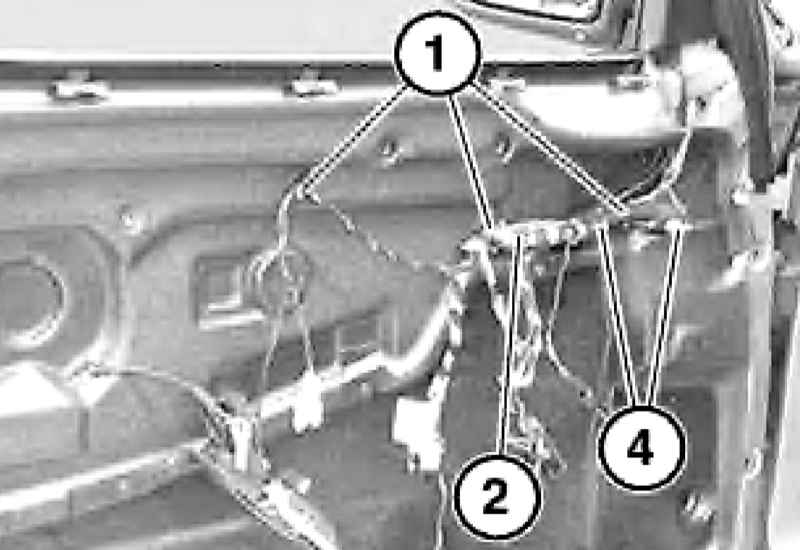

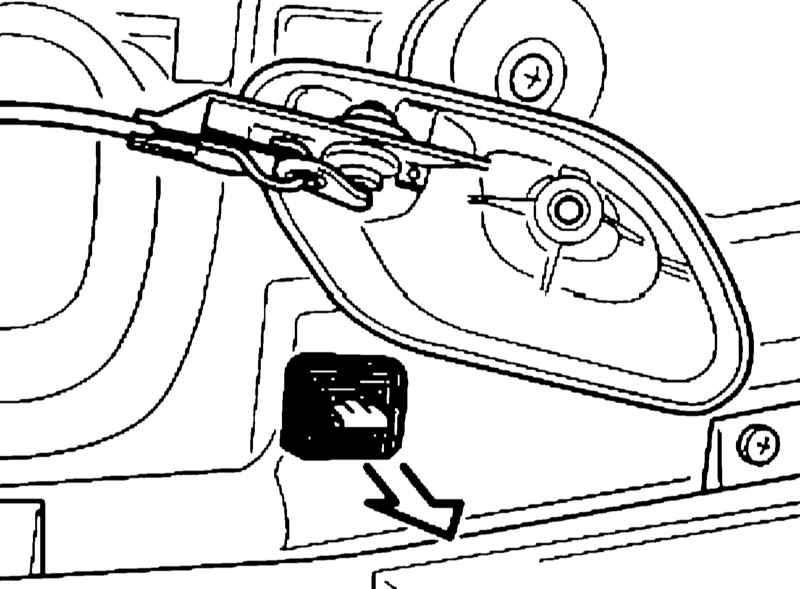

Снимите панель отделки передней двери. На моделях с боковой подушкой безопасности снимите ее. Разъедините разъем (1), выверните винты (2) и снимите узел динамика. Снимите ручку привода замка передней двери. Отсоедините центральный источник света (1) от кронштейна (2), разъедините разъем (3) и отсоедините оптоволокно (4) от центрального источника света. Радиус изгиба оптического волокна не должен быть менее 20 мм. Выверните винты (1) и снимите кронштейн центрального источника света (2). Разожмите хомуты (1) на жгуте электропроводки (2) и разъедините разъемы (4). Извлеките фиксаторы (1). Полностью или частично отделите уплотнительный валик (1) и снимите или отогните звукоизоляцию (2). Очистите сопрягаемые поверхности и уложите бутиловый шнур диаметром 6 мм на звукоизоляцию и дверь, нагрейте его техническим феном, наложите звукоизоляцию и сильно прижмите ее по всему периметру с усилием 30 Н/см2. Дальнейшая установка производится в обратном порядке.
