6.3.9. Снятие и установка топливных линий и топливной распределительной магистрали

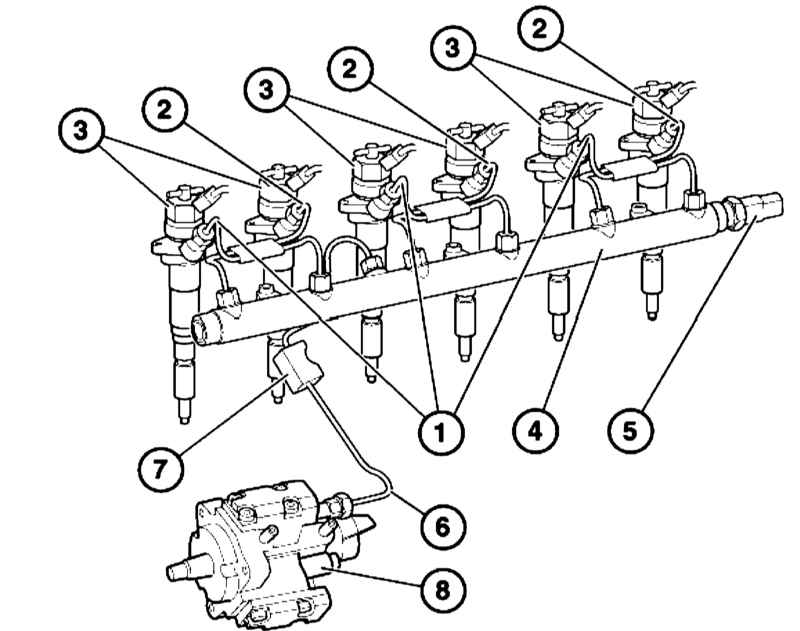

Компоненты топливной распределительной магистрали двигателя M57

1 — Напорный трубопровод к цилиндрам №№ 1, 3 и 5 2 — Напорный трубопровод к цилиндрам №№ 2, 4 и 6 3 — Форсунки 4 — Топливная распределительная магистраль	5 — Датчик давления 6 — Трубопровод ТНВД 7 — Резинометаллический шарнир 8 - ТНВД

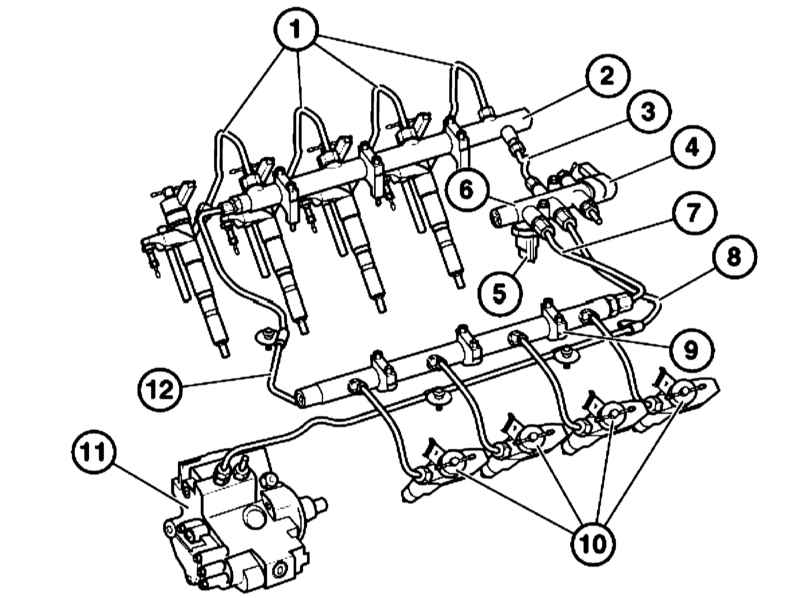

1 — Напорные трубопроводы между распределительной магистралью и форсунками 2 — Топливная распределительная магистраль 3 — Напорный трубопровод между правой топливной распределительной магистралью и распределителем топлива 4 — Регулятор давления 5 — Датчик давления 6 — Распределитель топлива	7 — Напорный трубопровод между левой топливной распределительной магистралью и распределителем топлива 8 — Напорный трубопровод между ТНВД и распределителем топлива 9 — Кронштейн крепления 10 — Форсунки 11 — ТНВД 12 - Напорный трубопровод между обеими правой топливными распределительными магистралями

Модели с двигателем M57

ПОРЯДОК ВЫПОЛНЕНИЯ

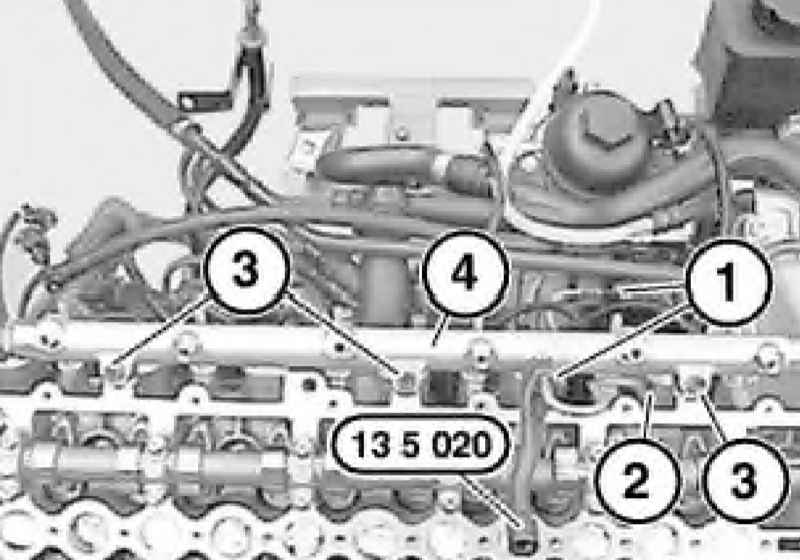

Снимите все напорные трубопроводы, предварительно закрыв генератор от попадания на него рабочих жидкостей. Разъедините разъем датчика давления (см. иллюстрацию). С помощью приспособления № 13 5 020 отдайте накидные гайки (1) на топливной распределительной магистрали и ослабьте накидные гайки на ТНВД. Отсоедините напорный трубопровод от топливной распределительной магистрали. Выверните болты (3) и снимите топливную распределительную магистраль (4). Установка производится в обратном порядке. Обратите на правильность установки резинометаллического шарнира (2).

Модели с двигателем M57

Ниже описано снятие левой распределительной магистрали; правая снимается аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

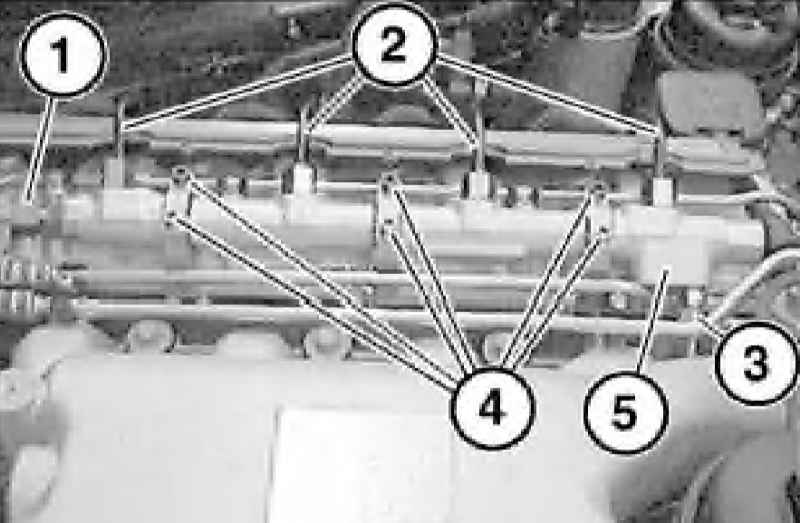

Снимите напорные трубопроводы между топливной распределительной магистралью и форсунками. Отдайте накидные гайки (1, 2 и 3) напорных трубопроводов и выверните болты (4) на кронштейне. Снимите топливную распределительную магистраль (5). Установка производится в обратном порядке. Обратите внимание на различную длину болтов.
