6.4.7. Снятие и установка клапана EVAP

ПОРЯДОК ВЫПОЛНЕНИЯ

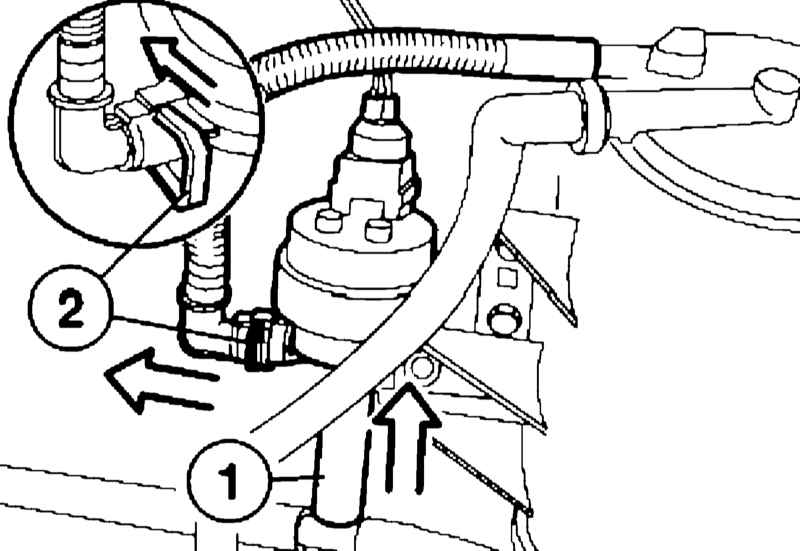

На моделях с двигателем M52 разъедините разъем, отсоедините от клапана шланги (1 и 2) и снимите клапан EVAP из держателя движением вверх.

Клапан EVAP расположен около купола левой стойки подвески.

Модели с двигателями M60 и M62

ПОРЯДОК ВЫПОЛНЕНИЯ

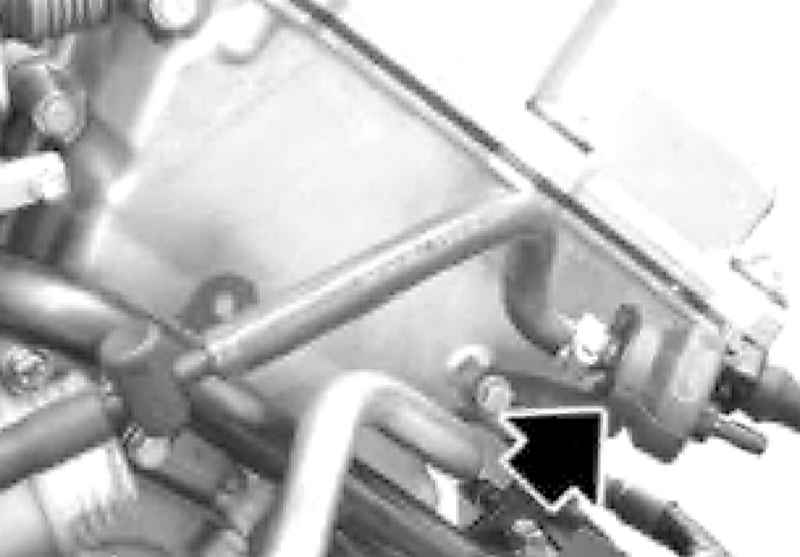

На моделях с двигателем M60 клапан вентиляции топливного бака установлен на крышке ГРМ цилиндров №№ 1 – 4.

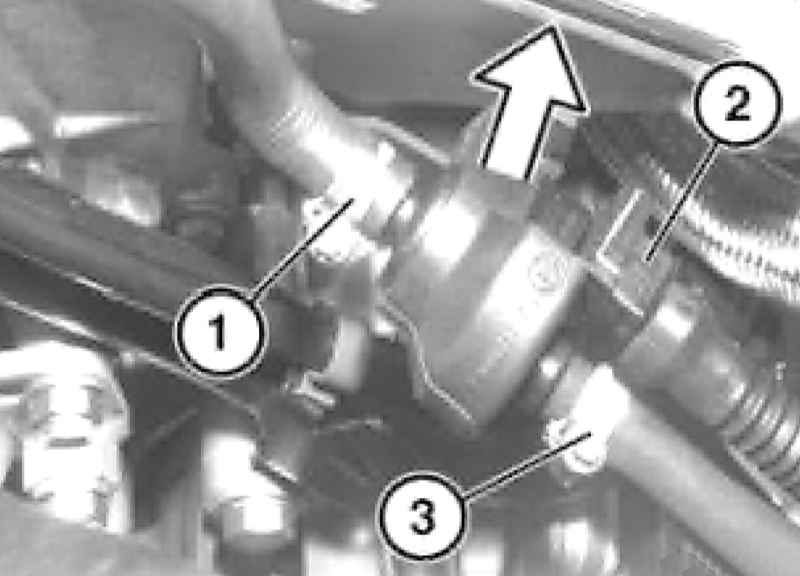

На моделях с двигателем M60 ослабьте хомуты (1 и 3) и отсоедините шланги. Разъедините разъем (2) и снимите клапан EVAP из держателя.

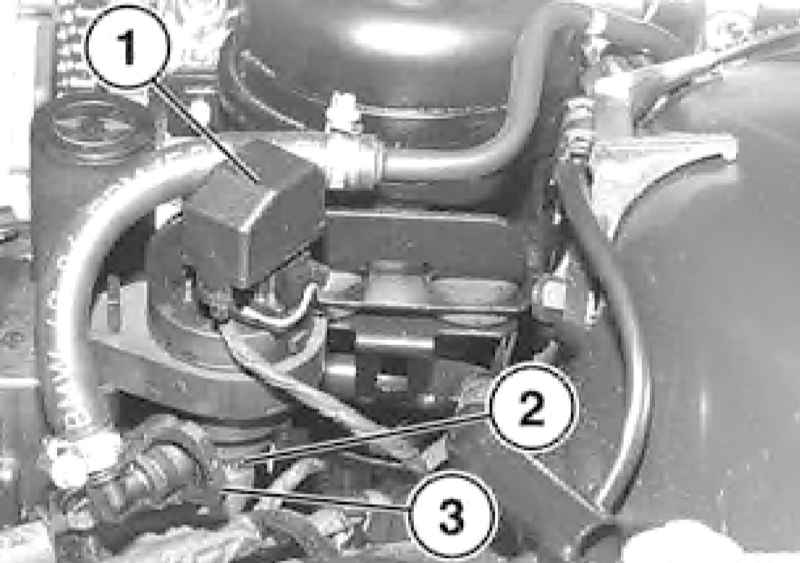

На моделях с двигателем M60 ослабьте клапан EVAP расположен около арки левого переднего колеса. Разъедините разъем (1), ослабьте хомут (2) и отсоедините топливный шланг. Раскройте фиксатор (3) и отсоедините шланг.

При установке замените хомут и топливный шланг.

Модели с двигателем M73

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите корпуса обеих дроссельных заслонок (см. Раздел Снятие и установка корпуса дросселя, замена его прокладки).

Пометьте и разъедините разъемы клапанов EVAP.

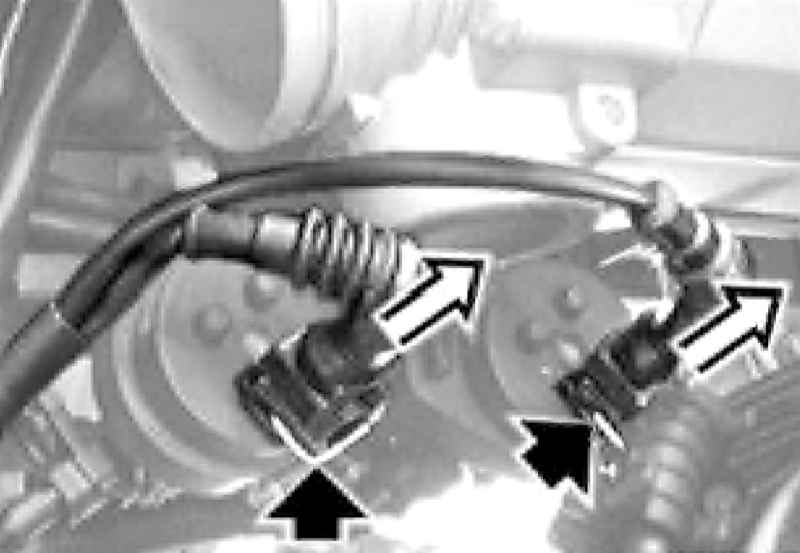

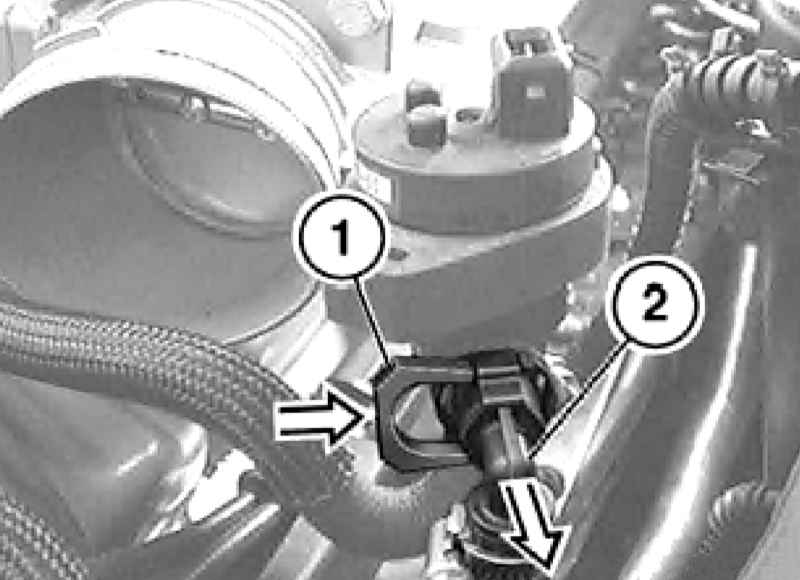

Раскройте быстросъемные хомуты крепления шлангов клапанов EVAP и отсоедините шланги.

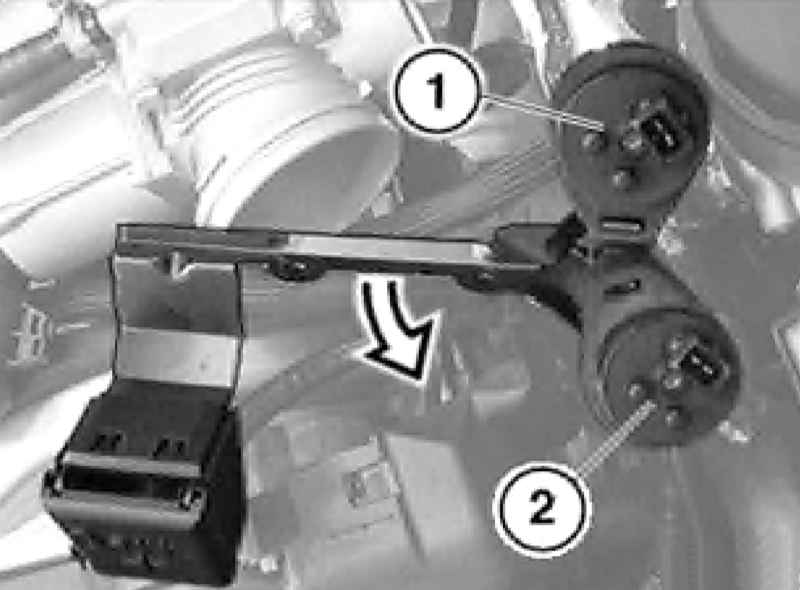

Выньте клапаны EVAP из держателя.

Установка производится в обратном порядке. Замените подводящие шланги к корпусам дроссельных заслонок вместе с хомутами.
