12.3.6. Крепление гидронасоса

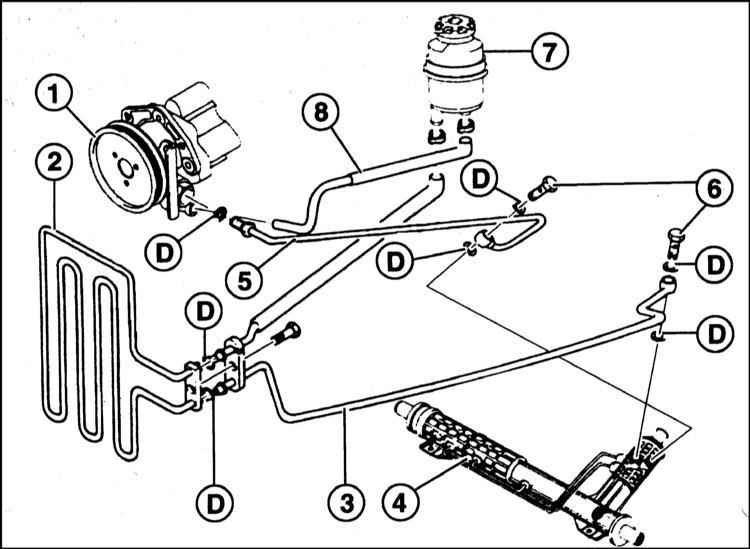

1 — гидронасос 2 — масляный радиатор 3 — трубопровод возврата 4 — рулевой механизм 5 — напорный трубопровод	6 — полый болт 7 — резервуар 8 — всасывающий шланг D — уплотнительное кольцо

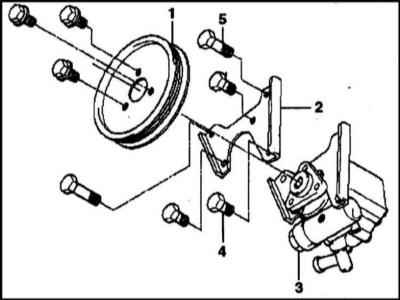

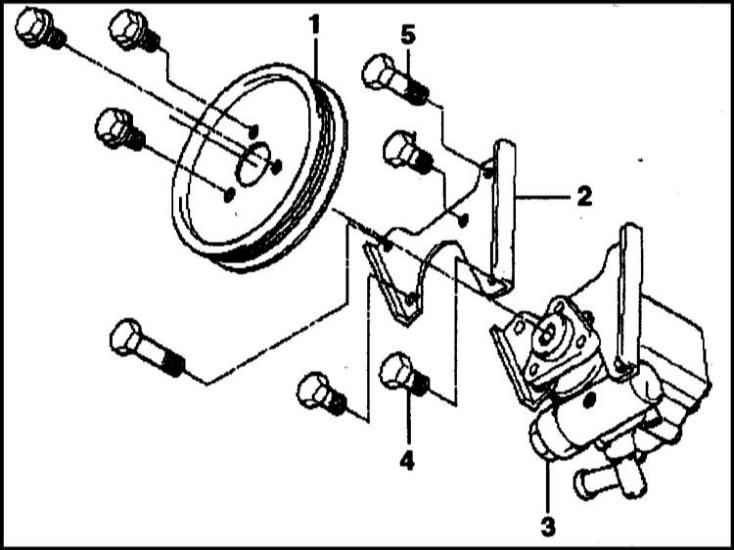

Крепление гидронасоса представлено на сопроводительной иллюстрации.

1 — шкив
2 — держатель
3 — гидронасос
4 — болт М8 х 95
5 — болт М8 х 65

При отсоединении опоры от блока цилиндров запомните положение и запишите число дистанционных шайб, чтобы поставить их на прежнее место. Момент затяжки 20 Нм.
