5.13.1. Особенности конструкции

Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

Расположение элементов системы охлаждения

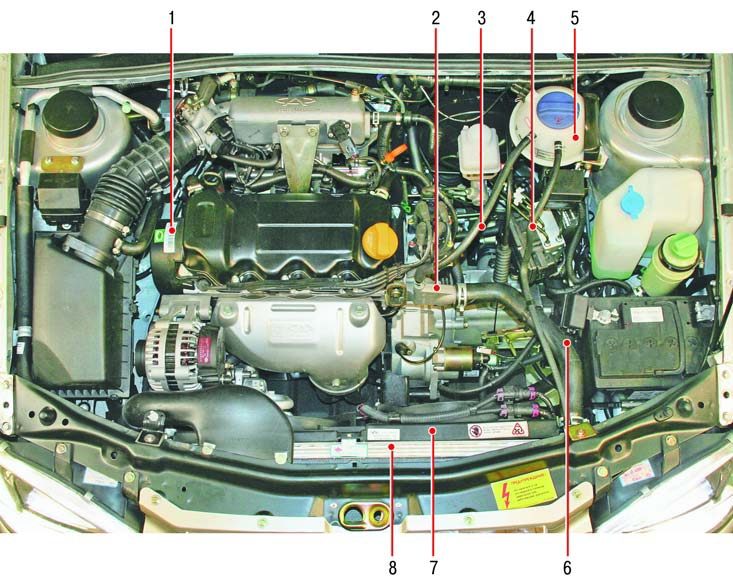

Рис. 5.10. Расположение элементов системы охлаждения: 1 – водяной насос (на фото не виден, расположен под крышкой привода газораспределительного механизма); 2 – термостат; 3 – пароотводящий шланг термостата; 4 – пароотводящий шланг радиатора; 5 – расширительный бачок; 6 – подводящий шланг радиатора; 7 – электровентиляторы радиатора; 8 – радиатор

Расположение элементов системы охлаждения показано на рис. 5.10.

Примечания
Порядок замены охлаждающей жидкости описан в разд. 4 «Техническое обслуживание».
В системе охлаждения двигателя применяются охлаждающие жидкости производства компаний ESSEX или Shell.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода распределительного вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. При температуре охлаждающей жидкости до 85–89 °С термостат полностью закрыт, жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 85–89 °С термостат начинает открываться, а при 99–102 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентиляторы системы охлаждения с пластмассовыми шестилопастными крыльчатками служат для дополнительного обдува радиатора, включаются и выключаются по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и режима работы кондиционера электровентиляторы могут вращаться с малой и большой скоростью. Изменение скоростного режима вентиляторов обеспечивается блоком управления двигателем посредством подключения дополнительных сопротивлений. Электровентиляторы вместе с кожухом закреплены на радиаторе системы охлаждения.
Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубок шланга, соединяющего радиатор с расширительным бачком.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «MAX» и «MIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с клапаном, поддерживающим избыточное давление в системе.

Примечание
Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

В систему охлаждения с помощью шлангов включен радиатор отопителя салона.
