10. Приводные валы

Спецификации

Смазка

Усилия затягивания резьбовых соединений, Нм

Общая информация

Вращение от дифференциала главной передачи трансмиссии к ведущим колесам передается посредством двух цельнометаллических приводных валов, имеющих различную длину.

Каждый из приводных валов с наружного конца оборудован оснащенной шлицами цапфой, вводимой в зацепление со шлицами ступичных сборок ведущих колес автомобиля. На самом конце наружной цапфы нарезана резьба под большую крепежную гайку, посредством которой вал крепится в ступице. Внутренние цапфы валов также оборудованы шлицами, вводимыми в зацепление со шлицами боковых шестерен дифференциала.

С обоих концов каждого вала расположены шарниры равных угловых скоростей (ШРУС), обеспечивающие равномерную передачу крутящего момента от главной передачи к ведущим колесам при любых изменениях положения компонентов подвески. Внутренние ШРУСы представляют собой триподные сборки, наружные имеют сепараторно-шариковую конструкцию.

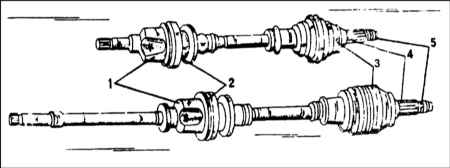

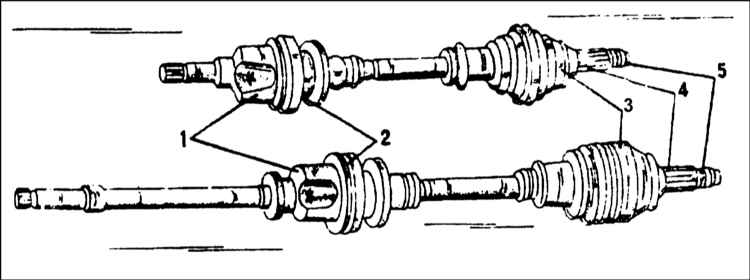

Приводные валы

1 — Внутренние ШРУСы 2 — Защитные чехлы 3 — Наружные ШРУСы	4 — Шлицы 5 — Резьба

Ввиду увеличенной длины правого приводного вала его внутренний ШРУС расположен приблизительно на половине длины вала (см. иллюстрацию Приводные валы), средняя часть которого крепится помещенным в кронштейн задней опоры силового агрегата промежуточным подшипником. Внутренний конец вала продет в подшипник, предотвращающий поперечное движение внутренней секции сборки, а затем в наружную часть внутреннего ШРУСа.
