7.3.12. Колесный тормозной цилиндр заднего тормозного механизма

Снятие

Снимите тормозной барабан.

Снимите колесный тормозной цилиндр в следующем порядке:

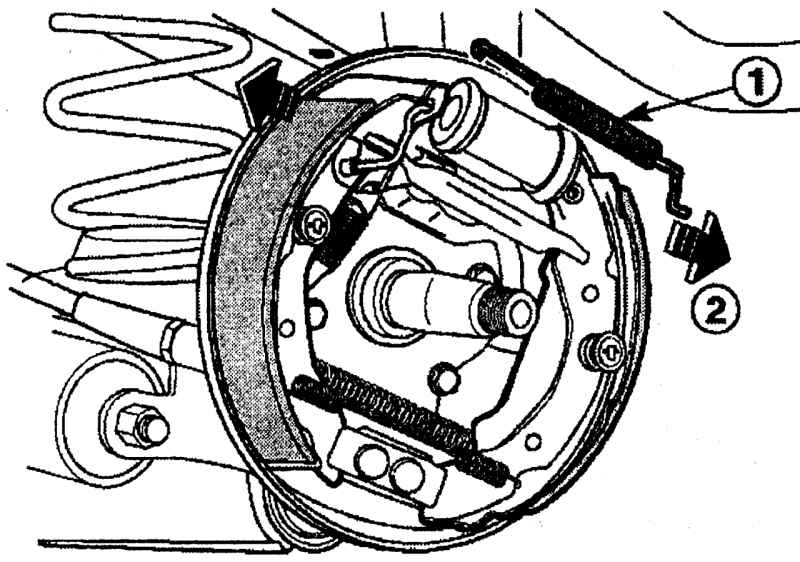

Рис. 7.31. Снятие верхней стяжной пружины (1) и направление отвода (2) передней и задней тормозных колодок

- снимите верхнюю стяжную пружину 1 (рис. 7.31) тормозных колодок;

- отведите в стороны переднюю и заднюю тормозные колодки;

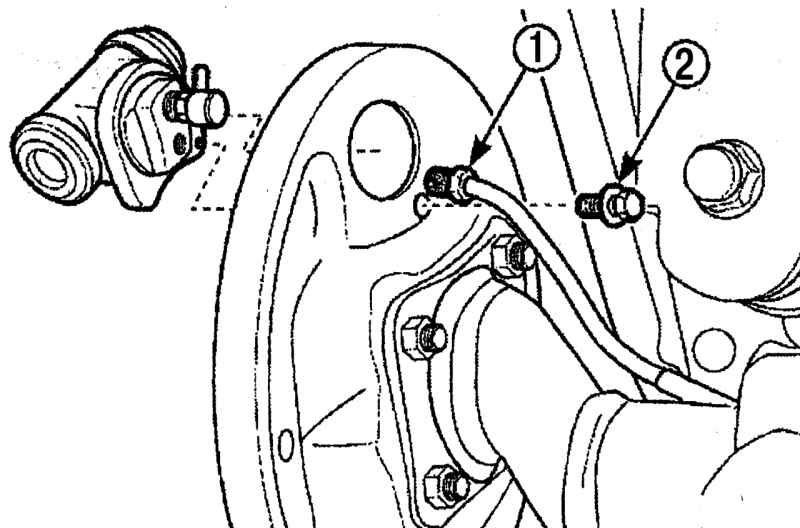

Расположение штуцера (1) крепления тормозной трубки и болта (2) крепления колесного тормозного цилиндра к защитному кожуху заднего тормоза

Рис. 7.32. Расположение штуцера (1) крепления тормозной трубки и болта (2) крепления колесного тормозного цилиндра к защитному кожуху заднего тормоза

- отверните штуцер 1 (рис. 7.32) крепления тормозной трубки;

- пробкой закройте тормозную трубку для предотвращения утечки жидкости или ее загрязнения;

- выверните болты 2 крепления колесного тормозного цилиндра к защитному кожуху заднего тормоза.

Установка

Установите колесный тормозной цилиндр на защитный кожух заднего тормоза и закрепите болтами, затянув их моментом 10 Н·м.

Подсоедините тормозную трубку и затяните штуцер моментом 16 Н·м.

Установите тормозные колодки.

Установите тормозной барабан.
