7.3.4. Главный тормозной цилиндр

Снимите воздушный фильтр в сборе.

Снимите регулятор давления.

Снимите главный тормозной цилиндр в следующем порядке:

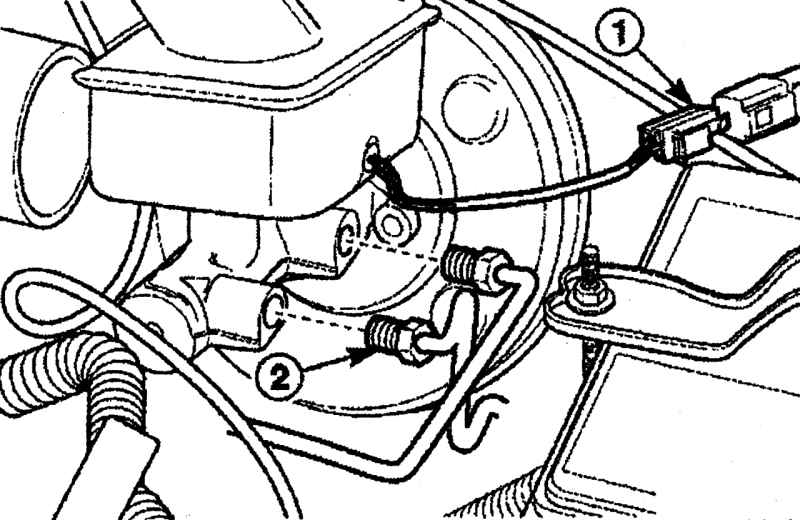

Рис. 7.14. Расположение электрического разъема (1) и штуцеров (2) крепления тормозных трубок к главному тормозному цилиндру

- отсоедините электрический разъем 1 (рис. 7.14);

- промаркируйте тормозные трубки, подходящие к главному тормозному цилиндру;

- положите чистую ветошь под главный тормозной цилиндр для сбора протекшей тормозной жидкости;

- выверните штуцеры 2 и отсоедините от главного тормозного цилиндра тормозные трубки;

- пробками закройте открывшиеся отверстия главного тормозного цилиндра для предотвращения утечки жидкости или ее загрязнения;

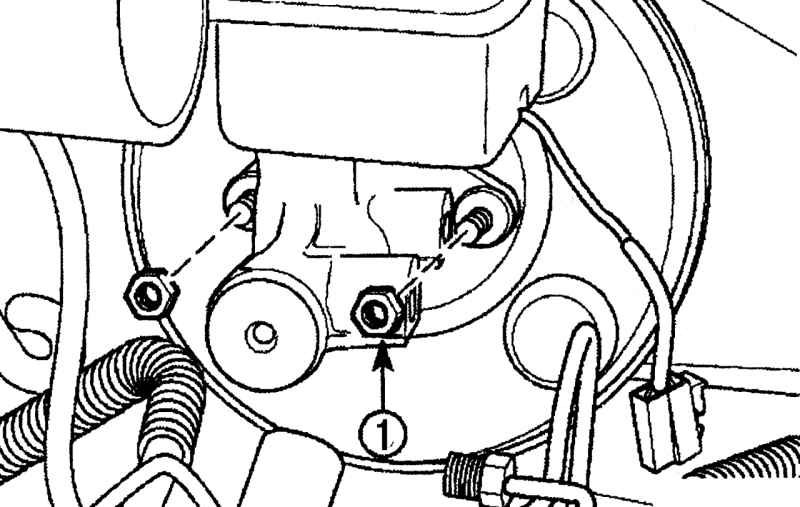

Рис. 7.15. Расположение гаек (1) крепления главного тормозного цилиндра

- отверните гайки 1 (рис. 7.15) крепления главного тормозного цилиндра и снимите его с автомобиля.

Предупреждение Тормозная жидкость растворяет краску и пластмассу. Поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.

Установите главный тормозной цилиндр и закрепите его гайками, затянув их моментом 16 Н·м.

Подсоедините к главному тормозному цилиндру и закрепите тормозные трубки, затянув штуцеры моментом 16 Н·м.

Подсоедините электрический разъем.

Установите регулятор давления.

Установите воздушный фильтр в сборе.

Прокачайте тормозную систему.
