19.1.4. Замена уплотнительных колец распределительного вала

Для снятия ременного шкива на распределительном вале используется специальный инструмент. Кроме того, перед монтажом необходимо прогреть ременный шкив воздухонагревателем. Замену уплотнительных колец выполняйте в следующем порядке:

- отсоедините провод от отрицательной клеммы аккумуляторной батареи с соблюдением всех мер предосторожности;

- снимите верхнюю крышку двигателя;

- снимите приводной ремень. Для этого ослабьте ременный натяжитель проворачиванием к распределительному валу. Снимите ремень, как только он станет свободным;

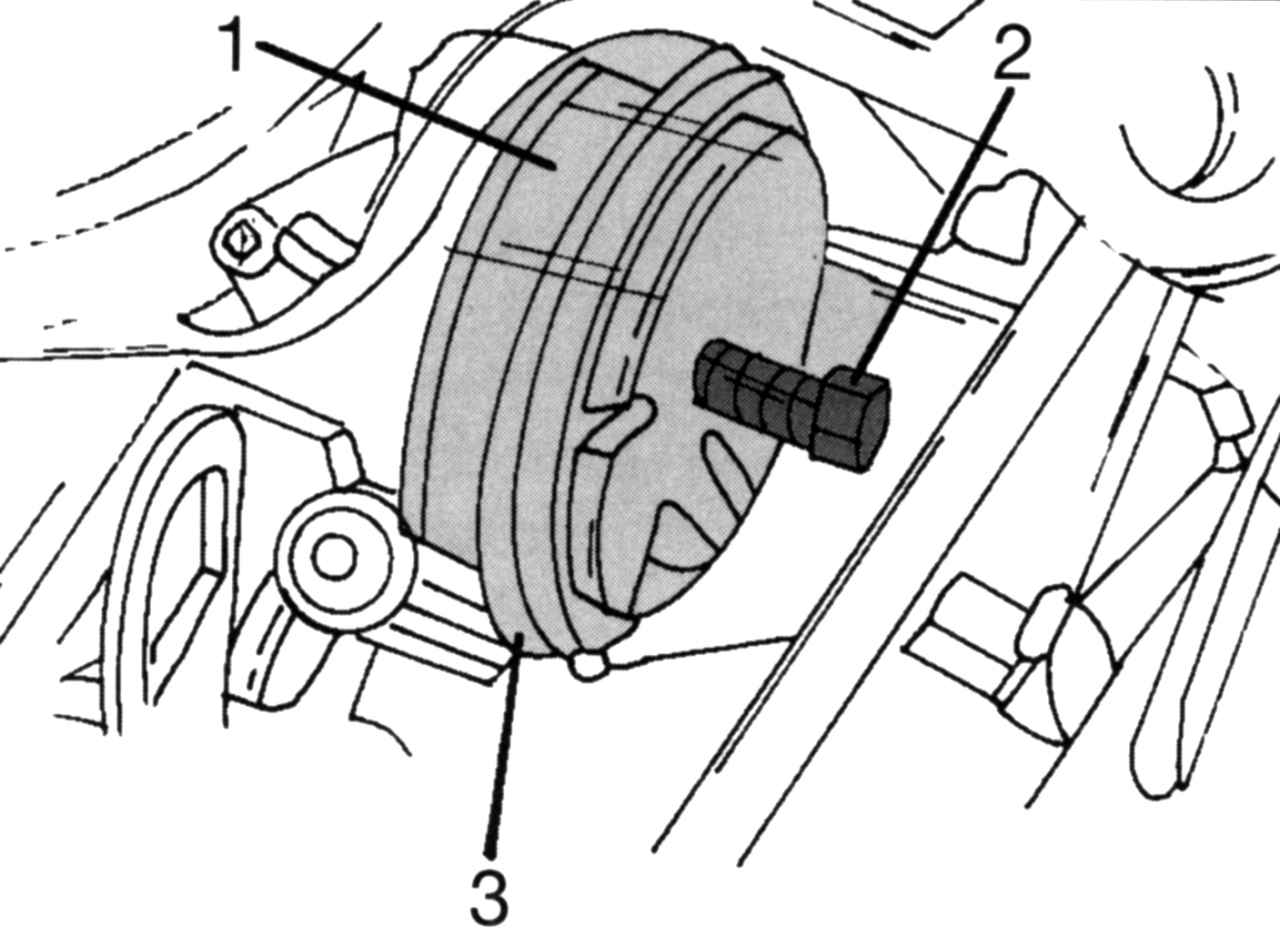

Рис. 315. Использование съемника для снятия ременного шкива на распределительном валу: 1 — специальный инструмент 303-338-02; 2 — стягивающий винт 303-338; 3 — ременный шкив

- снимите ременный шкив 3 (рис. 315) с распределительного вала. На этом рисунке показан специальный съемник. Он состоит из плиты, которая устанавливается сзади ременного шкива. Сам съемник привинчивается к этой плите. Путем затягивания средней гайки, которая давит на распределительный вал, ременный шкив опускается;

- снимите уплотнительное кольцо распределительного вала. Для этого вверните с наружной стороны два винта и выдавите его с помощью клещей и отвертки;

- смажьте новое уплотнительное кольцо на рабочих кромках и осторожно вдавите в отверстие. Эту операцию выполняйте очень внимательно;

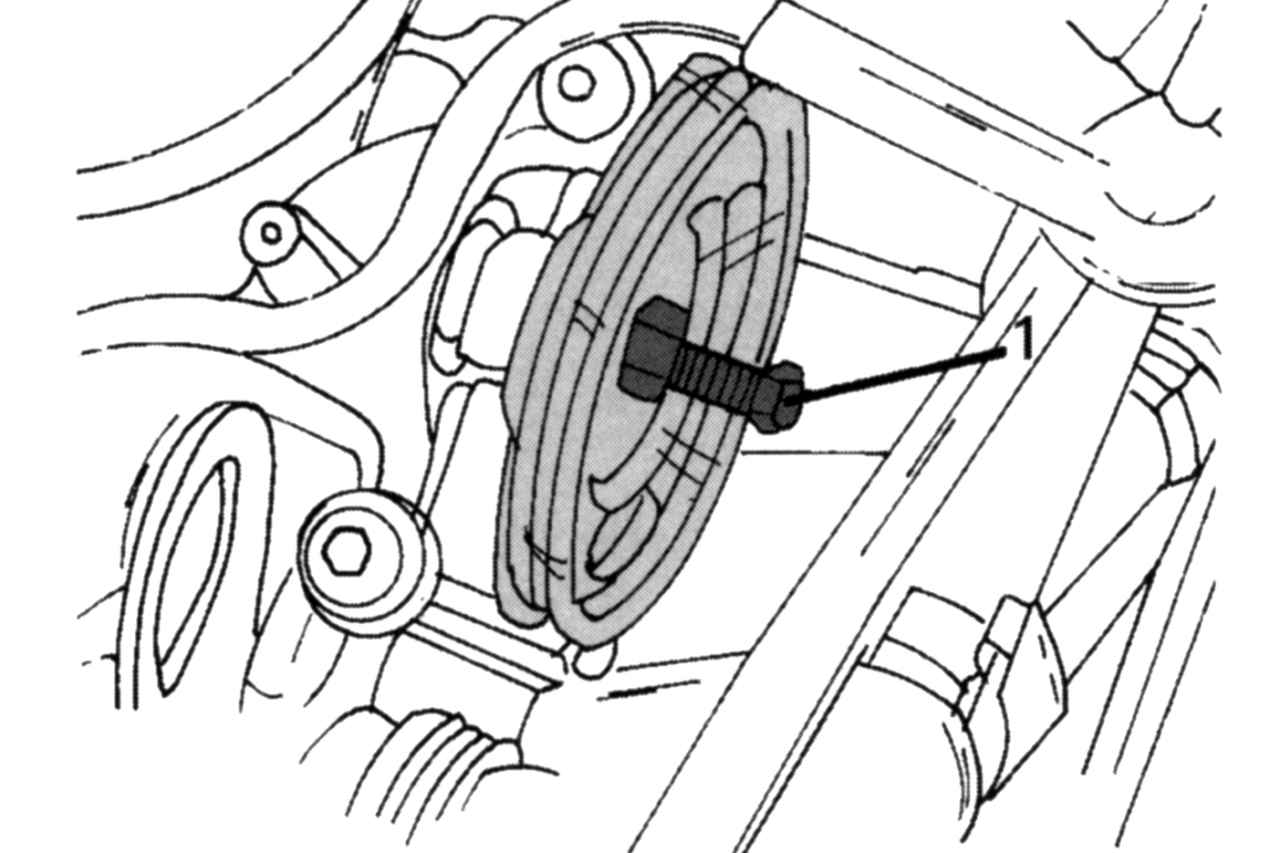

Рис. 316. Установка ременного шкива распределительного вала с помощью винта и гайки

- прогрейте ременный шкив распределительного вала с помощью воздухонагревателя и установите на распределительный вал. Вверните винт в конец распределительного вала и затягивайте гайку к ременному шкиву до тех пор, пока он надлежащим образом не сядет (рис. 316);

- уложите приводной ремень, прижмите натяжитель к распределительному валу и снова отпустите, когда ремень надлежащим образом натянется;

- все остальные работы выполняются в порядке, обратном снятию.
