5.1.5. Снятие и установка карданного вала рулевого управления

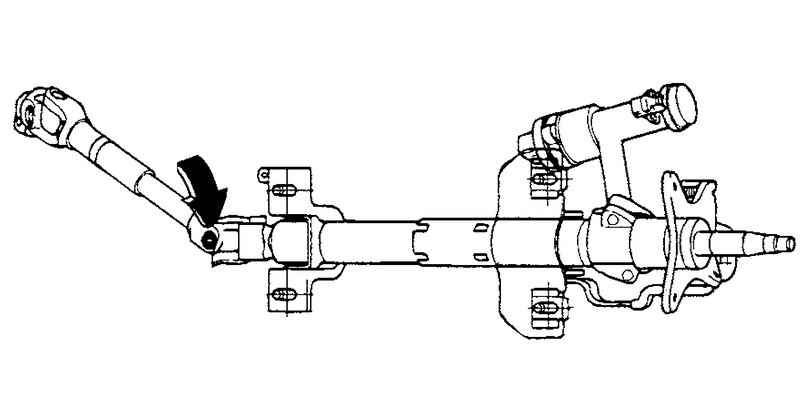

Рис. 5.25. Болты крепления соединения карданного вала рулевого управления с валом рулевого управления

Отверните болт крепления соединения карданного вала с валом рулевого управления (рис. 5.25).

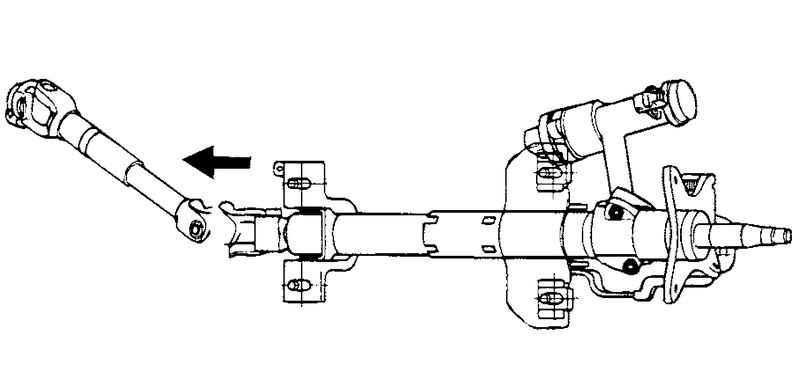

Рис. 5.26. Отсоединение карданного вала рулевого управления

Отсоедините карданный вал рулевого управления в сборе от рулевой колонки и вала рулевого управления в сборе (рис. 5.26).

Установка производится в порядке, обратном снятию.
