5.1.8. Снятие и установка шлангов гидросистемы усилителя рулевого управления

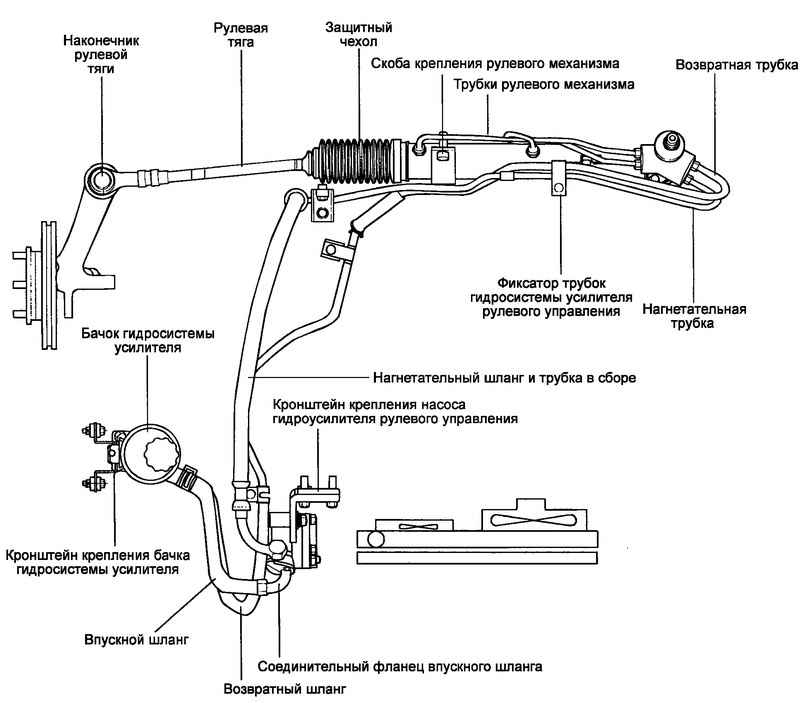

Шланги гидросистемы рулевого управления
Рис. 5.72. Шланги гидросистемы рулевого управления



Снятие

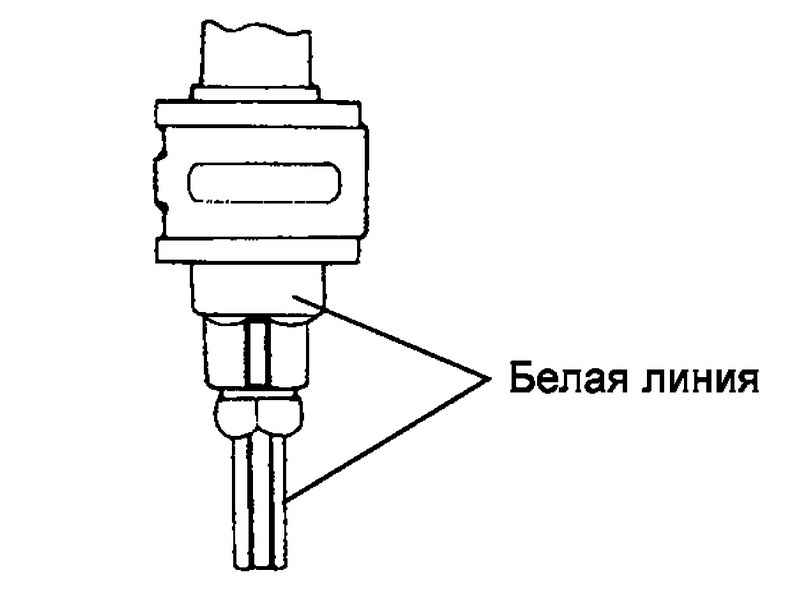

Установочные метки на штуцере
Рис. 5.73. Установочные метки на штуцере


Совместите установочные метки на штуцере, нагнетательной трубке и шланге в сборе, затем наденьте нагнетательный шланг (рис. 5.73).
Снимите впускной воздушный шланг двигателя в сборе.
Снимите фиксатор нагнетательного шланга гидросистемы усилителя.
Отсоедините нагнетательную трубку от штуцера рулевого механизма.
Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

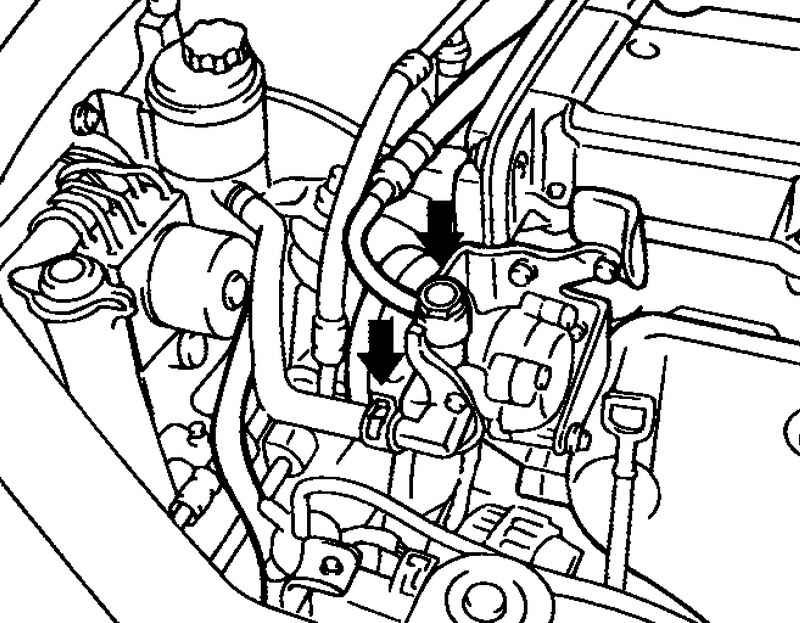

Перепускной болт нагнетательного шланга
Рис. 5.74. Перепускной болт нагнетательного шланга


Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга на насосе гидроусилителя рулевого управления (рис. 5.74).

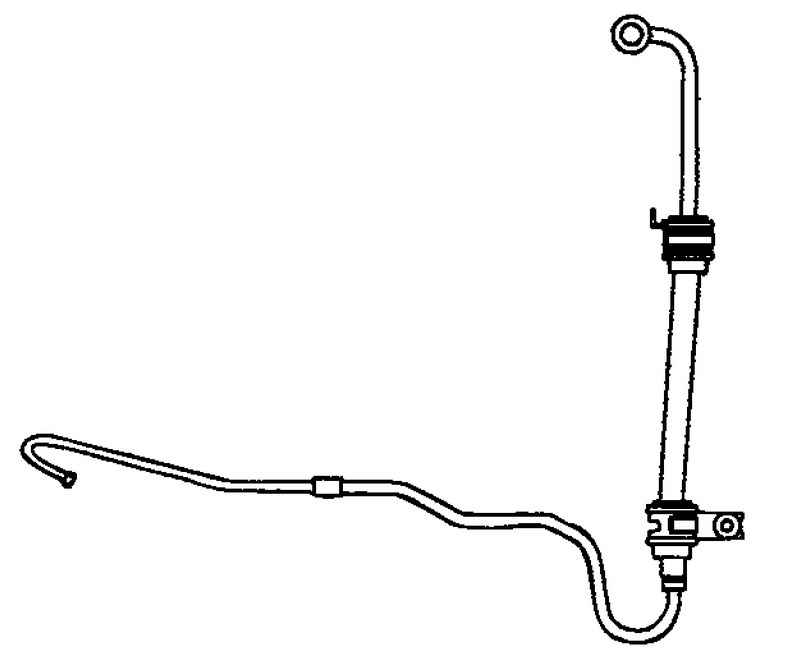

Нагнетательный шланг
Рис. 5.75. Нагнетательный шланг


Снимите нагнетательный шланг и трубку в сборе (рис. 5.75).

Установка
Установка деталей производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ
При установке нагнетательного шланга и трубки в сборе убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.

После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.
